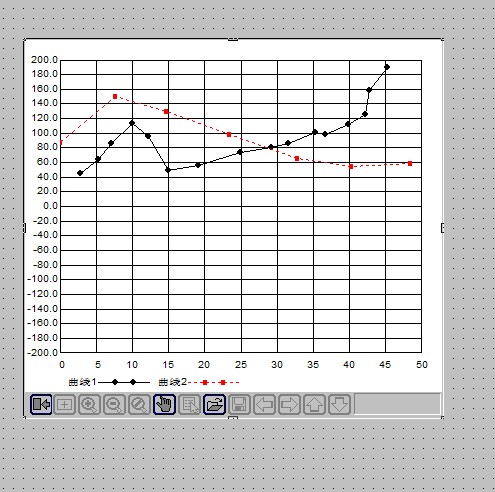

我連上了一個西門子200的PLC，做了個XY的曲線，想實現這樣的功能。M0.0啟動開始曲線記錄，M0.1停止曲線記錄，M0.2清除曲線記錄。X軸的變量是V0，Y軸的變量是V6。怎么把變量關聯到XY曲線上，怎樣實現上面的開始、停止、清除的動作。
請前輩們指教，謝謝。

單戀的魚

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 161 點
下載積分: 551 分
在線時間: 39(小時)
注冊時間: 2009-09-13
最后登錄: 2023-03-26
查看單戀的魚的主題 / 回貼

1樓發表于: 2011-12-29 17:26

只看該作者 | 小中大

超級xy的使用要添加曲線成功后才會顯現Y軸的數值和信息！

本帖最近評分記錄：

下載積分:+1(454215794)

單戀的魚

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 161 點
下載積分: 551 分
在線時間: 39(小時)
注冊時間: 2009-09-13
最后登錄: 2023-03-26
查看單戀的魚的主題 / 回貼

2樓發表于: 2011-12-29 18:00

只看該作者 | 小中大

附件是一按照你要求的模擬工程！

附件：

xy曲線使用.rar (26 K) 下載次數:747
網站提示: 請不要用迅雷下載附件，容易出錯

單戀的魚

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 161 點
下載積分: 551 分
在線時間: 39(小時)
注冊時間: 2009-09-13
最后登錄: 2023-03-26
查看單戀的魚的主題 / 回貼

3樓發表于: 2011-12-29 18:03

只看該作者 | 小中大

if(\\本站點\M00==1)
{
if(\\本站點\M01==0)
xy.AddNewPoint( \\本站點\V0, \\本站點\V6,0 );

}

if(\\本站點\M02==1)
{
\\本站點\M00=0;
\\本站點\M01=0;
\\本站點\M02=0;
xy.ClearAll();

}
