樓主發表于: 2018-07-06 10:30

只看樓主 | 小中大

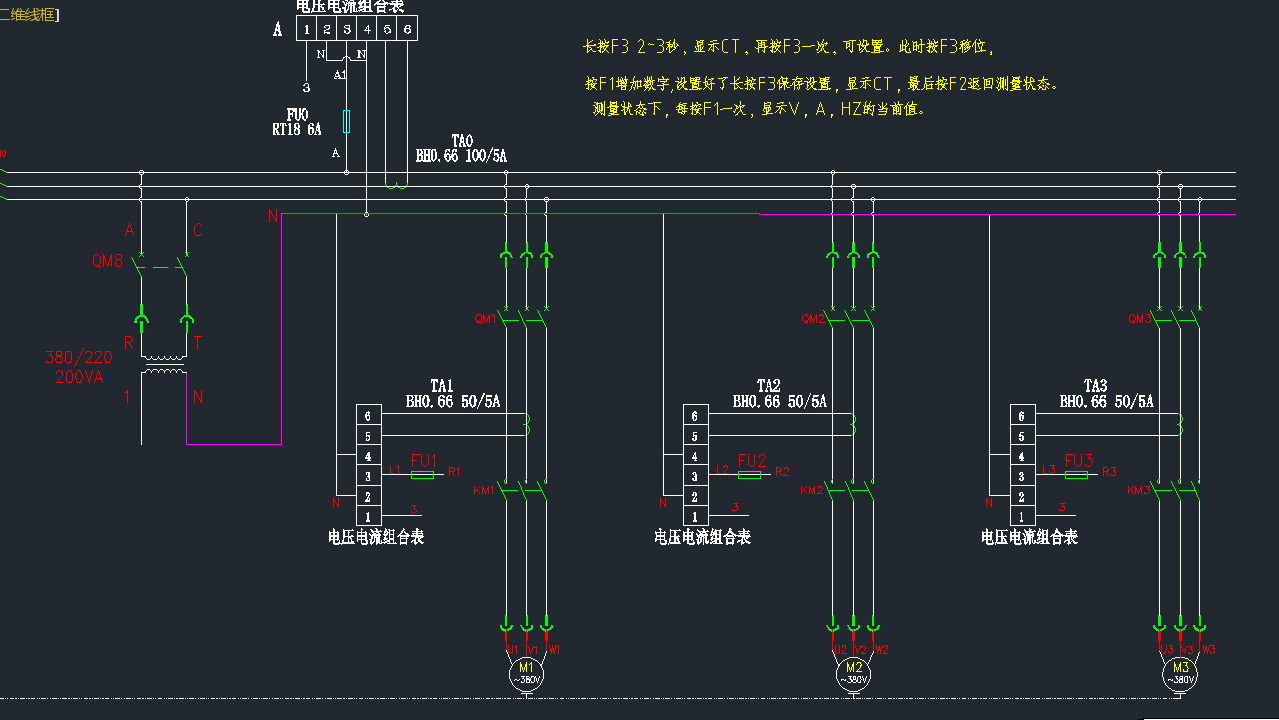

圖片：

電柜進線無零線，但是柜中要用220V，相線可以用進線中的一相，零線取變壓器變出來的0V嗎？

變壓器選200VA , 220V回路主要有3只3210 的交流接觸器和1只0910的交流接觸器

foxplc

水到渠成

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

1樓發表于: 2018-07-06 10:34

只看該作者 | 小中大

引用
引用樓主foxplc于2018-07-06 10:30發表的 220V可以單獨用變壓器變出來的0V嗎？ :
電柜進線無零線，但是柜中要用220V，相線可以用進線中的一相，零線取變壓器變出來的0V嗎？

變壓器選200VA , 220V回路主要有3只3210 的交流接觸器和1只0910的交流接觸器

只用變壓器變出來的零線

xshflove

工控人家園，工控人的免費學校。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 489 個
工控威望: 4285 點
下載積分: 693 分
在線時間: 531(小時)
注冊時間: 2008-03-14
最后登錄: 2025-04-16
查看xshflove的主題 / 回貼

2樓發表于: 2018-07-06 10:35

只看該作者 | 小中大

不行的。220v只能從變壓器后面取電。

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的主題 / 回貼

3樓發表于: 2018-07-06 11:08

只看該作者 | 小中大

回路，回路，還是回路！
任何能夠構成回路的都可以。
只能取控制變壓器的電源，如果擴展變壓器容量不夠，只能還功率大的。

汪傳福

苦逼的工控人！非標機械設計開發！！電話13689531809

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 626 個
工控威望: 2514 點
下載積分: 704 分
在線時間: 168(小時)
注冊時間: 2017-03-24
最后登錄: 2024-01-13
查看汪傳福的主題 / 回貼

4樓發表于: 2018-07-06 11:21

只看該作者 | 小中大

只有形成回路的才可以用呀

lvpretend

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的主題 / 回貼

5樓發表于: 2018-07-06 12:00

只看該作者 | 小中大

你的線路錯得太離譜了！來自電源系統的線路，只能由電源系統的變壓器提供0V。

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2854 個
工控威望: 4485 點
下載積分: 219591 分
在線時間: 3211(小時)
注冊時間: 2008-02-22
最后登錄: 2025-04-27
查看二手工控電器的主題 / 回貼

6樓發表于: 2018-07-06 13:01

只看該作者 | 小中大

不用接變壓器的0V，三相中取其中一相作相線，零線直接接地就行。此地為地球的地，你腳踩之地，水泥地不行。

歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

michael.guan

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 196 個
工控威望: 347 點
下載積分: 593 分
在線時間: 69(小時)
注冊時間: 2018-03-23
最后登錄: 2025-04-16
查看michael.guan的主題 / 回貼

7樓發表于: 2018-07-06 16:43

只看該作者 | 小中大

樓主的N線和A、B、C三相中的任意一項都構不成回路，上哪來的220V。建議你用6樓的方法，在電柜附近打地樁做零線，當然，前提是你電柜進行的三相380V是從Y型變壓器出來的，如果是△型變壓器的話，也沒用，只能用380V/220V的變壓器變成220V的用。

holinsun

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 101 點
下載積分: 4577 分
在線時間: 84(小時)
注冊時間: 2016-03-21
最后登錄: 2025-03-30
查看holinsun的主題 / 回貼

8樓發表于: 2018-07-06 17:47

只看該作者 | 小中大

引用
引用第6樓跑步向錢于2018-07-06 13:01發表的 :
不用接變壓器的0V，三相中取其中一相作相線，零線直接接地就行。此地為地球的地，你腳踩之地，水泥地不行。

只是沒牌的電工才會這様做。

cjm1234

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2277 個
工控威望: 17166 點
下載積分: 7332 分
在線時間: 3534(小時)
注冊時間: 2014-01-09
最后登錄: 2025-04-27
查看cjm1234的主題 / 回貼

9樓發表于: 2018-07-06 18:40

只看該作者 | 小中大

定做變壓器可以做到

spsp8315

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 99 個
工控威望: 289 點
下載積分: 518 分
在線時間: 212(小時)
注冊時間: 2007-04-10
最后登錄: 2025-04-12
查看spsp8315的主題 / 回貼

10樓發表于: 2018-07-07 10:21

只看該作者 | 小中大

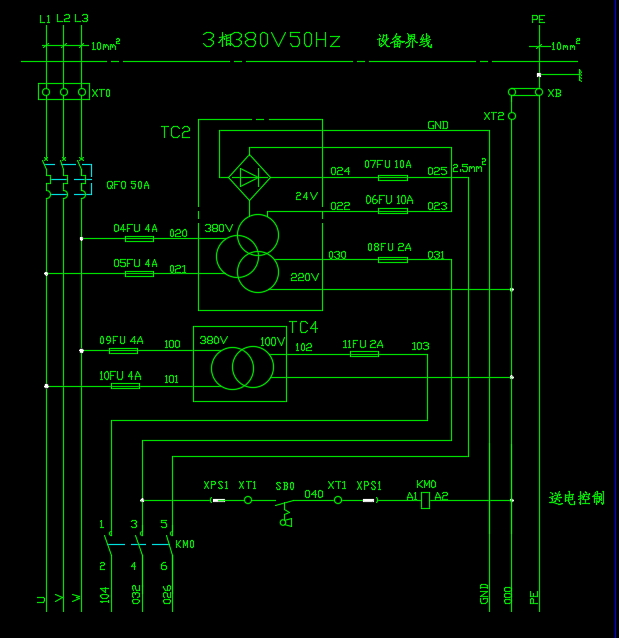

圖片：

用變壓器
