樓主發表于: 2023-09-09 15:39

只看樓主 | 小中大

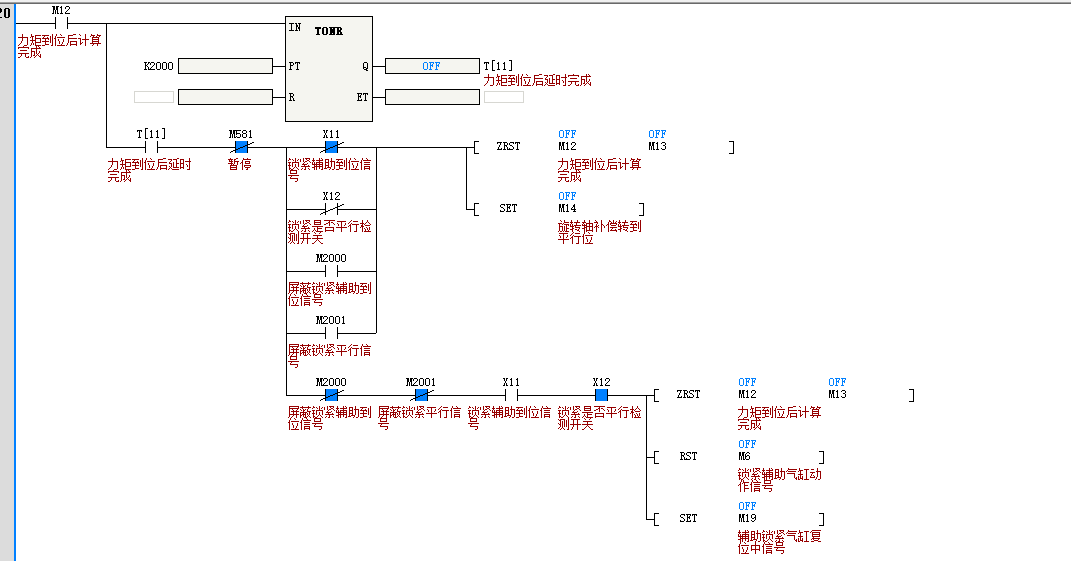

圖片：

這種現象算不算匯川PLC的BUG 問題是選擇分支 M19分支觸發后 M14也觸發 M12用INCP指令確定過只會觸發一次問題已解決

[ 此帖被wangnaizhi在2023-09-13 08:30重新編輯 ]

longry

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 84 個
工控威望: 125 點
下載積分: 1867 分
在線時間: 31(小時)
注冊時間: 2023-06-12
最后登錄: 2025-04-26
查看longry的主題 / 回貼

1樓發表于: 2023-09-09 16:20

只看該作者 | 小中大

沒看出來有問題啊，X11有信號SET M19, X11沒信號 ZRST M12 M13，SET M14。然后你程序其他地方把M14 和M19復位了吧？

wangnaizhi

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1290 個
工控威望: 1866 點
下載積分: 1893 分
在線時間: 960(小時)
注冊時間: 2015-08-31
最后登錄: 2025-04-27
查看wangnaizhi的主題 / 回貼

2樓發表于: 2023-09-09 16:35

只看該作者 | 小中大

引用
引用第1樓longry于2023-09-09 16:20發表的 :
沒看出來有問題啊，X11有信號SET M19, X11沒信號 ZRST M12 M13，SET M14。然后你程序其他地方把M14 和M19復位了吧？

這個是選擇分支 2個只會執行一個任意一個分支得到信號后條件就斷開了

longry

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 84 個
工控威望: 125 點
下載積分: 1867 分
在線時間: 31(小時)
注冊時間: 2023-06-12
最后登錄: 2025-04-26
查看longry的主題 / 回貼

3樓發表于: 2023-09-09 16:43

只看該作者 | 小中大

看錯了，M19那里也ZRST M12 M13了，其他地方有沒有SET M14的？

冠軍歐洲

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 214 個
工控威望: 307 點
下載積分: 2681 分
在線時間: 694(小時)
注冊時間: 2018-10-19
最后登錄: 2025-04-27
查看冠軍歐洲的主題 / 回貼

4樓發表于: 2023-09-09 16:47

只看該作者 | 小中大

自動程序還是用寄存器賦值法吧，看不出毛病

wangnaizhi

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1290 個
工控威望: 1866 點
下載積分: 1893 分
在線時間: 960(小時)
注冊時間: 2015-08-31
最后登錄: 2025-04-27
查看wangnaizhi的主題 / 回貼

5樓發表于: 2023-09-09 16:47

只看該作者 | 小中大

引用
引用第3樓longry于2023-09-09 16:43發表的 :
看錯了，M19那里也ZRST M12 M13了，其他地方有沒有SET M14的？

就這一個地方SET M14

18857713026

賺點辛苦錢不容易啊誒~~~~ 努力賺錢

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 424 個
工控威望: 522 點
下載積分: 1258 分
在線時間: 200(小時)
注冊時間: 2020-11-27
最后登錄: 2025-04-26
查看18857713026的主題 / 回貼

6樓發表于: 2023-09-09 17:08

只看該作者 | 小中大

沒看出問題。。
M12 不早就rst了
M14 肯定不是這里觸發的

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3452 個
工控威望: 20991 點
下載積分: 32458 分
在線時間: 1795(小時)
注冊時間: 2010-01-03
最后登錄: 2025-04-27
查看tkggtdkjpl的主題 / 回貼

7樓發表于: 2023-09-09 18:30

只看該作者 | 小中大

X11用閉點，你不覺很有問題么，
連最基本的互鎖都不懂么？

自動化單機，生產線，項目編程調試！

工控小c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 413 個
工控威望: 2224 點
下載積分: 5167 分
在線時間: 412(小時)
注冊時間: 2022-10-14
最后登錄: 2025-04-27
查看工控小c的主題 / 回貼

8樓發表于: 2023-09-09 20:41

只看該作者 | 小中大

是有點奇怪，按理說M19接通后M12復位了，T11也應該跟著斷開了，M12和T11都斷了別的地方要是沒有M14怎么也置位不了啊

工控小c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 413 個
工控威望: 2224 點
下載積分: 5167 分
在線時間: 412(小時)
注冊時間: 2022-10-14
最后登錄: 2025-04-27
查看工控小c的主題 / 回貼

9樓發表于: 2023-09-09 20:44

只看該作者 | 小中大

看時序感覺這個定時器有問題，這是接通延時定時器吧，怎么輸入能流都斷了Q還輸出那么長時間呢

皮五

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 729 個
工控威望: 2760 點
下載積分: 1121 分
在線時間: 398(小時)
注冊時間: 2007-07-14
最后登錄: 2025-04-27
查看皮五的主題 / 回貼

10樓發表于: 2023-09-10 08:55

只看該作者 | 小中大

不應該先SET，然后再RST嗎？

zlcp123

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 4321 點
下載積分: 13682 分
在線時間: 559(小時)
注冊時間: 2018-09-11
最后登錄: 2025-03-27
查看zlcp123的主題 / 回貼

11樓發表于: 2023-09-10 12:12

只看該作者 | 小中大

根據程序和跟蹤對比得出：PLC程序與本機程序不一致
