樓主發表于: 2024-02-27 18:34

只看樓主 | 小中大

圖片：

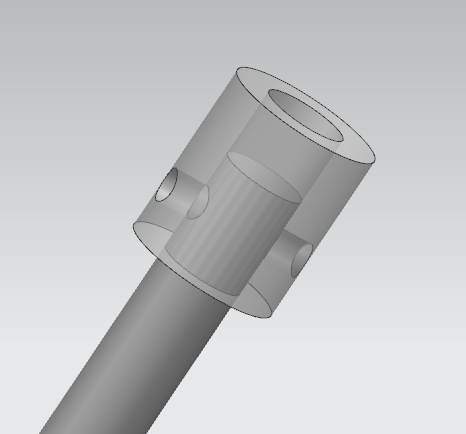

如圖，有一個軸，軸上有個銷孔；有一個軸套，上面也有個銷孔。要求對其這兩個孔，然后插一根1mm的銷。結構問用激光傳感器能不能對齊兩個孔，通光量最大的時候即為對齊了，這樣可行嗎？

232497244

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 275 個
工控威望: 1061 點
下載積分: 1823 分
在線時間: 742(小時)
注冊時間: 2007-03-18
最后登錄: 2025-04-29
查看232497244的主題 / 回貼

1樓發表于: 2024-02-27 19:40

只看該作者 | 小中大

上視覺吧

小地主22

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 563 個
工控威望: 613 點
下載積分: 1797 分
在線時間: 461(小時)
注冊時間: 2020-04-30
最后登錄: 2025-04-30
查看小地主22的主題 / 回貼

2樓發表于: 2024-02-27 21:13

只看該作者 | 小中大

不行，激光傳感器容易受外部干擾，我之前做過類似的項目，誤判率讓人崩潰。還是視覺或者機構方面想辦法好些

樓主留言：

大神，那最后你們用了什么辦法呢？視覺還是？

沖出槍林彈雨

沖出槍林彈雨

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 144 個
工控威望: 625 點
下載積分: 356 分
在線時間: 88(小時)
注冊時間: 2020-09-05
最后登錄: 2025-04-28
查看沖出槍林彈雨的主題 / 回貼

3樓發表于: 2024-02-27 23:52

只看該作者 | 小中大

用傳感器確實容易誤判，上視覺可能成本會高一些，相機和打光空間也有要求；可以建議結構那邊利用穿銷的另一側，看有沒有空間，用個小氣缸推一個帶導向的小銷釘，偏的多就轉銷釘或者銷釘套，帶導向的小銷釘導向到位時，就是插入銷的時候

技術交流vx： Electric973

chenjj49

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 344 個
工控威望: 645 點
下載積分: 798 分
在線時間: 134(小時)
注冊時間: 2023-02-05
最后登錄: 2024-12-20
查看chenjj49的主題 / 回貼

4樓發表于: 2024-02-28 10:07

只看該作者 | 小中大

引用
引用第3樓沖出槍林彈雨于2024-02-27 23:52發表的 :
用傳感器確實容易誤判，上視覺可能成本會高一些，相機和打光空間也有要求；可以建議結構那邊利用穿銷的另一側，看有沒有空間，用個小氣缸推一個帶導向的小銷釘，偏的多就轉銷釘或者銷釘套，帶導向的小銷釘導向到位時，就是插入銷的時候

我也是這么想，但是零件太小了，確實不好操作

沖出槍林彈雨

沖出槍林彈雨

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 144 個
工控威望: 625 點
下載積分: 356 分
在線時間: 88(小時)
注冊時間: 2020-09-05
最后登錄: 2025-04-28
查看沖出槍林彈雨的主題 / 回貼

5樓發表于: 2024-02-28 12:35

只看該作者 | 小中大

引用
引用第4樓chenjj49于2024-02-28 10:07發表的 :

我也是這么想，但是零件太小了，確實不好操作

1mm在可控范圍，夾具上調整下就可以，看看空間，這樣做主要相對穩定且便宜

技術交流vx： Electric973

工控肥仔

工控肥仔

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 690 個
工控威望: 5690 點
下載積分: 6427 分
在線時間: 811(小時)
注冊時間: 2018-11-17
最后登錄: 2025-04-29
查看工控肥仔的主題 / 回貼

6樓發表于: 2024-02-29 11:29

只看該作者 | 小中大

去年我們做過一個有點類似，先用光纖找準孔的邊緣位置，在兩個零件合攏，此時孔位置相差不大了，再用氣缸推入一顆銷釘（銷釘是定制的，前面有做導向處理），此時加工就算完成

東方花豬

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 859 個
工控威望: 8067 點
下載積分: 1250 分
在線時間: 762(小時)
注冊時間: 2009-12-17
最后登錄: 2025-04-29
查看東方花豬的主題 / 回貼

7樓發表于: 2024-02-29 11:46

只看該作者 | 小中大

基恩士LS71試試

樓主留言：

用不起基恩士啊，成本太高了

拆二代

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 12928 個
工控威望: 15640 點
下載積分: 44357 分
在線時間: 1000(小時)
注冊時間: 2019-06-05
最后登錄: 2025-04-30
查看雪山飛狐的主題 / 回貼

8樓發表于: 2024-02-29 14:03

只看該作者 | 小中大

是沒有好的辦法啊。

chenjj49

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 344 個
工控威望: 645 點
下載積分: 798 分
在線時間: 134(小時)
注冊時間: 2023-02-05
最后登錄: 2024-12-20
查看chenjj49的主題 / 回貼

9樓發表于: 2024-02-29 16:26

只看該作者 | 小中大

引用
引用第6樓工控肥仔于2024-02-29 11:29發表的 :
去年我們做過一個有點類似，先用光纖找準孔的邊緣位置，在兩個零件合攏，此時孔位置相差不大了，再用氣缸推入一顆銷釘（銷釘是定制的，前面有做導向處理），此時加工就算完成

誤判率高嗎？光纖很容易被影響啊

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

10樓發表于: 2024-02-29 17:12

只看該作者 | 小中大

還有一個方法，
分別用強光LED從下向上照射,然后慢轉動軸(套)，當光源對正孔位置后，把軸推入套中,

樓主留言：

這和用光纖激光一個道理嘛

[img]Http://www.mdgt.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

li19930121

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 892 個
工控威望: 2255 點
下載積分: 2025 分
在線時間: 417(小時)
注冊時間: 2019-02-12
最后登錄: 2025-04-29
查看li19930121的主題 / 回貼

11樓發表于: 2024-03-01 13:12

只看該作者 | 小中大

軸和套用夾具夾緊旋轉，氣缸頂著銷子位置到了就插進去~~~
