樓主發表于: 2011-08-11 00:31

只看樓主 | 小中大

請各位指教，FX2N -20MT 如何控制步進機電正反轉。
發脈沖嗎？
如何實現正轉？
請各位幫忙，
感謝。

james_yu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 163 點
下載積分: 1088 分
在線時間: 27(小時)
注冊時間: 2011-08-22
最后登錄: 2018-04-28
查看james_yu的主題 / 回貼

1樓發表于: 2011-08-23 09:25

只看該作者 | 小中大

圖片：

控制電機正反轉，真是大容易了！
只需三個按鈕（或開關），自動復位的。二只接觸器，一只熱繼電器。如果為點動方式，軟件中就不需要啟動互鎖，如要正轉就一直按下正轉按鈕，一松手就停。

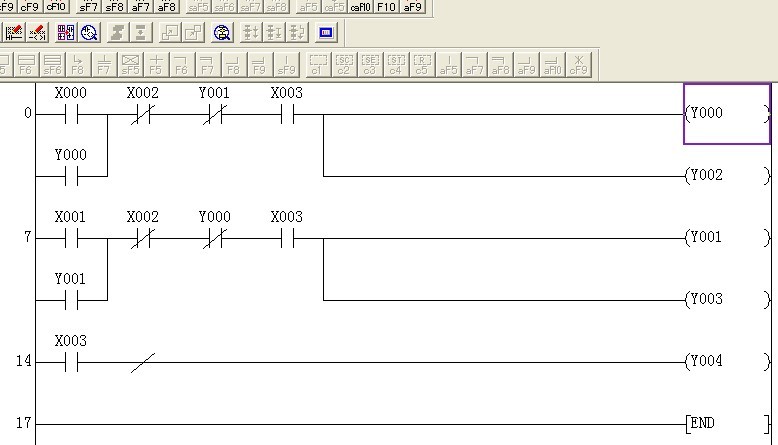

下面是程序，希望對你有幫助。

502393009

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 117 點
下載積分: 970 分
在線時間: 27(小時)
注冊時間: 2010-08-02
最后登錄: 2025-02-10
查看502393009的主題 / 回貼

2樓發表于: 2011-08-30 09:09

只看該作者 | 小中大

樓人的同志太讓人無語了，不是這樣的吧，應該是發脈沖才能啊。

wxyqzjl

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 459 個
工控威望: 468 點
下載積分: 7021 分
在線時間: 178(小時)
注冊時間: 2006-10-08
最后登錄: 2025-02-17
查看wxyqzjl的主題 / 回貼

3樓發表于: 2011-09-08 12:35

只看該作者 | 小中大

一樓的同志無語啊

aoouang

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 273 個
工控威望: 402 點
下載積分: 2709 分
在線時間: 105(小時)
注冊時間: 2011-06-21
最后登錄: 2015-11-18
查看aoouang的主題 / 回貼

4樓發表于: 2011-09-23 11:55

只看該作者 | 小中大

步進電機當然要用脈沖來控制了，你可以用Y0作為脈沖輸出信號，正反向可以通過PLC方向控制信號來換向。或者直接用正反向脈沖來控制方向，正向脈沖控制正轉，反向脈沖控制反向。

綠色的微笑

憶江南

工業自動化專業設計

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 198 個
工控威望: 296 點
下載積分: 531 分
在線時間: 77(小時)
注冊時間: 2011-06-02
最后登錄: 2025-02-28
查看憶江南的主題 / 回貼

5樓發表于: 2011-09-24 10:35

只看該作者 | 小中大

呵呵，老是有些滿瓶不通……的些人！

自動化專業設計 ——設計不一樣的人生

591419111

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看591419111的主題 / 回貼

6樓發表于: 2011-10-15 18:19

只看該作者 | 小中大

這個還好不難 y0就是脈沖輸出默認下就是正轉 y1就是控制反正的噢

dream2012

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 277 點
下載積分: 1080 分
在線時間: 160(小時)
注冊時間: 2011-10-17
最后登錄: 2020-06-26
查看dream2012的主題 / 回貼

7樓發表于: 2011-10-18 13:28

只看該作者 | 小中大

笑而不語

sport1988

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 356 個
工控威望: 1837 點
下載積分: 4651 分
在線時間: 134(小時)
注冊時間: 2011-11-05
最后登錄: 2023-09-05
查看sport1988的主題 / 回貼

8樓發表于: 2011-11-05 16:34

只看該作者 | 小中大

大致如4樓所說！樓主建議你看下步進伺服驅動器資料和三菱的PLSY 指令

minlee

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 497 點
下載積分: 161491 分
在線時間: 514(小時)
注冊時間: 2011-03-08
最后登錄: 2025-04-24
查看minlee的主題 / 回貼

9樓發表于: 2011-11-21 19:45

只看該作者 | 小中大

用drv指令

阪神

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 324 個
工控威望: 437 點
下載積分: 1791 分
在線時間: 165(小時)
注冊時間: 2010-04-01
最后登錄: 2023-03-27
查看阪神的主題 / 回貼

10樓發表于: 2011-11-22 10:15

只看該作者 | 小中大

什么水平啊看看資料吧

zhouzikan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 107 個
工控威望: 235 點
下載積分: 5065 分
在線時間: 138(小時)
注冊時間: 2012-03-01
最后登錄: 2024-09-15
查看zhouzikan的主題 / 回貼

11樓發表于: 2012-03-16 22:35

只看該作者 | 小中大

太無語了，FX2N的Y0和Y1都可以脈沖輸出，要想正反轉，用別的任何點去控制驅動器就可以了
