羅克韋爾(AB)跟西門子PLC設備之間通訊采用IGT-DSER智能網關，支持不同品牌的PLC之間多對多通訊，還可以調整字節順序，PLC內不用編程的；
最多64個任務，最大8000字節，在這個范圍內PLC數量無限制，10臺以上肯定沒問題的，附件中有相關案例配置文件和軟件資料：
AB-西門子通訊案例.rar (4480 K) 下载次数:194

學習學習

學習學習

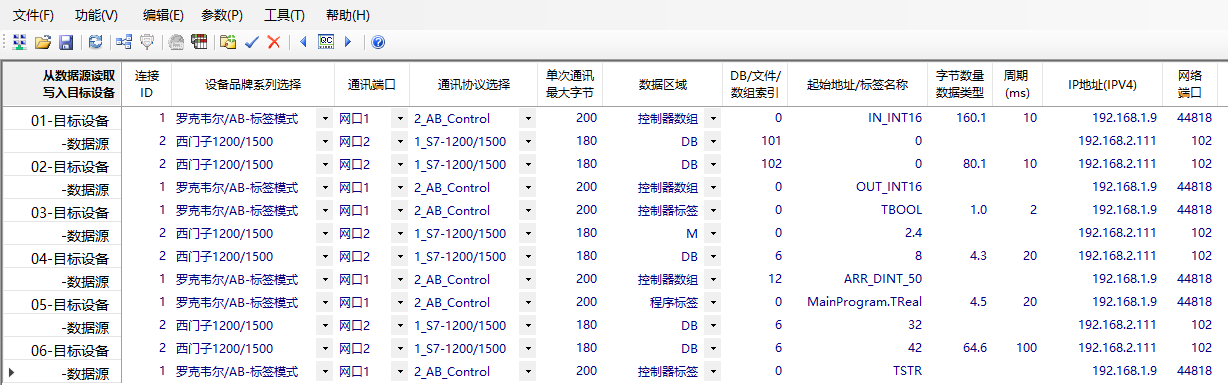

相關參數在一個頁面內配置，方便直觀；在調試過程中有詳細的狀態反饋信息：


任務01：讀取西門子DB101.DBW0開始的80個的INT類型的數據，寫入到羅克韋爾AB的IN_INT16控制器數組(從0開始)，共160字節；
任務02：讀取羅克韋爾AB的OUT_INT16控制器數組(從0開始)的40個INT類型的數據，寫入到西門子DB102.DBW0開始的80字節；
任務03：讀取西門子M2.4的1個BOOL類型的數據，寫入到羅克韋爾AB的TBOOL控制器標簽；
任務04：讀取羅克韋爾AB的ARR_DINT_50[12]的1個DINT類型的數據，寫入到西門子DB6.DBD8，共4字節；
任務05：讀取西門子DB6.DBD32的1個的REAL類型的數據，寫入到羅克韋爾AB的MainProgram.TReal程序標簽，共4字節；
任務06：讀取羅克韋爾AB的TSTR控制器標簽的1個STRING類型的數據，寫入到西門子DB6.DBB42的STRING[64]類型的地址，共64字節。
