工控人家園 西門子工控論壇 scale指令實用問題

foxplc

水到渠成

級別: 家園常客

精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

樓主發表于: 2008-06-23 15:57

只看樓主 | 小中大

在scale模擬量處理中BIPOLAR是極性設置,我要處理4~20mA信號,那么應該將BIPOLAR設為0

L#000000錯在那里了呢?我想常數0表示錯了吧?

foxplc

水到渠成

級別: 家園常客

精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

1樓發表于: 2008-06-23 15:58

只看該作者 | 小中大

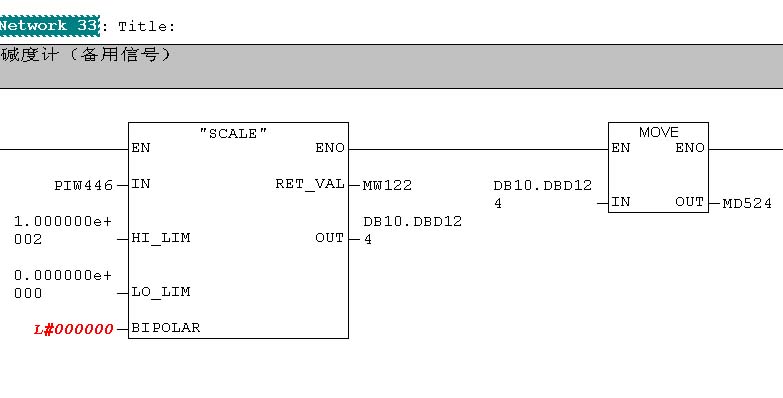

圖片：

圖片發錯了是這個

bhqt

級別: 論壇版主

精華主題: 6 篇
發帖數量: 254 個
工控威望: 5338 點
下載積分: 8391 分
在線時間: 57(小時)
注冊時間: 2007-04-11
最后登錄: 2023-11-24
查看bhqt的主題 / 回貼

2樓發表于: 2008-06-23 16:24

只看該作者 | 小中大

概念錯誤。點左邊FC105按下F1你會找到它的相關信息。
0有2種含義，作為數字來講，表示值=0
作為開關量講，表示OFF
這里這個極性管腳定義值要賦給開關量的。你用數字量L#0去表示肯定錯誤的。應該用開關量去寫。用M點I點Q點DB.DBX點都可以的。

從明天起,做個幸福的人,騎馬劈柴周游世界;
從明天起,關心糧食和蔬菜,有一所房子,面朝大海,春暖花開

foxplc

水到渠成

級別: 家園常客

精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的主題 / 回貼

3樓發表于: 2008-06-27 11:49

只看該作者 | 小中大

我的概念是不清楚啊,數字量難道不是開關量嗎?上面圖片中,我要處理的模擬量是無極性的4~20mA

信號,如果用M去寫,是不是任意用個M104都可以,此M104始終都不會接通,在程序中別處也不用它了

就達到了,設置無極性的目的了.
