工控人家園 西門子工控論壇 博圖V15仿真S7-1200時的問題

qq389926465

菜鳥。。。。

級別: 正式會員

精華主題: 0
發帖數量: 44 個
工控威望: 74 點
下載積分: 783 分
在線時間: 5(小時)
注冊時間: 2019-07-05
最后登錄: 2019-07-22
查看qq389926465的主題 / 回貼

樓主發表于: 2019-07-20 17:06

只看樓主 | 小中大

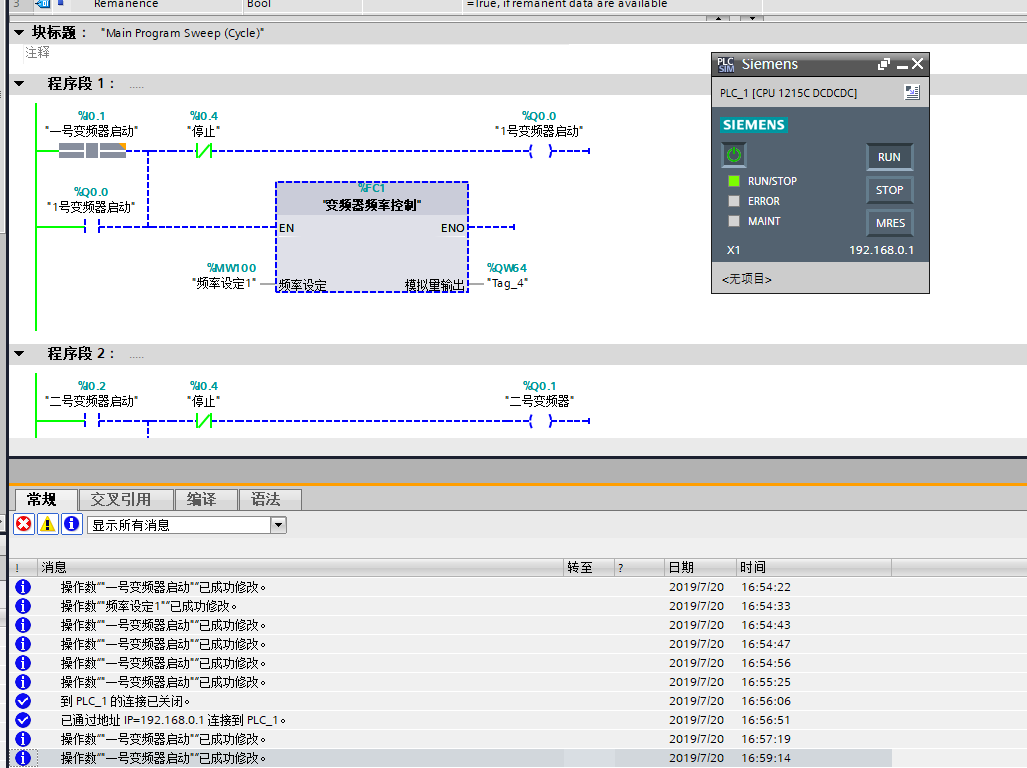

圖片：

博圖V15 用軟件自帶仿真仿真1200時仿真不完全求各位大佬說說問題出在哪里修改操作數仿真界面不仿真 CPU是1215C 版本號4.0 仿真1500時功能時正常的
修改I0.1操作數不應該Q0.0接通嗎？

qq389926465

菜鳥。。。。

級別: 正式會員

精華主題: 0
發帖數量: 44 個
工控威望: 74 點
下載積分: 783 分
在線時間: 5(小時)
注冊時間: 2019-07-05
最后登錄: 2019-07-22
查看qq389926465的主題 / 回貼

1樓發表于: 2019-07-20 17:08

只看該作者 | 小中大

如果CPU選擇4.0版本以下直接連仿真都啟動不了。。。

陳宇凡1990

級別: 略有小成

精華主題: 0
發帖數量: 65 個
工控威望: 212 點
下載積分: 4100 分
在線時間: 55(小時)
注冊時間: 2018-06-04
最后登錄: 2025-03-18
查看陳宇凡1990的主題 / 回貼

2樓發表于: 2019-07-22 15:29

只看該作者 | 小中大

你在使用仿真軟件進行仿真的時候，I區可以接通嗎?好像 Ctrl+Shirt+2 在仿真時對I區沒用吧？除非你外部直接將I0.1導通。

尹夢超

級別: 略有小成

精華主題: 0
發帖數量: 98 個
工控威望: 258 點
下載積分: 6956 分
在線時間: 79(小時)
注冊時間: 2012-05-24
最后登錄: 2025-04-21
查看尹夢超的主題 / 回貼

3樓發表于: 2019-07-23 14:03

只看該作者 | 小中大

二樓說的正解，不光是博圖的S7仿真軟件，像三菱的仿真軟件也無法支持輸入點的強制，歐姆龍的好像可以。如果樓主要看效果，可以將I0.1改成M點。
