工控人家園 西門子工控論壇 1200如何做動作的循環

gfrtcfr

級別: 略有小成

精華主題: 0
發帖數量: 230 個
工控威望: 448 點
下載積分: 29142 分
在線時間: 630(小時)
注冊時間: 2009-07-14
最后登錄: 2025-04-30
查看gfrtcfr的主題 / 回貼

樓主發表于: 2020-04-10 18:36

只看樓主 | 小中大

有6個電磁閥，要從第1個閥到第6個閥依次接通，第1個閥接通后，然后斷開，第2個閥接通，然后再斷開，依次循環，再回到第1個閥接通，然后斷開，有沒有簡單方法

mmxx111

級別: 略有小成

精華主題: 0
發帖數量: 382 個
工控威望: 491 點
下載積分: 1217 分
在線時間: 453(小時)
注冊時間: 2012-10-11
最后登錄: 2025-04-29
查看mmxx111的主題 / 回貼

1樓發表于: 2020-04-10 19:56

只看該作者 | 小中大

移位指令，步進指令。

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 8893 分
在線時間: 9646(小時)
注冊時間: 2006-09-13
最后登錄: 2025-04-30
查看cvlsam的主題 / 回貼

2樓發表于: 2020-04-10 19:58

只看該作者 | 小中大

引用
引用樓主gfrtcfr于2020-04-10 18:36發表的 1200如何做動作的循環 :
有6個電磁閥，要從第1個閥到第6個閥依次接通，第1個閥接通后，然后斷開，第2個閥接通，然后再斷開，依次循環，再回到第1個閥接通，然后斷開，有沒有簡單方法

我不清楚有沒有更簡單的方法，因為我的PC上只安裝了博圖13的版本。

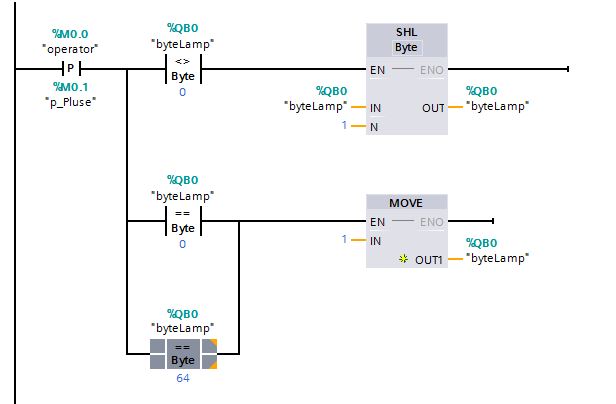

博圖13版本的程序：

Good Luck~

ajunn

級別: 家園常客

精華主題: 0
發帖數量: 526 個
工控威望: 691 點
下載積分: 1681 分
在線時間: 1043(小時)
注冊時間: 2008-11-05
最后登錄: 2025-04-27
查看ajunn的主題 / 回貼

3樓發表于: 2020-04-10 21:09

只看該作者 | 小中大

脈沖閥控制？兩個定時器，一個接通的時間，一個斷開時間，有時還要一個等待循環的定時器。接通或斷開時間到寄存器均移位一次。寄存器以位尋址，每隔一位連接輸出位Q，6個閥通斷需要12個位（0--11），第11位通的時間到后，返回第0位接通
