樓主發表于: 2021-03-10 14:26

只看樓主 | 小中大

圖片：

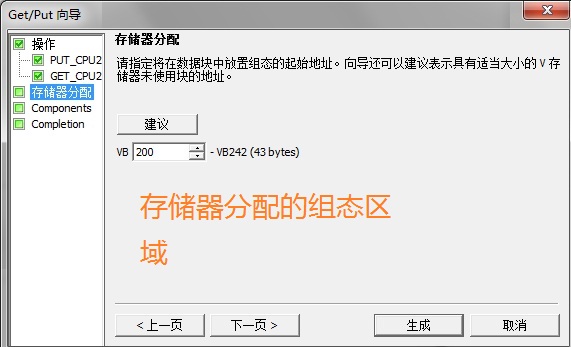

在兩個smart200PLC的數據傳輸組態中，定義通訊交換區域和存儲器分配的區域，是不是以存儲分配區的地址為起始地址，存儲的數據為通訊交換區的數據，通訊交換區的定義只是定義了數據區的范圍，可以這樣理解嗎？

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1460 個
工控威望: 4683 點
下載積分: 15037 分
在線時間: 431(小時)
注冊時間: 2015-05-19
最后登錄: 2025-03-23
查看焦劉吉的主題 / 回貼

1樓發表于: 2021-03-14 18:58

只看該作者 | 小中大

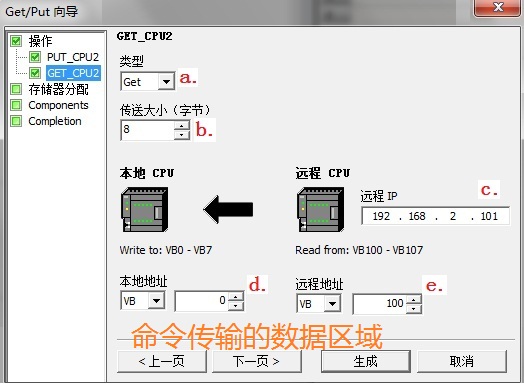

存儲區分配是指令需要處理時CPU分配給指令的存儲空間，內容起始就是映射的規則，交換的數據區域起始與開始，以及大小是圖1 中的d e指定的

Rules are always made by the strong, and history is always written by the winners.

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的主題 / 回貼

2樓發表于: 2021-03-17 16:27

只看該作者 | 小中大

是的。
圖1 就是定義s7通訊的數據區域及通訊數據的長度，一次通訊最大支持200個字節。

xxjyty

河南宏建電氣

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 94 個
工控威望: 249 點
下載積分: 764 分
在線時間: 158(小時)
注冊時間: 2009-04-15
最后登錄: 2025-04-03
查看xxjyty的主題 / 回貼

3樓發表于: 2021-09-24 12:21

只看該作者 | 小中大

以上意思是
將遠程PLC的VB100的8個字節讀取到本地PLC的VB0的8個字節。

新鄉宏建自動化。專業從事自動化設計配套。在環保，機械，包裝，鑄造等各行業有一定的開發經驗。工作之余從事PLC,觸摸屏解密工作。
QQ：812577230
