樓主發表于: 2019-11-12 20:50

本人新學觸摸屏編程新手一個，遇到問題請教大師傅們。屏TK6070IP,PLC士林AXon-40MT.簡單的星三角啟動程序.自制的編程線，現在的問題是：1屏可以檢測到PLC，三個接觸器的狀態指示燈顯示正常，2，點觸摸屏，（啟動，停止，）按鈕，按鈕樣子會有變化，但是無響聲，PLC沒反應。3，也就是觸摸屏控制不了PLC，。請師傅幫我分析一下這是怎么回事，哪里沒做好。先謝謝各位啦。

hmilydyk

自動化設計改造是我的職業也是我的愛好

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 464 個
工控威望: 597 點
下載積分: 1153 分
在線時間: 167(小時)
注冊時間: 2012-08-21
最后登錄: 2024-06-17
查看hmilydyk的主題 / 回貼

1樓發表于: 2019-11-13 09:18

只看該作者 | 小中大

軟元件設置對了嗎？最好把你的程序發上來，看到你的觸摸屏程序才知道你控制的對不對，把PLC程序也貼上來

wangjiaaaa

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 147 點
下載積分: 13706 分
在線時間: 49(小時)
注冊時間: 2011-07-30
最后登錄: 2025-03-15
查看wangjiaaaa的主題 / 回貼

2樓發表于: 2019-11-13 20:45

只看該作者 | 小中大

圖片：

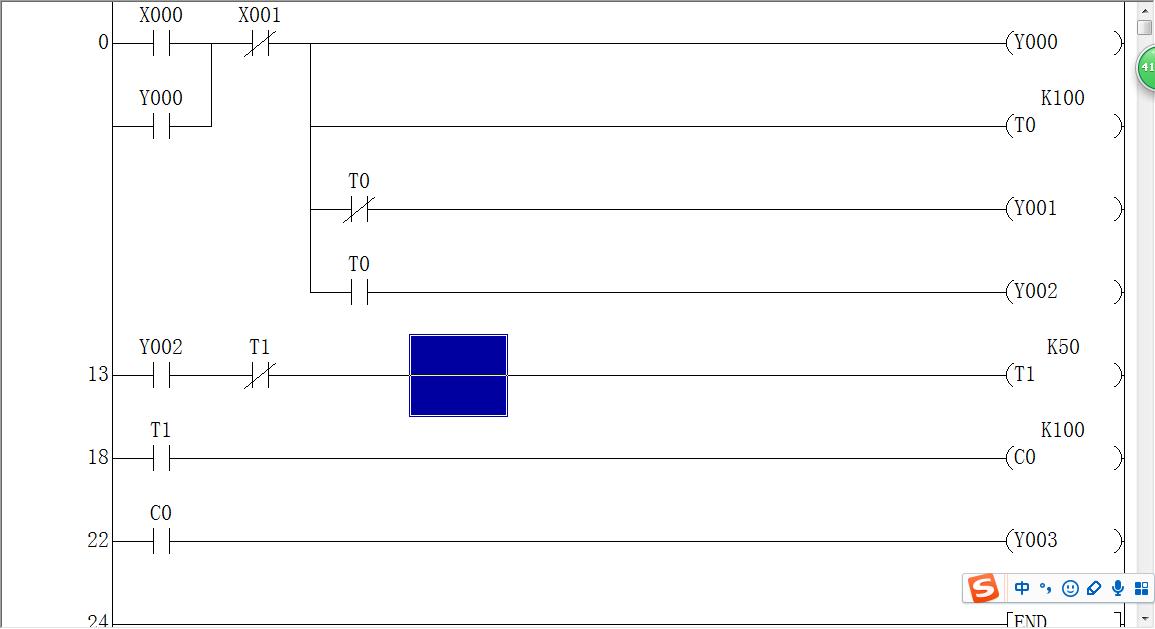

PLC程序和觸摸屏程序，師傅幫看看有沒有問題。

附件：

實驗程序.rar (11 K) 下載次數:70
網站提示: 請不要用迅雷下載附件，容易出錯

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22595 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-04-26
查看twingo49的主題 / 回貼

3樓發表于: 2019-11-14 08:33

只看該作者 | 小中大

啟動，停止請改用 M 不要直接用 X

我的名字叫紅

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 2101 點
下載積分: 3121 分
在線時間: 86(小時)
注冊時間: 2017-01-03
最后登錄: 2025-03-30
查看我的名字叫紅的主題 / 回貼

4樓發表于: 2019-11-14 09:20

只看該作者 | 小中大

程序里面沒有看見M

fjqz00

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1307 個
工控威望: 1464 點
下載積分: 8010 分
在線時間: 368(小時)
注冊時間: 2007-04-16
最后登錄: 2025-04-22
查看fjqz00的主題 / 回貼

5樓發表于: 2019-11-14 09:42

只看該作者 | 小中大

把X和Y都經過M過渡一下，然后在HMI里始終操作M就行了。
PLC的X是不能強制的，除非你用了編程軟件的強制X點功能，否則你無法對X點進行軟件強制ON/OFF。

柚柚の老趙

志存高遠

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 83 個
工控威望: 287 點
下載積分: 990 分
在線時間: 282(小時)
注冊時間: 2013-08-17
最后登錄: 2025-04-27
查看柚柚の老趙的主題 / 回貼

6樓發表于: 2019-11-14 13:22

只看該作者 | 小中大

樓上正解

本司長期從事非標自動化設備電氣控制、工業自動化開發工作：

1.各類PLC程序設計，人機界面HMI編程，變頻器、伺服電機、步進電機驅動等綜合應用；
2.可承接各種PLC、觸摸屏程序，可CAD出圖接線圖。
聯系方式：QQ 275518719 微信：HEXI510

wangjiaaaa

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 147 點
下載積分: 13706 分
在線時間: 49(小時)
注冊時間: 2011-07-30
最后登錄: 2025-03-15
查看wangjiaaaa的主題 / 回貼

7樓發表于: 2019-11-14 20:46

只看該作者 | 小中大

多謝樓上幾位師傅的指導，轉換成M后，已經可以控制PLC了，只是觸屏按鈕時沒有聲音，編程時設置了聲音的，屏上也不見光標箭頭，也不知怎么回事，麻煩知道的師傅指點一下。

pxchj

可能是個菜鳥，僅此而已！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 232 點
下載積分: 757 分
在線時間: 22(小時)
注冊時間: 2007-11-23
最后登錄: 2024-02-14
查看pxchj的主題 / 回貼

8樓發表于: 2019-11-15 14:23

只看該作者 | 小中大

新手問題太多，好多問題嘛都是基本知識，給他解決了一個馬上會冒出另一個...
