工控人家園 觸摸屏技術論壇 求Proface屏與西門子300PLC的MPI接口通信線纜圖

pxchj

可能是個菜鳥，僅此而已！

級別: 略有小成

精華主題: 0
發帖數量: 58 個
工控威望: 232 點
下載積分: 757 分
在線時間: 22(小時)
注冊時間: 2007-11-23
最后登錄: 2024-02-14
查看pxchj的主題 / 回貼

樓主發表于: 2022-10-29 21:23

只看樓主 | 小中大

圖片：

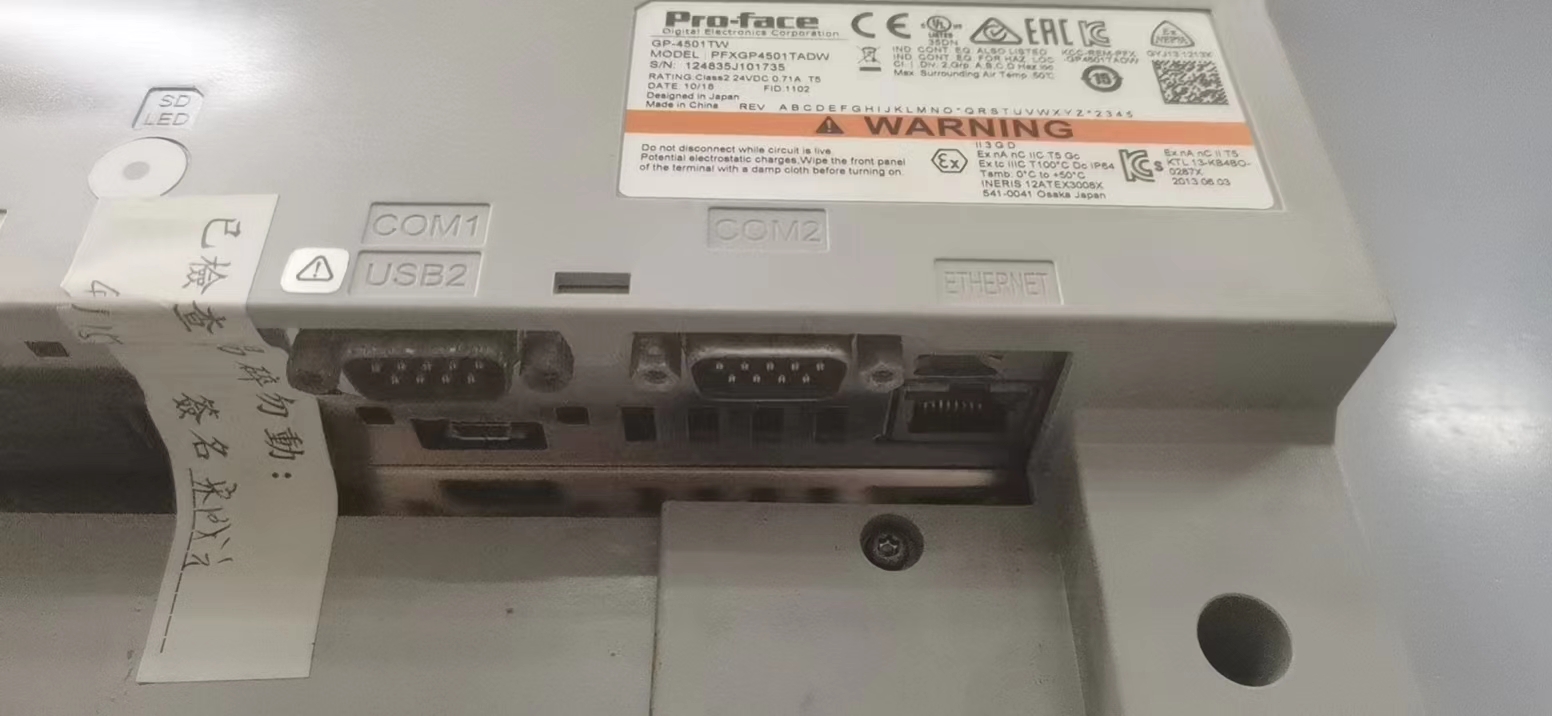

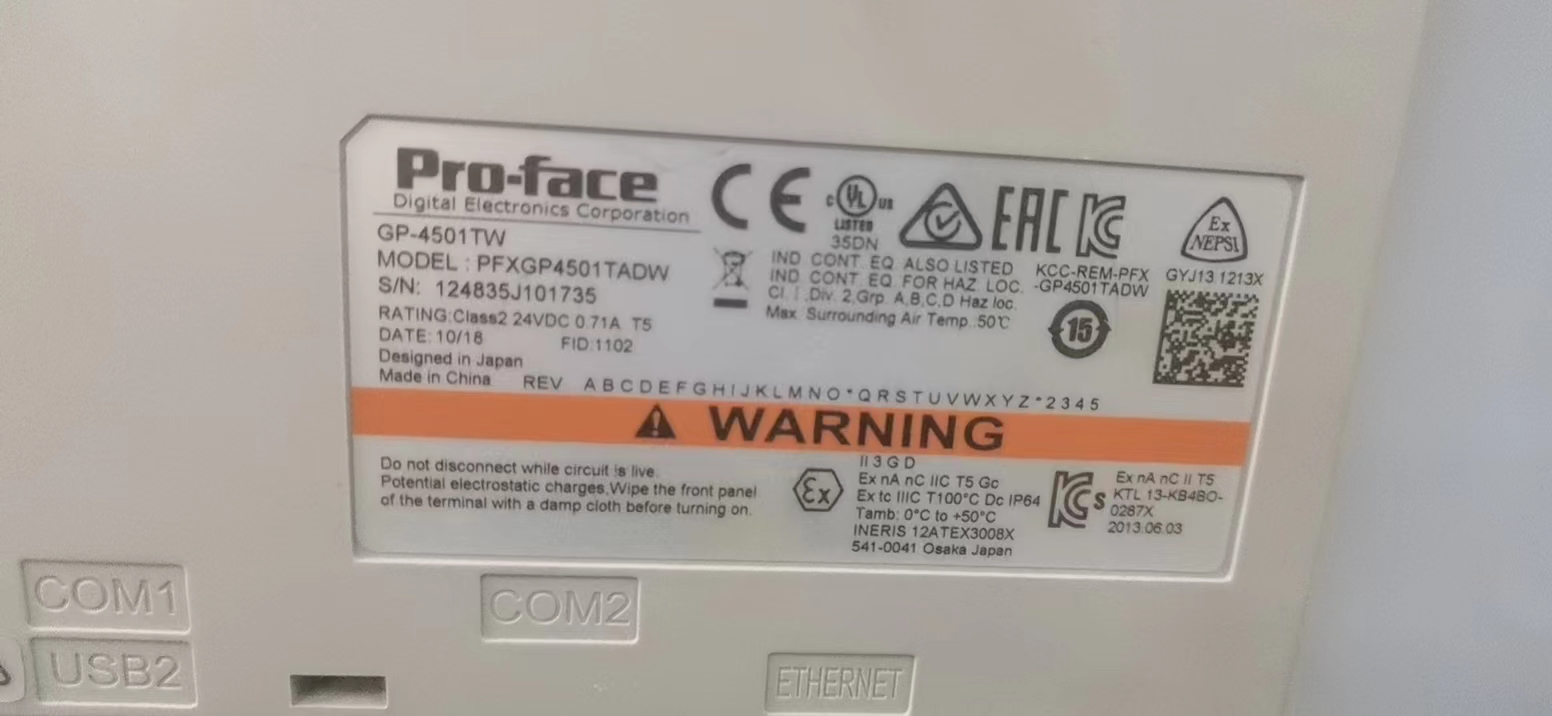

Proface的屏型號是GP-4501TW，想跟西門子314PLC的MPI口通信，僅知道300PLC的串口是連引腳3和8；但觸摸屏屏端的9針需如何連接？查了屏的幫助手冊也沒有給出連接圖，請了解的指點下，謝謝！

18061909566

級別: 探索解密

精華主題: 0
發帖數量: 71 個
工控威望: 122 點
下載積分: 421 分
在線時間: 19(小時)
注冊時間: 2021-04-04
最后登錄: 2025-04-27
查看18061909566的主題 / 回貼

1樓發表于: 2022-11-29 16:22

只看該作者 | 小中大

看一下這個手冊

附件：

S7-200_MPI20120408.pdf (359 K) 下載次數:46
網站提示: 請不要用迅雷下載附件，容易出錯
