工控人家園 三菱工控論壇 FX1N接松下A5伺服問題!

brokenhope

級別: 略有小成

精華主題: 0
發帖數量: 188 個
工控威望: 411 點
下載積分: 796 分
在線時間: 562(小時)
注冊時間: 2008-12-25
最后登錄: 2025-04-27
查看brokenhope的主題 / 回貼

樓主發表于: 2014-08-24 08:59

只看樓主 | 小中大

請教一下各位:

FX1N接松下A5伺服要不要加電阻,或者不加電阻是不是OPC引腳要接24V

我的接法是:Y0直接接3腳(PULS1) ,Y4直接接5腳(SIGN1)不知道對不對?

弄花毒手

級別: 探索解密

精華主題: 0
發帖數量: 25 個
工控威望: 161 點
下載積分: 2524 分
在線時間: 71(小時)
注冊時間: 2013-09-03
最后登錄: 2024-08-16
查看弄花毒手的主題 / 回貼

1樓發表于: 2014-08-26 09:32

只看該作者 | 小中大

可以不接，A5有內置電阻，看看A5使用手冊

chenxue163

級別: 略有小成

精華主題: 0
發帖數量: 270 個
工控威望: 407 點
下載積分: 8206 分
在線時間: 735(小時)
注冊時間: 2013-10-26
最后登錄: 2025-04-23
查看chenxue163的主題 / 回貼

2樓發表于: 2014-08-26 15:49

只看該作者 | 小中大

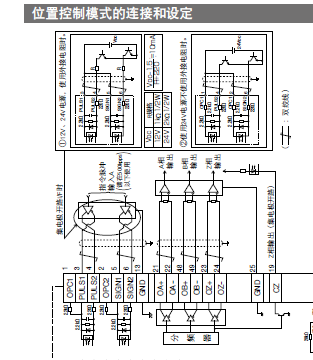

圖片：

看手冊，上面有接線圖
可以不接
