我看到一臺設備的觸摸屏上顯示PLC的I/O點是活動的。比如說目前X0是導通的，X1是斷開的，當在輸入框輸入X0，輸入框旁邊的指示燈亮，當輸入X1時指示燈熄滅

本帖最近評分記錄：

下載積分:+1(bruce2020) 真誠感謝！

wangnaizhi

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1291 個
工控威望: 1867 點
下載積分: 1895 分
在線時間: 960(小時)
注冊時間: 2015-08-31
最后登錄: 2025-04-28
查看wangnaizhi的主題 / 回貼

1樓發表于: 2018-04-13 20:08

只看該作者 | 小中大

指示燈不代表是你的X對應的點

gzcjx555

QQ 296686949

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 549 個
工控威望: 4756 點
下載積分: 99 分
在線時間: 403(小時)
注冊時間: 2014-02-15
最后登錄: 2025-04-28
查看gzcjx555的主題 / 回貼

2樓發表于: 2018-04-13 20:12

只看該作者 | 小中大

能否有截圖或者照片看看？

聯系電話15071699246，QQ296686949

zx1234

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 893 個
工控威望: 1235 點
下載積分: 7704 分
在線時間: 604(小時)
注冊時間: 2012-10-02
最后登錄: 2025-04-21
查看zx1234的主題 / 回貼

3樓發表于: 2018-04-13 20:17

只看該作者 | 小中大

所有X點共用一個指示燈，廠里不能使用拍照手機，無法截圖

moyqfujian

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1532 個
工控威望: 15105 點
下載積分: 7670 分
在線時間: 1450(小時)
注冊時間: 2013-12-08
最后登錄: 2025-04-28
查看moyqfujian的主題 / 回貼

4樓發表于: 2018-04-13 20:18

只看該作者 | 小中大

管的有哪么嚴嗎

w45062099

多做事，少說話!

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 341 個
工控威望: 451 點
下載積分: 1295 分
在線時間: 1056(小時)
注冊時間: 2014-10-23
最后登錄: 2025-04-24
查看w45062099的主題 / 回貼

5樓發表于: 2018-04-13 20:31

只看該作者 | 小中大

變址

每天只要小小一步都是在進步！

zx1234

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 893 個
工控威望: 1235 點
下載積分: 7704 分
在線時間: 604(小時)
注冊時間: 2012-10-02
最后登錄: 2025-04-21
查看zx1234的主題 / 回貼

6樓發表于: 2018-04-13 20:34

只看該作者 | 小中大

觸摸屏是怎么編的？謝謝！

zx1234

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 893 個
工控威望: 1235 點
下載積分: 7704 分
在線時間: 604(小時)
注冊時間: 2012-10-02
最后登錄: 2025-04-21
查看zx1234的主題 / 回貼

7樓發表于: 2018-04-13 20:42

只看該作者 | 小中大

它這個輸入框起查詢作用，可以查詢x0，或x1等等這些plc的點的通斷狀態

akaiya

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 191 個
工控威望: 334 點
下載積分: 1400 分
在線時間: 99(小時)
注冊時間: 2013-05-03
最后登錄: 2025-04-02
查看akaiya的主題 / 回貼

8樓發表于: 2018-04-13 21:24

只看該作者 | 小中大

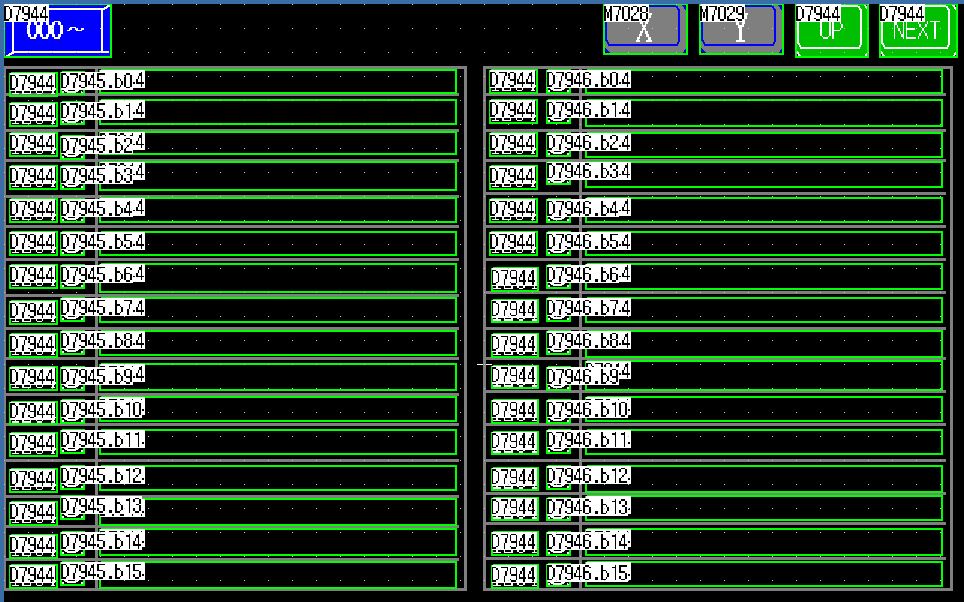

圖片：

我們廠內是做成一整個頁面
使用三菱的
也是類似的方法

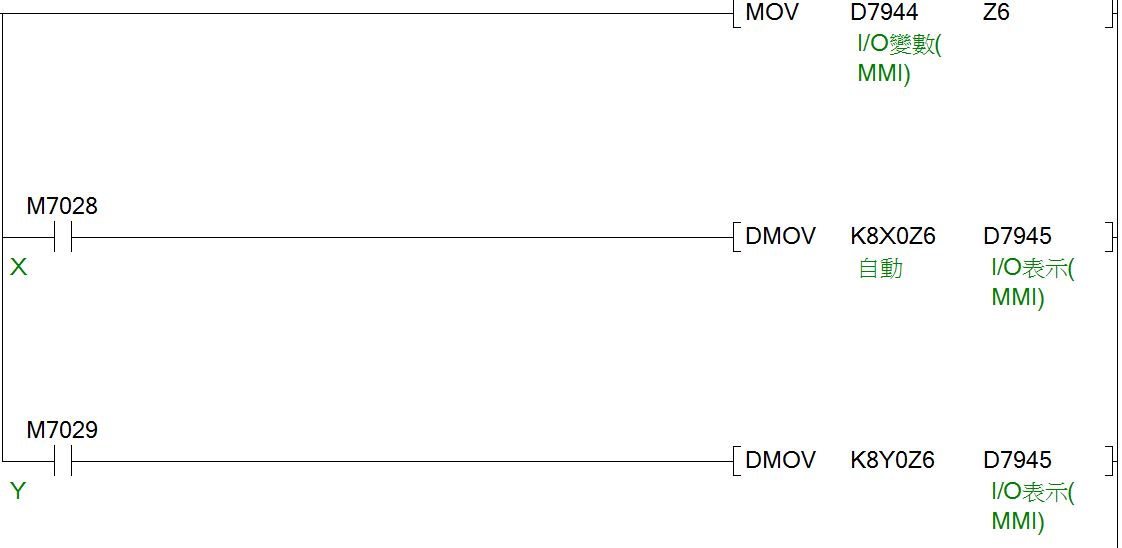

用MOV再加變址
就可以達到查詢的功能
連註解都可一併顯示

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2858 個
工控威望: 3630 點
下載積分: 3544 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-04-28
查看tingfenghu的主題 / 回貼

9樓發表于: 2018-04-13 21:35

只看該作者 | 小中大

不知道你用什么觸摸屏，
我說一下最威綸屏的做法，
指示燈關聯到觸摸屏一個點位，
然后用宏語言處理輸入X0，
將輸入關聯一個變量pp，
讀取PLC值，采用命令，如GETDATA（PLC1,PP）
然后將讀取的值關聯到上面的點位。

不太明白，這樣做的意義，除了顯示自己會做這個之外，
有什么意義
直接一個頁面處理這個輸入信號更加方便。
