樓主發表于: 2019-08-08 21:54

只看樓主 | 小中大

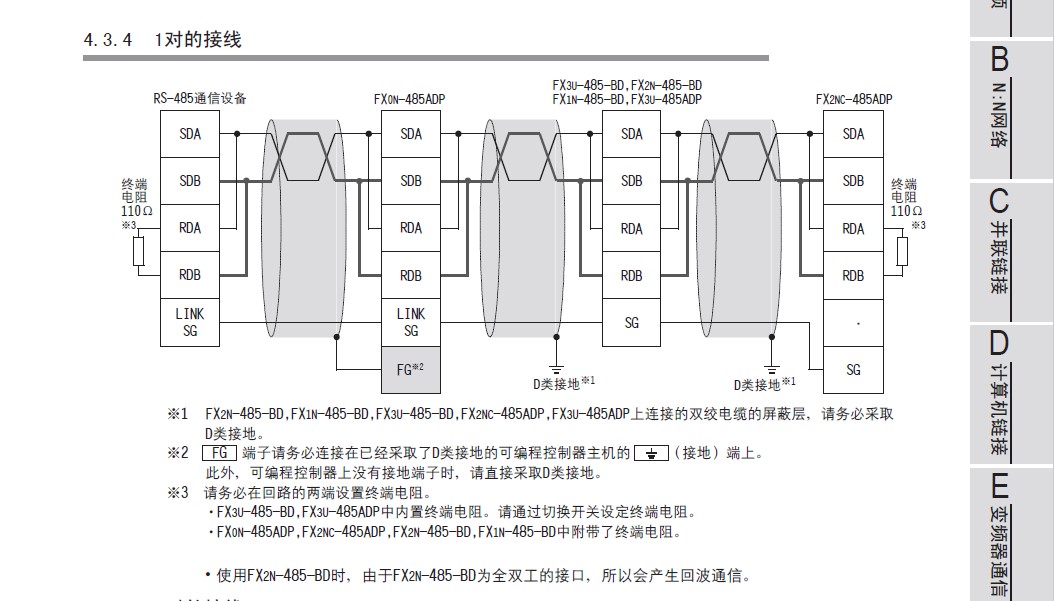

描述：FX3U485ADP
圖片：

描述：驅動器485定義
圖片：

描述：驅動器接線方法
圖片：

我用一臺FX3U控制兩臺步進電機，需要通過RS485讀取步進電機狀態與轉速。。。步進廠商告訴我RDA與SDA接D+，RDB與SDB接D-。試了兩天始終通訊不上，想問問大家是這樣接的嗎。。。。

money11

教養體現細節.細節展示素質.

級別: 略有小成

精華主題: 0
發帖數量: 174 個
工控威望: 345 點
下載積分: 1195 分
在線時間: 132(小時)
注冊時間: 2007-11-19
最后登錄: 2025-01-01
查看money11的主題 / 回貼

1樓發表于: 2019-08-08 21:55

只看該作者 | 小中大

485ADP怎么連接這接口啊。。

奮斗人生

級別: 家園常客

精華主題: 0
發帖數量: 584 個
工控威望: 740 點
下載積分: 10839 分
在線時間: 67(小時)
注冊時間: 2011-09-05
最后登錄: 2024-06-06
查看奮斗人生的主題 / 回貼

2樓發表于: 2019-08-09 19:44

只看該作者 | 小中大

就按圖上接就可以了，接完之后要設置參數才能通訊上。
