工控人家園 三菱工控論壇 使用QD77虛擬軸，速度模式下進給值不變，機械值會動

wu19821221

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 163 點
下載積分: 788 分
在線時間: 23(小時)
注冊時間: 2016-11-04
最后登錄: 2023-04-27
查看wu19821221的主題 / 回貼

樓主發表于: 2020-03-13 08:29

只看樓主 | 小中大

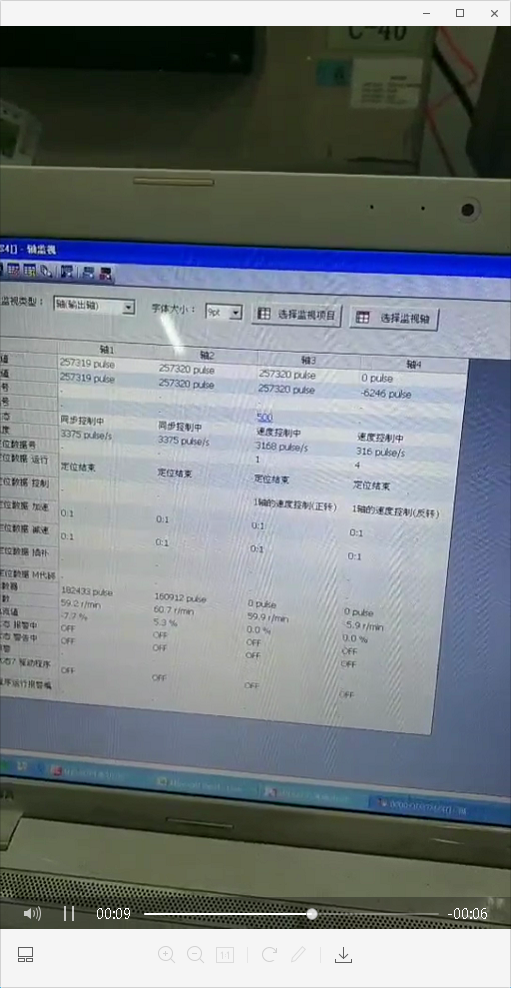

圖片：

QD77我使用一組虛擬的補償軸，做一組實體軸的速度補償
在定位模式下，進給值與機械值同步，實體軸的速度也會變化
在速度模式下，進給值不會變化，機械值會動，實體軸的速度不會變化
誰能幫我找出來原因

fzq0425

感謝遇到工控人家園

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 275 個
工控威望: 318 點
下載積分: 4312 分
在線時間: 19(小時)
注冊時間: 2019-09-21
最后登錄: 2020-05-29
查看fzq0425的主題 / 回貼

1樓發表于: 2020-03-13 08:45

只看該作者 | 小中大

仔細研究使用規程

來這里學習

wu19821221

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 163 點
下載積分: 788 分
在線時間: 23(小時)
注冊時間: 2016-11-04
最后登錄: 2023-04-27
查看wu19821221的主題 / 回貼

2樓發表于: 2020-03-13 15:57

只看該作者 | 小中大

比對了無數遍了

xiaoyong898

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 202 點
下載積分: 664 分
在線時間: 94(小時)
注冊時間: 2014-06-23
最后登錄: 2024-11-01
查看xiaoyong898的主題 / 回貼

3樓發表于: 2020-03-14 08:54

只看該作者 | 小中大

進給值是模塊給出的定位指令，你速度模式當然不會變化，沒有給出定位指令，速度模式下你已經給出了速度指令，你沒有更速度指令前實際速度肯定沒有變化，不知道我說的對不.

lewis3135

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 62 個
工控威望: 162 點
下載積分: 692 分
在線時間: 83(小時)
注冊時間: 2017-11-07
最后登錄: 2025-04-22
查看lewis3135的主題 / 回貼

4樓發表于: 2020-03-16 16:24

只看該作者 | 小中大

PR.21參數看一下

wu19821221

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 163 點
下載積分: 788 分
在線時間: 23(小時)
注冊時間: 2016-11-04
最后登錄: 2023-04-27
查看wu19821221的主題 / 回貼

5樓發表于: 2020-03-18 13:39

只看該作者 | 小中大

後來解決了，只要指定速度模式下顯示進給值，那進給值就會變化

同時補償也會做了，下次有相關需求的可以試試

本帖最近評分記錄：

下載積分:+1(023海洋之星)

hinet64

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 247 點
下載積分: 715 分
在線時間: 158(小時)
注冊時間: 2013-08-14
最后登錄: 2025-04-13
查看hinet64的主題 / 回貼

6樓發表于: 2020-03-20 11:53

只看該作者 | 小中大

這個是應用在什麼種機臺上？？

wu19821221

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 163 點
下載積分: 788 分
在線時間: 23(小時)
注冊時間: 2016-11-04
最后登錄: 2023-04-27
查看wu19821221的主題 / 回貼

7樓發表于: 2020-03-21 10:59

只看該作者 | 小中大

飛剪的進階應用，印刷業上說是圓刀模切，或是滾刀模切
