樓主發表于: 2020-09-10 14:02

只看樓主 | 小中大

我這個是從歐姆龍NX102純ST移植過來，幾乎是照搬，軸功能塊有改動，但是由于這個程序沒有針對性的對5U進行適配，也沒有進行任何測試，僅提供一種思路。

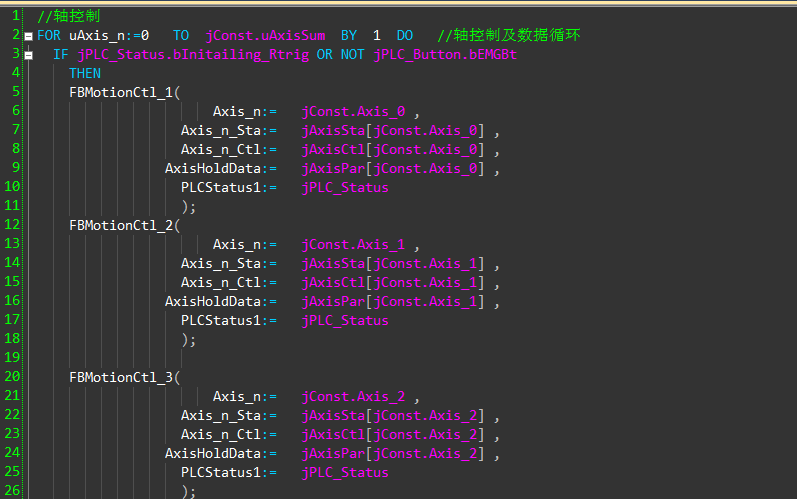

，如圖，三菱不支持功能塊作為數組所以一個個分出來，這種方式精髓在于用整個結構體與功能塊內部映射，這種思維我之前看論壇里很多人發的ST都是沒有的，都是一個個引腳引出來的，還有 5U標簽內存太小真的是個硬傷。。。。軟件版本需在GX Works3 1.050C及以上

[ 此帖被q854299在2020-09-10 16:11重新編輯 ]

附件：

移植歐姆龍ST20200717 1.050C.zip (1392 K) 下載次數:534
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+1(canchan002) 歐姆龍還是比三菱好用很多

下載積分:+1(似水流年ol) 真誠感謝！

wei0212007

級別: 論壇先鋒

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 1111 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1173(小時)
注冊時間: 2007-04-19
最后登錄: 2025-04-27
查看wei0212007的主題 / 回貼

1樓發表于: 2020-09-10 15:34

只看該作者 | 小中大

直接移植不知能否正常使用，TON_1(IN:= D500<>0 ,PT:=T#1S );在三菱中好像不能這樣寫。在歐姆龍中是可以的。

q854299

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 171 點
下載積分: 722 分
在線時間: 44(小時)
注冊時間: 2015-06-11
最后登錄: 2021-06-18
查看q854299的主題 / 回貼

2樓發表于: 2020-09-10 16:02

只看該作者 | 小中大

這個是通用的定時器，三菱也可以用（也可以用OUT代替），目前編譯只是會報雙線圈，三菱會把=TRUE當做OUT一個線圈

引用
引用第1樓wei0212007于2020-09-10 15:34發表的 :
直接移植不知能否正常使用，TON_1(IN:= D500<>0 ,PT:=T#1S );在三菱中好像不能這樣寫。在歐姆龍中是可以的。

科技改變未來

知識就是讓你禿頭的力量

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 553 個
工控威望: 759 點
下載積分: 10389 分
在線時間: 439(小時)
注冊時間: 2011-04-18
最后登錄: 2025-01-13
查看科技改變未來的主題 / 回貼

3樓發表于: 2020-10-06 08:59

只看該作者 | 小中大

看見大神們的帖子，我感覺在看天書一樣，我真的感到羞愧啊

haoyouway

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 368 點
下載積分: 319 分
在線時間: 50(小時)
注冊時間: 2018-08-06
最后登錄: 2023-03-17
查看haoyouway的主題 / 回貼

4樓發表于: 2020-10-18 09:07

只看該作者 | 小中大

謝謝樓主的分享！

小時候太帥了

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 90 點
下載積分: 3905 分
在線時間: 37(小時)
注冊時間: 2020-01-02
最后登錄: 2024-07-13
查看小時候太帥了的主題 / 回貼

5樓發表于: 2020-10-22 15:49

只看該作者 | 小中大

多謝分享

bnnyygy

bnnyygy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 541 個
工控威望: 651 點
下載積分: 1905 分
在線時間: 594(小時)
注冊時間: 2016-09-20
最后登錄: 2025-04-28
查看bnnyygy的主題 / 回貼

6樓發表于: 2020-10-30 11:07

只看該作者 | 小中大

大神，NX源程序能否上傳觀摩一下？最近玩sysmac 死丟丟

黃曉liang

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 378 個
工控威望: 529 點
下載積分: 19417 分
在線時間: 122(小時)
注冊時間: 2016-05-26
最后登錄: 2025-04-09
查看黃曉liang的主題 / 回貼

7樓發表于: 2020-10-30 11:28

只看該作者 | 小中大

大師，大師

gione

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 354 點
下載積分: 1000 分
在線時間: 333(小時)
注冊時間: 2007-11-05
最后登錄: 2025-04-06
查看gione的主題 / 回貼

8樓發表于: 2020-11-22 10:17

只看該作者 | 小中大

引用
引用第1樓wei0212007于2020-09-10 15:34發表的 :
直接移植不知能否正常使用，TON_1(IN:= D500<>0 ,PT:=T#1S );在三菱中好像不能這樣寫。在歐姆龍中是可以的。

確認過可以實現.又學到了一招

情深深雨蒙蒙

If you don't forget your o

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 908 個
工控威望: 969 點
下載積分: 17379 分
在線時間: 273(小時)
注冊時間: 2019-04-14
最后登錄: 2025-04-05
查看情深深雨蒙蒙的主題 / 回貼

9樓發表于: 2021-07-27 16:41

只看該作者 | 小中大

引用
引用樓主q854299于2020-09-10 14:02發表的分享移植歐姆龍NX102的三菱5U純ST :
我這個是從歐姆龍NX102純ST移植過來，幾乎是照搬，軸功能塊有改動，但是由于這個程序沒有針對性的對5U進行適配，也沒有進行任何測試，僅提供一種思路。
[attachment=247213]，如圖，三菱不支持功能塊作為數組所以一個個分出來，這種方式精髓在于用整個結構體與功能塊內部映射，這種思維我之前看論壇里很多人發的ST都是沒有的，都是一個個引腳引出來的，還有 5U標簽內存太小真的是個硬傷。。。。軟件版本需在GX Works3 1.050C及以上

能分享歐姆龍的源文件嗎

不忘初心，方得始終；初心易得，始終難守。三更莫貪色；半夜不戀食。

sin598

懵懂

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 163 個
工控威望: 1603 點
下載積分: 1084 分
在線時間: 201(小時)
注冊時間: 2019-05-29
最后登錄: 2025-04-28
查看sin598的主題 / 回貼

10樓發表于: 2021-07-28 09:42

只看該作者 | 小中大

大神呀，可惜就是很難看懂
