樓主發表于: 2014-02-02 11:51

只看樓主 | 小中大

圖片：

請高手幫我解釋一下。

用你希望別人對待你的方式去對待別人.

lqbzlqbz

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 976 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的主題 / 回貼

1樓發表于: 2014-02-02 17:54

只看該作者 | 小中大

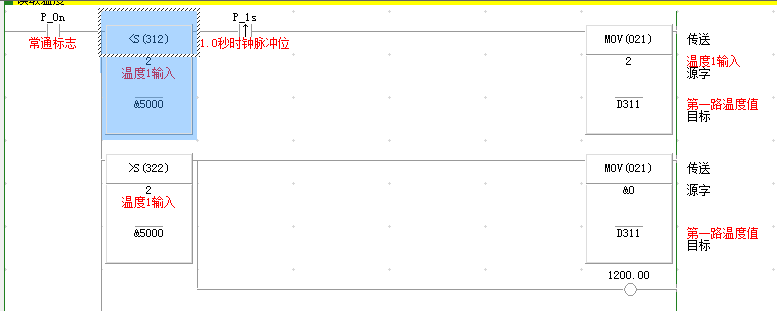

第一張圖：PLC運行掃描第一周期時給模擬量模塊送初始控制數據，延時后進入正常工作。

詩人的眼淚

得意時，朋友認識了你。落難時，你認識了朋友。人生為棋，我愿

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 486 個
工控威望: 7650 點
下載積分: 23717 分
在線時間: 609(小時)
注冊時間: 2011-01-13
最后登錄: 2024-03-29
查看詩人的眼淚的主題 / 回貼

2樓發表于: 2014-02-03 17:43

只看該作者 | 小中大

     經過我查閱資料，我的理解如下：

   PLC運行掃描第一周期將#FF00（0~10V的量程代碼）傳送到對應的模擬量輸出通道102.

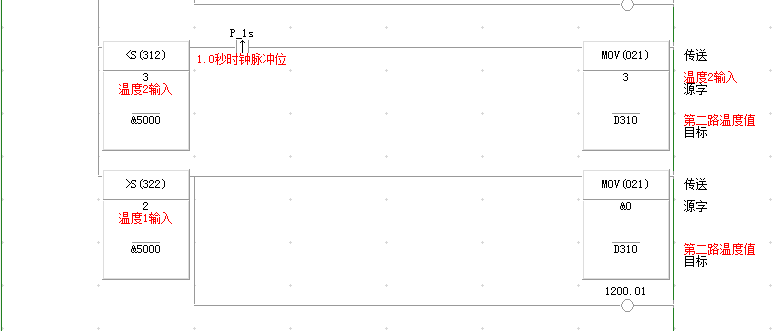

   然后是進行溫度比較：當溫度輸入通道1、2小于100度是將將溫度輸入1、2傳送到D310、D311中。大于100度時將溫度0傳送到D310、D311.并且置為1200.00、1200.01（為什么是和100度進行比較，我是用PT100溫度轉換器算出來的。）

   不知道我理解的對不對。請高手指教。。。

我還有一個問題不明白，，問什么在掃描第一周期后將0傳送到102中呢？（就是第一張圖的第二段程序）
