樓主發表于: 2017-08-15 20:34

只看樓主 | 小中大

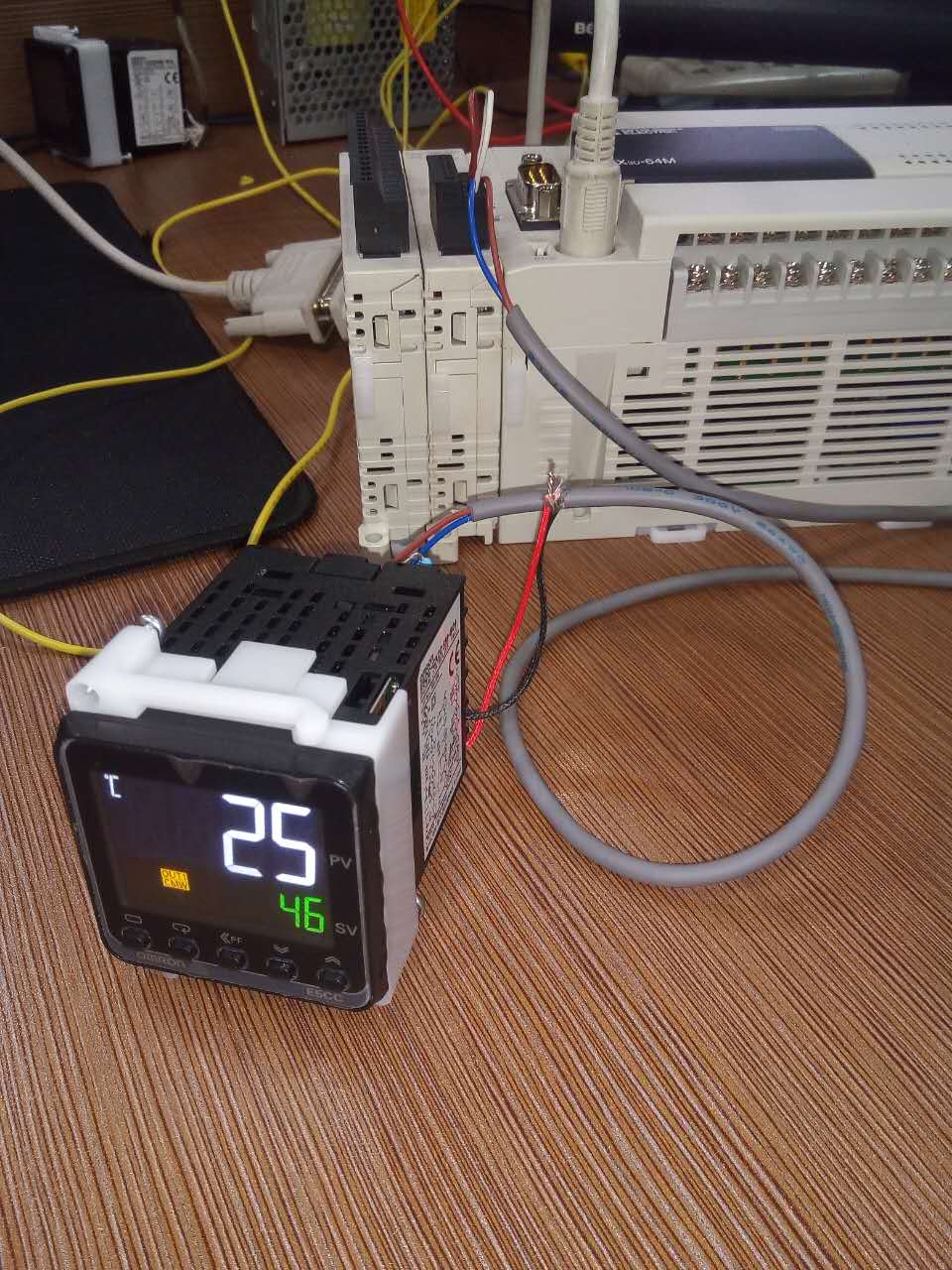

描述：系統總圖
圖片：

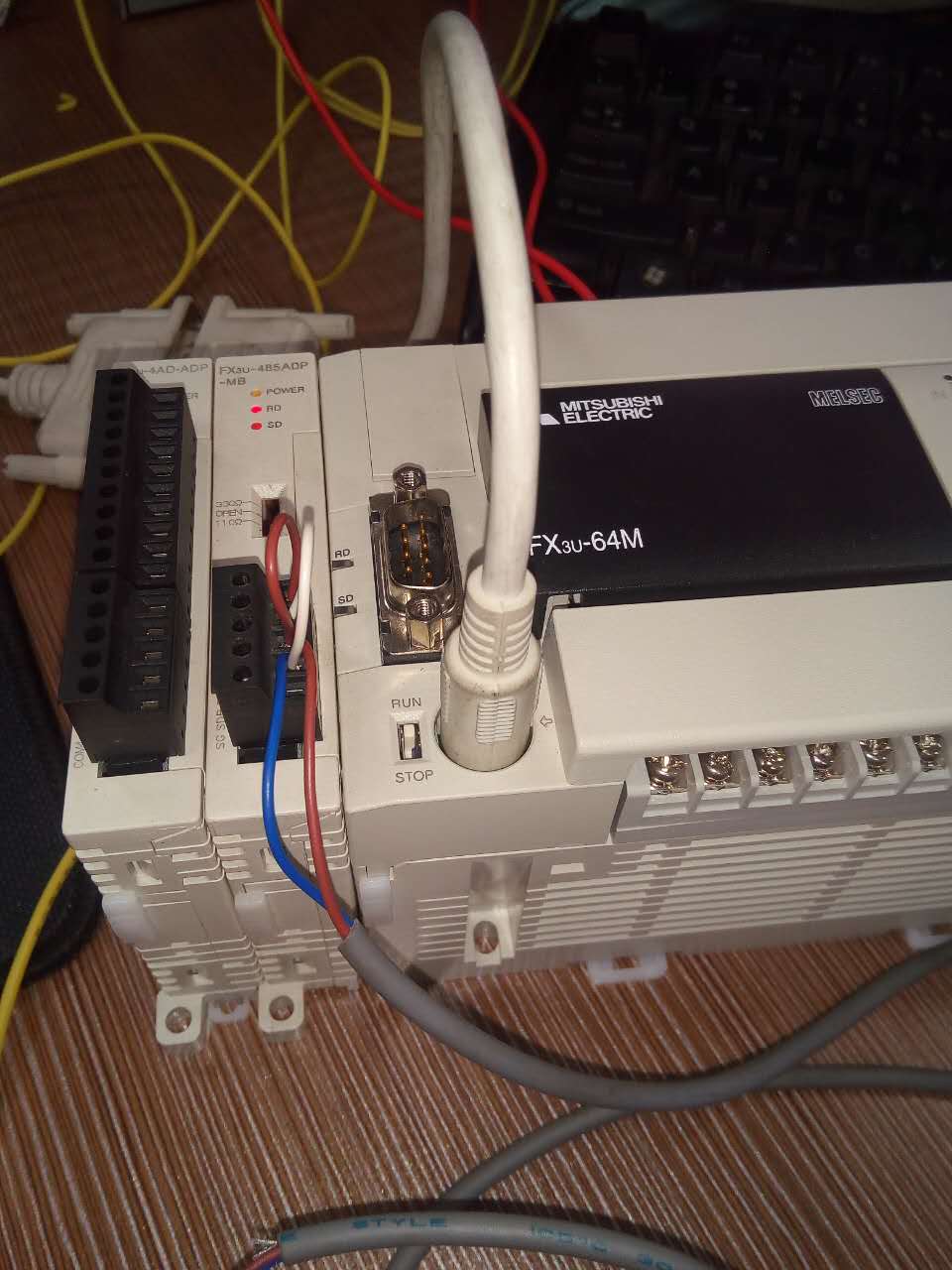

描述：PLC側接線圖
圖片：

描述：溫控表側接線圖
圖片：

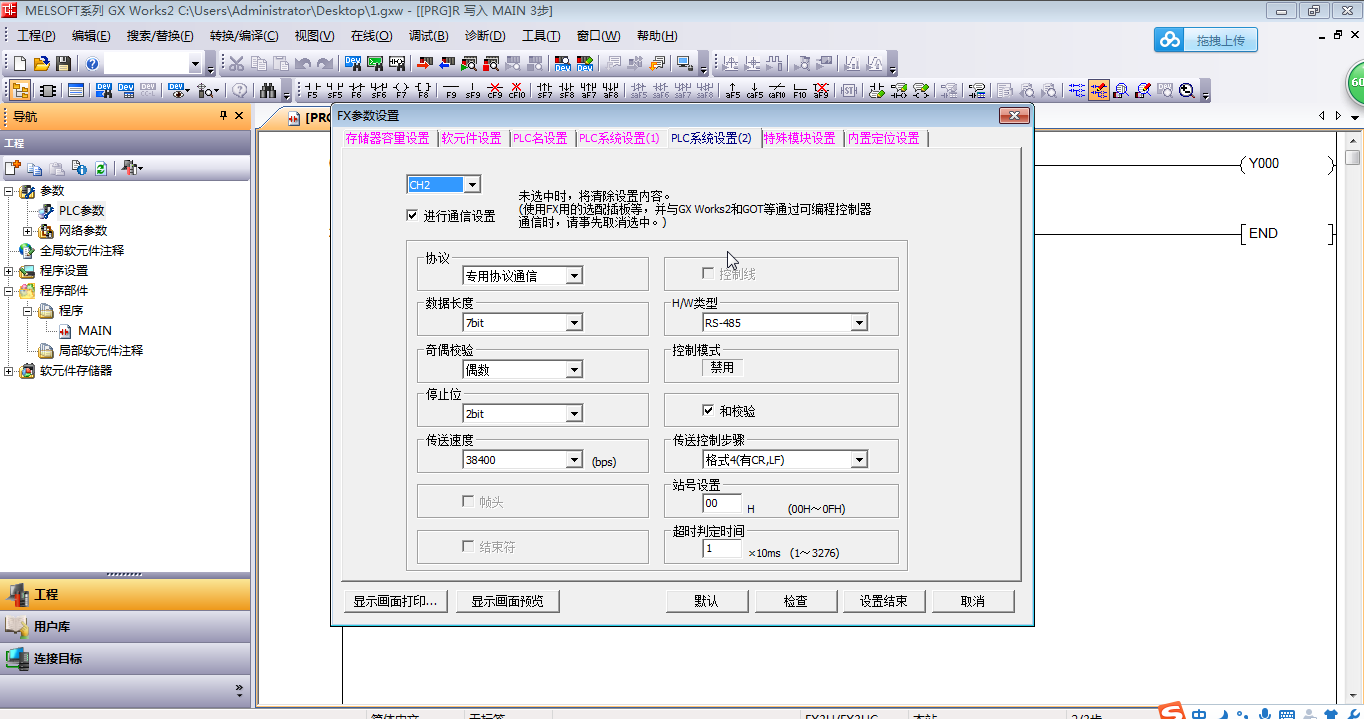

描述：PLC通信參數設定
圖片：

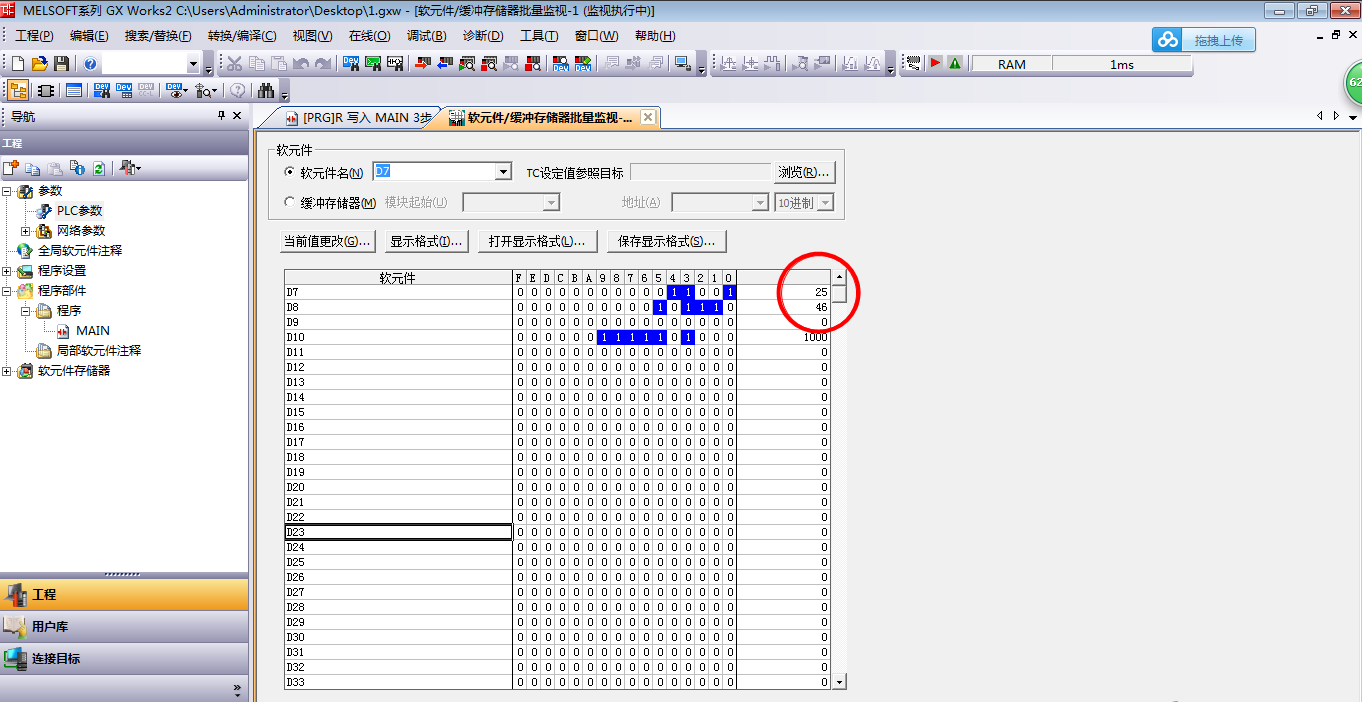

描述：讀取上來的參數值
圖片：

1.歐姆龍新款儀表 E5CC與三菱PLC 可以進行無程序通信，可是實時采集儀表過程值，或者經過PLC設定溫控參數

lyntechme

虛心做人，踏實做事

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 563 個
工控威望: 709 點
下載積分: 12711 分
在線時間: 256(小時)
注冊時間: 2012-03-31
最后登錄: 2023-06-04
查看lyntechme的主題 / 回貼

1樓發表于: 2017-08-15 20:43

只看該作者 | 小中大

有參考價值，謝謝大俠

baiqrmai

承接各行業生產線改造，編程，自動化研發、制造，配

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 729 個
工控威望: 7479 點
下載積分: 6593 分
在線時間: 1224(小時)
注冊時間: 2012-08-20
最后登錄: 2025-03-03
查看baiqrmai的主題 / 回貼

2樓發表于: 2017-08-16 08:38

只看該作者 | 小中大

PLC沒有程序也行嗎？D7與D8不用定義嗎？

承接各行業自動化設備維修.改造，伺服，步進，PLC，觸摸屏編程，上位機設計電氣制做，各種自動化工程安裝，電柜制作。陳工13530398214

王德位

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 243 個
工控威望: 391 點
下載積分: 1129 分
在線時間: 213(小時)
注冊時間: 2016-05-05
最后登錄: 2025-04-27
查看王德位的主題 / 回貼

3樓發表于: 2017-08-23 08:49

只看該作者 | 小中大

樓主發個程序大家參考下嘛

peilei1031

蘇州昆山的電氣自動化從業者...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 382 個
工控威望: 1784 點
下載積分: 972 分
在線時間: 46(小時)
注冊時間: 2013-09-24
最后登錄: 2025-03-22
查看peilei1031的主題 / 回貼

4樓發表于: 2017-08-24 16:37

只看該作者 | 小中大

只需要簡單設定溫控表，PLC什么程式也沒寫，所以沒上傳程式

wwaannllyyhh

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 133 點
下載積分: 786 分
在線時間: 8(小時)
注冊時間: 2017-08-23
最后登錄: 2025-04-09
查看wwaannllyyhh的主題 / 回貼

5樓發表于: 2017-08-25 10:11

只看該作者 | 小中大

謝謝分享，值得學習

蒲城風信子

微信QQ1733946494

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 555 個
工控威望: 777 點
下載積分: 1306 分
在線時間: 287(小時)
注冊時間: 2014-12-11
最后登錄: 2025-04-26
查看蒲城風信子的主題 / 回貼

6樓發表于: 2017-08-25 10:15

只看該作者 | 小中大

不錯。謝謝分享=============

咗臉ヅ微笑ぺ

非吾所愿，奈何已離去……

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的主題 / 回貼

7樓發表于: 2017-08-25 10:48

只看該作者 | 小中大

還能這樣的？但為何是讀到D7、D8上而不是其他？

ヅ微笑面對每一天，即使生活并不美好ヅ

pybsgaip

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 177 個
工控威望: 2153 點
下載積分: 15665 分
在線時間: 831(小時)
注冊時間: 2015-10-10
最后登錄: 2023-08-11
查看pybsgaip的主題 / 回貼

8樓發表于: 2017-08-25 11:35

只看該作者 | 小中大

這個是系統自動分配的之前玩過一次不過我用的是MODBUS 因為還要帶兩個變頻器這個溫控器感覺還行程序也很簡單無程序可以跟 FX Q 以前基恩士與歐姆龍自己的PLC 就是價格有點貴一個500多銀子 802/804

woshiqianhua

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 139 點
下載積分: 974 分
在線時間: 148(小時)
注冊時間: 2013-03-30
最后登錄: 2025-04-28
查看woshiqianhua的主題 / 回貼

9樓發表于: 2017-08-25 17:06

只看該作者 | 小中大

引用
引用第7樓咗臉ヅ微笑ぺ于2017-08-25 10:48發表的 :
還能這樣的？但為何是讀到D7、D8上而不是其他？

經常玩，在溫控器里面定義存儲器D的起始數值，然后一個溫控器占用30個D。

endy2015

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 220 個
工控威望: 1519 點
下載積分: 837 分
在線時間: 253(小時)
注冊時間: 2015-03-11
最后登錄: 2018-04-26
查看endy2015的主題 / 回貼

10樓發表于: 2017-08-26 08:14

只看該作者 | 小中大

樓主高手，不寫程序也可以？我玩過的和9樓一樣，寫點程序，RS指令

peilei1031

蘇州昆山的電氣自動化從業者...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 382 個
工控威望: 1784 點
下載積分: 972 分
在線時間: 46(小時)
注冊時間: 2013-09-24
最后登錄: 2025-03-22
查看peilei1031的主題 / 回貼

11樓發表于: 2017-08-26 08:33

只看該作者 | 小中大

引用
引用第9樓woshiqianhua于2017-08-25 17:06發表的 :

經常玩，在溫控器里面定義存儲器D的起始數值，然后一個溫控器占用30個D。

確實是在溫控器里面分配的，占30個字
