我想用西門子224XP DC24/DC24/DC24的PLC控制三菱MR-J3的伺服，但是西門子PLC輸出的脈沖是高電平，
三菱MR-J3的伺服接收是低電平，請問怎么連接啊？

jiangluxiang

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jiangluxiang的主題 / 回貼

1樓發表于: 2011-12-08 19:08

只看該作者 | 小中大

中間加個繼電器不就行了

xiaoyan88

級別: 網絡英雄

發送短信
加為好友

精華主題: 1 篇
發帖數量: 433 個
工控威望: 6840 點
下載積分: 4532 分
在線時間: 497(小時)
注冊時間: 2009-01-06
最后登錄: 2024-11-30
查看xiaoyan88的主題 / 回貼

2樓發表于: 2011-12-08 19:26

只看該作者 | 小中大

加個繼電器有脈沖過去嗎

xiaoyan88

級別: 網絡英雄

發送短信
加為好友

精華主題: 1 篇
發帖數量: 433 個
工控威望: 6840 點
下載積分: 4532 分
在線時間: 497(小時)
注冊時間: 2009-01-06
最后登錄: 2024-11-30
查看xiaoyan88的主題 / 回貼

3樓發表于: 2011-12-08 19:28

只看該作者 | 小中大

和三菱的相反過來

myww20

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看myww20的主題 / 回貼

4樓發表于: 2011-12-08 22:26

只看該作者 | 小中大

請問怎么連接啊

bincrb

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 58 個
工控威望: 202 點
下載積分: 489 分
在線時間: 8(小時)
注冊時間: 2009-03-13
最后登錄: 2022-05-23
查看bincrb的主題 / 回貼

5樓發表于: 2011-12-09 00:18

只看該作者 | 小中大

加個光耦，改為低電平

jetfondy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 124 個
工控威望: 253 點
下載積分: 1804 分
在線時間: 62(小時)
注冊時間: 2011-05-24
最后登錄: 2019-05-30
查看jetfondy的主題 / 回貼

6樓發表于: 2011-12-09 10:53

只看該作者 | 小中大

用晶體管接成一個反相器來進行匹配。

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的主題 / 回貼

7樓發表于: 2011-12-09 11:39

只看該作者 | 小中大

樓主好像在西門子論壇上也發了同樣的貼，那里我不能把圖片給發上來。

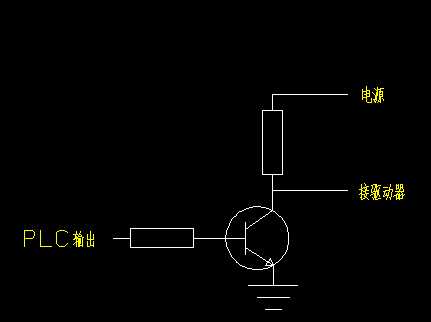

如果是這樣，需要在中間加一個射極跟隨器。其中電阻阻值需要看你的供電電壓，如果是24V電源，則電阻選擇10K左右。
