陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1842(小時)
注冊時間: 2011-04-17
最后登錄: 2025-04-30
查看陳大圍的 主題 / 回貼
樓主  發表于: 2011-12-25 13:22

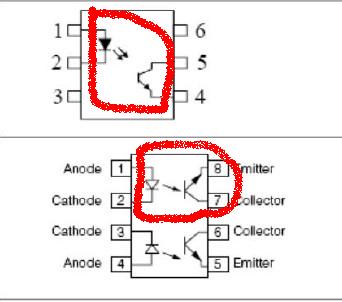

 如第二張圖中，我用紅圈所表示出來的，為什么它們的畫法不一樣？難道是它們的結構原理有區別？一個是發光二級管里涂黑，有兩根光線示意，另一個是發光二級管沒有涂黑，一根光纖示意。第一張圖中，資料上顯示輸入是交流信號，那我輸入差分信號不知道行不行，我想差分信號也算是交流信號吧，誰來給我個答案，謝謝了
專心學工控技術，請各位幫忙指教
thawless
不說盡力而為,只能全力以赴!
級別: 網絡英雄

精華主題: 0
發帖數量: 739 個
工控威望: 8147 點
下載積分: 5622 分
在線時間: 825(小時)
注冊時間: 2007-11-02
最后登錄: 2025-04-29
查看thawless的 主題 / 回貼
1樓  發表于: 2011-12-25 13:47
光耦只能輸入直流信號，第一張圖表示輸入不用區分正負極。輸入的直流信號要加限流電阻，電流控制在mA級.供參考！
本帖最近評分記錄：
  • 下載積分:+5(xqx666) 熱心助人
    向錢沖
    級別: 略有小成
    精華主題: 0
    發帖數量: 285 個
    工控威望: 428 點
    下載積分: 4456 分
    在線時間: 455(小時)
    注冊時間: 2010-10-05
    最后登錄: 2020-08-10
    查看向錢沖的 主題 / 回貼
    2樓  發表于: 2011-12-25 14:38
    涂黑不涂黑，一根光纖兩根光纖示意只是各自的畫法，意思都一樣，第一張圖表示輸入不用區分正負極。
    killking998
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 927 個
    工控威望: 7400 點
    下載積分: 17389 分
    在線時間: 1713(小時)
    注冊時間: 2007-08-07
    最后登錄: 2024-06-24
    查看killking998的 主題 / 回貼
    3樓  發表于: 2011-12-25 15:08
    樓上兩位說的對，輸出分幾種看要求選型吧
    liuhanqi
    活著就要做貢獻！
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1226 個
    工控威望: 3725 點
    下載積分: 6181 分
    在線時間: 378(小時)
    注冊時間: 2008-03-04
    最后登錄: 2017-06-16
    查看liuhanqi的 主題 / 回貼
    4樓  發表于: 2011-12-25 22:37
    學習了。
    學無止境，永遠是學生。
    jiaglong
    級別: 略有小成
    精華主題: 0
    發帖數量: 109 個
    工控威望: 262 點
    下載積分: 2409 分
    在線時間: 101(小時)
    注冊時間: 2011-10-30
    最后登錄: 2025-04-22
    查看jiaglong的 主題 / 回貼
    5樓  發表于: 2011-12-27 20:22
    可以的，樓上正解，交流不用區分正負極。下面的分正負極，接反了電路不通。
    lang1114
    級別: 探索解密
    精華主題: 0
    發帖數量: 33 個
    工控威望: 190 點
    下載積分: 836 分
    在線時間: 5(小時)
    注冊時間: 2008-03-28
    最后登錄: 2018-01-18
    查看lang1114的 主題 / 回貼
    6樓  發表于: 2011-12-29 22:56
    路過，學習下
    yamqq
    雅馬哈，愛普生，電裝機器人。
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1718 個
    工控威望: 5540 點
    下載積分: 24630 分
    在線時間: 300(小時)
    注冊時間: 2008-05-05
    最后登錄: 2025-03-31
    查看yamqq的 主題 / 回貼
    7樓  發表于: 2012-01-05 11:17
    差分不是交流，另？樓主你這是什么型號的光藕
    這個人很懶，什么也沒有留下！
    wananjushi
    萬安居士
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 858 個
    工控威望: 5759 點
    下載積分: 11561 分
    在線時間: 216(小時)
    注冊時間: 2011-12-24
    最后登錄: 2018-07-22
    查看wananjushi的 主題 / 回貼
    8樓  發表于: 2012-01-05 11:23
    光耦通直流
    wananjushi
    秦立山
    sdlgqls
    級別: 略有小成
    精華主題: 0
    發帖數量: 37 個
    工控威望: 203 點
    下載積分: 482 分
    在線時間: 42(小時)
    注冊時間: 2009-03-19
    最后登錄: 2022-07-04
    查看秦立山的 主題 / 回貼
    9樓  發表于: 2012-02-06 10:58
    第一張部分正負極、第二、三張原理一樣
    baolizcy
    級別: 略有小成
    精華主題: 0
    發帖數量: 159 個
    工控威望: 330 點
    下載積分: 317 分
    在線時間: 64(小時)
    注冊時間: 2006-09-17
    最后登錄: 2024-05-10
    查看baolizcy的 主題 / 回貼
    10樓  發表于: 2012-02-07 15:08
    一二樓說對啦
    thompson
    平淡做事、平常做人...
    級別: 略有小成
    精華主題: 0
    發帖數量: 313 個
    工控威望: 442 點
    下載積分: 964 分
    在線時間: 53(小時)
    注冊時間: 2007-12-21
    最后登錄: 2023-05-27
    查看thompson的 主題 / 回貼
    11樓  發表于: 2012-02-07 17:49
    樓上說的正確，頂！
