ccyang0124

你牛，我就向你學習了。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 373 個
工控威望: 499 點
下載積分: 4584 分
在線時間: 123(小時)
注冊時間: 2012-03-28
最后登錄: 2025-03-27
查看ccyang0124的主題 / 回貼

24樓發表于: 2012-07-18 23:31

只看該作者 | 小中大

牛人一個，像你致敬

tanqinglei

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 277 點
下載積分: 942 分
在線時間: 50(小時)
注冊時間: 2012-06-10
最后登錄: 2017-07-29
查看tanqinglei的主題 / 回貼

25樓發表于: 2012-07-18 23:48

只看該作者 | 小中大

支持啊，提個建議，柜子小了點，plc和一次線離得近點，變頻器不要放到最低

小磊

zhangjunjie

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 117 點
下載積分: 586 分
在線時間: 5(小時)
注冊時間: 2012-07-16
最后登錄: 2012-07-23
查看zhangjunjie的主題 / 回貼

26樓發表于: 2012-07-19 00:20

只看該作者 | 小中大

支持！！

xtihee

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 426 個
工控威望: 1148 點
下載積分: 659 分
在線時間: 397(小時)
注冊時間: 2011-12-18
最后登錄: 2025-04-12
查看xtihee的主題 / 回貼

27樓發表于: 2012-07-19 06:42

只看該作者 | 小中大

支持一下，向你學習。

長城電器

主要經營變頻器，臺達，偉創變頻器，各類低壓電器，舊設備改造等

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 254 點
下載積分: 1136 分
在線時間: 104(小時)
注冊時間: 2011-07-21
最后登錄: 2018-02-19
查看長城電器的主題 / 回貼

28樓發表于: 2012-07-19 07:33

只看該作者 | 小中大

兩點建議：1 變頻器一般放在電盤的最下面，散熱影響PLC運行，最好變頻器單獨分開安裝，
2電器元件安裝過于擁擠，如果你自家做的設備是24小時運行的話，散熱效果肯定不會太好，有些保護就會動作

yuaiwu

wemhoener

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 475 個
工控威望: 10133 點
下載積分: 11464 分
在線時間: 421(小時)
注冊時間: 2007-11-10
最后登錄: 2025-05-04
查看yuaiwu的主題 / 回貼

29樓發表于: 2012-07-19 07:45

只看該作者 | 小中大

加油！做的不錯！

qiujingsong

工控行者

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 178 個
工控威望: 385 點
下載積分: 1140 分
在線時間: 566(小時)
注冊時間: 2006-11-20
最后登錄: 2025-04-30
查看qiujingsong的主題 / 回貼

30樓發表于: 2012-07-19 08:21

只看該作者 | 小中大

你把變頻器放下邊，散出的熱量全到上邊去了。

ymr78419972

宿命的輪回注定了要讓我們去追逐那些難以企及卻又十分向往的美麗

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 587 個
工控威望: 2719 點
下載積分: 16620 分
在線時間: 270(小時)
注冊時間: 2009-05-10
最后登錄: 2024-11-16
查看ymr78419972的主題 / 回貼

31樓發表于: 2012-07-19 08:26

只看該作者 | 小中大

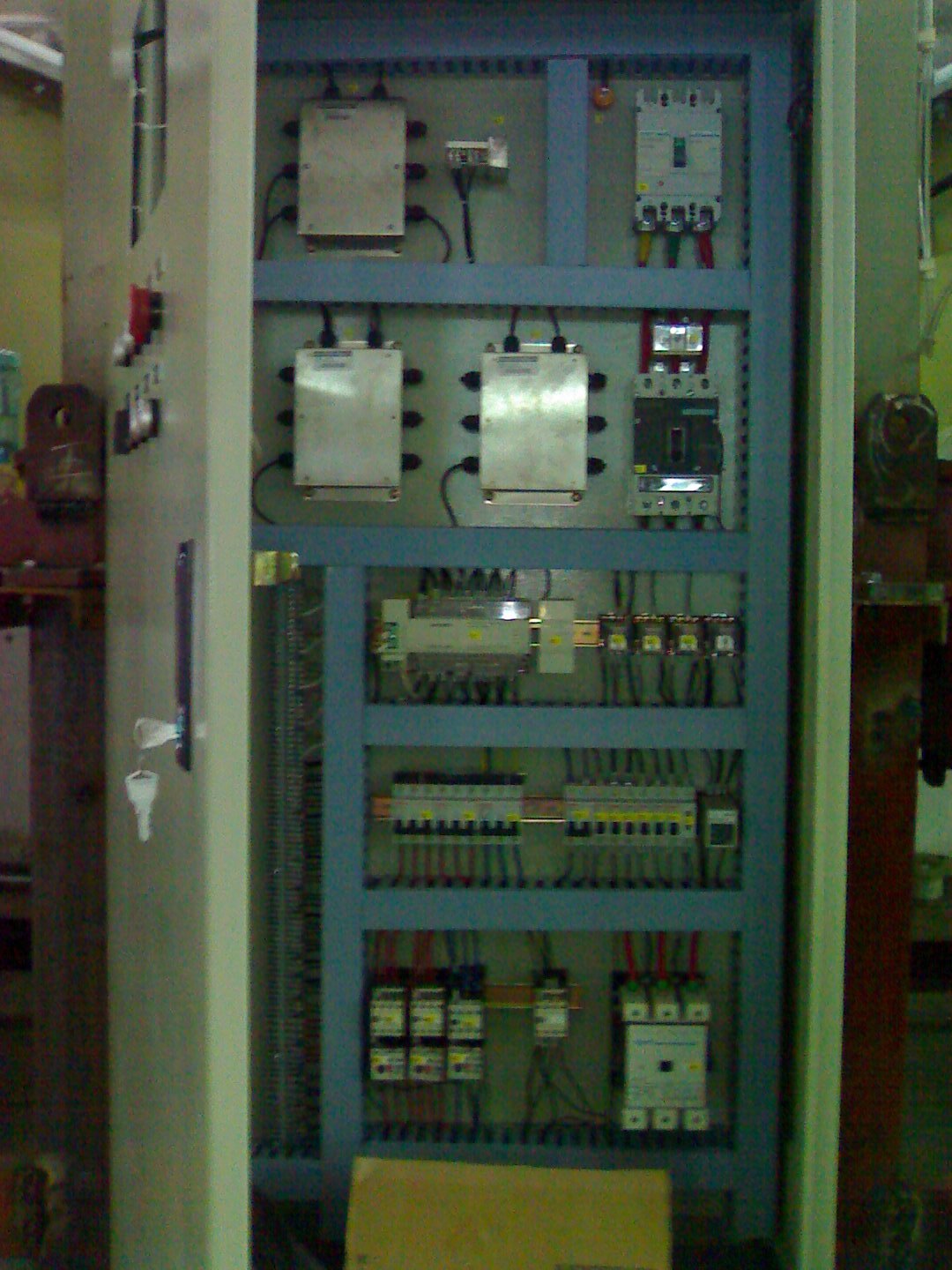

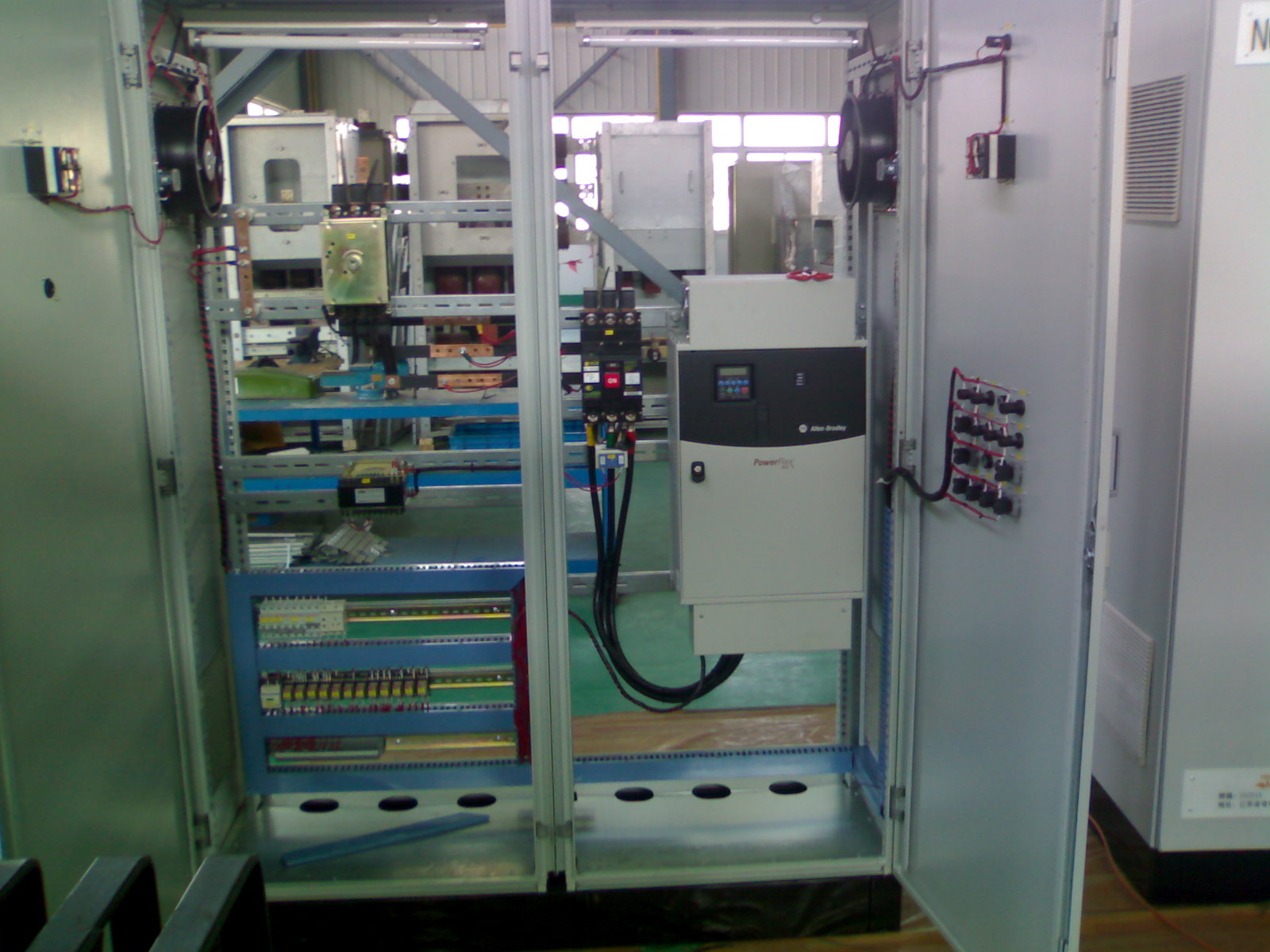

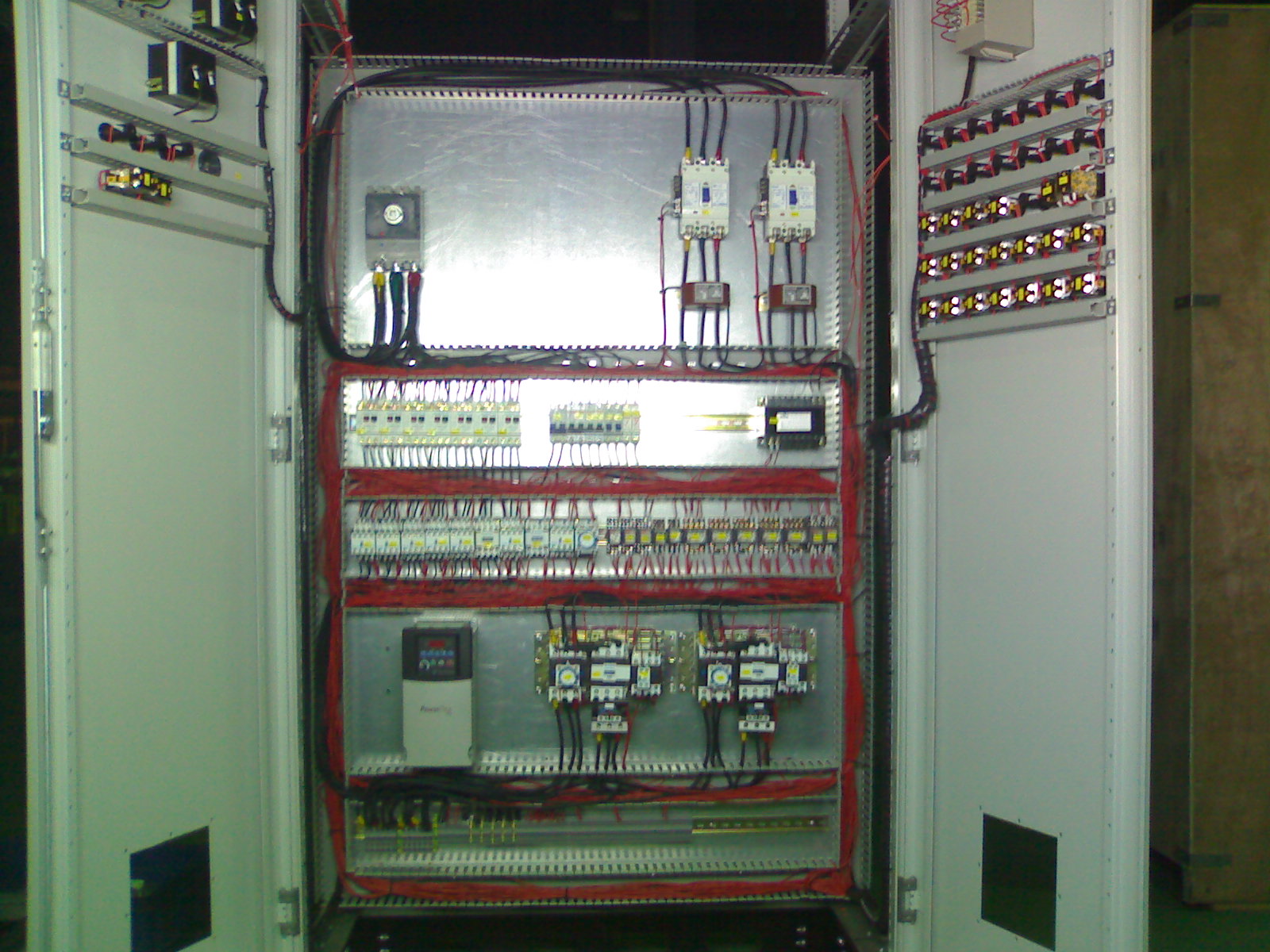

按你這個控制柜的密度建議下次做成雙開門中間帶隔離的，類似于兩個小控制柜合在一起那種感覺，你的原件密度太高，故障率也高。因為里面還有多個變頻器，你知道嗎？變頻連續工作非風口的熱量很可怕的。我們90KW的一個變頻需要單獨一個柜子。你看中繼已經沒辦法正常排放了。我這有幾張以前總工做的柜，你可以參考一下密度。
