supermax
級別: 工控俠客
精華主題: 0
發帖數量: 590 個
工控威望: 2540 點
下載積分: 3642 分
在線時間: 375(小時)
注冊時間: 2011-03-20
最后登錄: 2021-03-26
查看supermax的 主題 / 回貼
24樓  發表于: 2012-08-26 10:20
樓主懂電力拖動，其實這種電路你應該能搞定，這種設備加機械制動是不現實的，換成步進電機吧!
sylgq
印刷包裝機電維修
級別: 論壇先鋒
精華主題: 0
發帖數量: 1066 個
工控威望: 1253 點
下載積分: 14615 分
在線時間: 1198(小時)
注冊時間: 2011-07-18
最后登錄: 2025-04-19
查看sylgq的 主題 / 回貼
25樓  發表于: 2012-08-26 10:32
靠幾個元件是不能實現的，必須改造。
scxclzyzb
級別: 家園�？�
精華主題: 0
發帖數量: 842 個
工控威望: 897 點
下載積分: 31106 分
在線時間: 624(小時)
注冊時間: 2009-10-25
最后登錄: 2025-05-06
查看scxclzyzb的 主題 / 回貼
26樓  發表于: 2012-08-26 10:39
用兩個時間繼電器就行，克服慣性，在輸出軸上加一個離合剎車。
tanqinglei
級別: 略有小成
精華主題: 0
發帖數量: 130 個
工控威望: 277 點
下載積分: 942 分
在線時間: 50(小時)
注冊時間: 2012-06-10
最后登錄: 2017-07-29
查看tanqinglei的 主題 / 回貼
27樓  發表于: 2012-08-26 14:01
24樓的老師謝謝你啊，你的圖能實現，我現在是用的兩個時間繼電器實現，如果只用一個時間繼電器不用中繼能實現嗎
小磊
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
28樓  發表于: 2012-08-26 14:12
樓主這是考試題目嗎！HO!HO!
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
29樓  發表于: 2012-08-26 14:13
有意思
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
30樓  發表于: 2012-08-26 14:23
能實現！而且電路簡潔。
123888
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 191 點
下載積分: 570 分
在線時間: 38(小時)
注冊時間: 2008-05-26
最后登錄: 2024-12-05
查看123888的 主題 / 回貼
31樓  發表于: 2012-08-26 21:16
不用中繼有一個問題：初次開機時要等待時間繼電器計時到才能啟動正反轉。
licong1238
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 125 點
下載積分: 542 分
在線時間: 33(小時)
注冊時間: 2010-01-20
最后登錄: 2025-03-25
查看licong1238的 主題 / 回貼
32樓  發表于: 2012-08-27 04:07

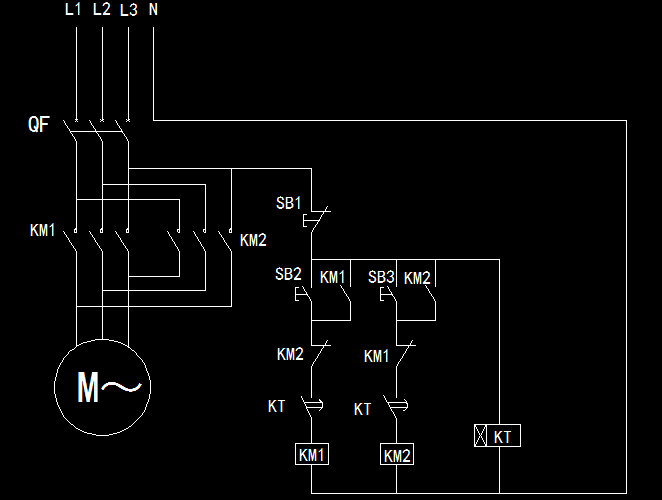

圖片：
這個圖應該可以解決你所說的問題，加一個時間繼電器延時閉合就行了，當每次電機停止以后只有延時閉合了才能再次啟動．
好好學習
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
33樓  發表于: 2012-08-27 12:04
引用
引用第33樓licong1238于2012-08-27 04:07發表的  :
這個圖應該可以解決你所說的問題，加一個時間繼電器延時閉合就行了，當每次電機停止以后只有延時閉合了才能再次啟動．

你計時器的觸頭的箭頭畫反了，而且用一個串在正反轉接觸公共部分就行。
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
34樓  發表于: 2012-08-27 12:06
要用瞬時斷開延時閉合的常開觸頭。
lijinniu
級別: 工控俠客
精華主題: 0
發帖數量: 623 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的 主題 / 回貼
35樓  發表于: 2012-08-27 13:40
其實你可以換一個思路來做的。就用普通的時間繼電器來做就可以了。我的想法是這樣的。當按下停止按扭時時間繼電器自鎖，當設定的時間到了以后才可以按正轉或者反轉的。不過第一次起動時要先按一下停止按扭才可以的。
