12樓發表于: 2012-03-09 10:39

只看該作者 | 小中大

引用
引用第7樓550374389于2012-03-08 22:43發表的 :
[attachment=79634] 加以改進了一下，不過這樣還有一點BUG，假如車剛遮到第一條紅外而沒遮到第二條紅外就又退回去，這樣不行了，真郁悶啊

加個定時不就行了

ymr78419972

宿命的輪回注定了要讓我們?nèi)プ分鹉切╇y以企及卻又十分向往的美麗

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 587 個
工控威望: 2719 點
下載積分: 16620 分
在線時間: 270(小時)
注冊時間: 2009-05-10
最后登錄: 2024-11-16
查看ymr78419972的主題 / 回貼

13樓發表于: 2012-03-09 11:24

只看該作者 | 小中大

不要分成進出門傳感器，請把門外寫成1號傳感器，門內寫成2號傳感器。為了避免車從內部出來，到了2號，又退回去，也為了避免車從外部進來，到了1號，又退回去這種特殊情況�？梢园褭z測分類從1、從1號到2號傳感器這樣的檢測順序看成是進庫，只有車是從1號進，又檢測到了2號，才能算進。出一樣，只有從2號過，又到了1號才算出。進就是計數加1,出就計數減1,你可以用雙向計數器。

樓主留言：

我的邏輯思想就是你這樣的。但是怎么處理好一號傳感器和二號傳感器的邏輯關系呢？最好附帶梯形圖，謝謝了啊。

山河今仍在，壯志在何方？

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1059 個
工控威望: 4902 點
下載積分: 7356 分
在線時間: 2563(小時)
注冊時間: 2010-06-24
最后登錄: 2025-05-04
查看znz43的主題 / 回貼

14樓發表于: 2012-03-09 11:29

只看該作者 | 小中大

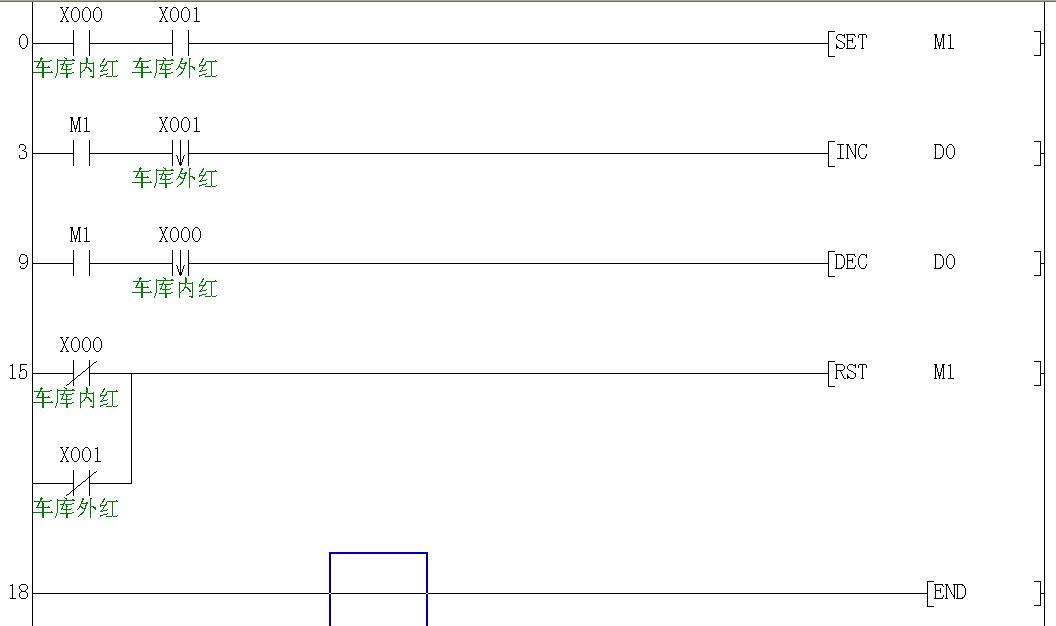

圖片：

兩個紅外間距大到保證人經過只能擋阻一個，而最短的車也要有擋住兩個的機會。
這樣無論進車出車，都有兩個都擋的過程，而出車時內紅外下降沿有效，進車時外紅外下降沿有效。
人進出不能同時擋兩個，不會誤判。

本帖最近評分記錄：

下載積分:+1(hongyongyan) 熱心助人

下載積分:+1(yangjiejie)

下載積分:+5(祥林嫂) 挺好的解決了不分車道問 ..

下載積分:+5(550374389) 優秀文章學習了，寫得不 ..

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

祥林嫂

做工控人，不停地學習，不停地分享、交流。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 912 個
工控威望: 6785 點
下載積分: 5550 分
在線時間: 290(小時)
注冊時間: 2012-02-13
最后登錄: 2019-03-28
查看祥林嫂的主題 / 回貼

15樓發表于: 2012-03-09 12:07

只看該作者 | 小中大

引用
引用第14樓znz43于2012-03-09 11:29發表的 :
兩個紅外間距大到保證人經過只能擋阻一個，而最短的車也要有擋住兩個的機會。
這樣無論進車出車，都有兩個都擋的過程，而出車時內紅外下降沿有效，進車時外紅外下降沿有效。
人進出不能同時擋兩個，不會誤判。

這個方法不錯~好像就算有我說的那種同時進出的情況~有下降沿和內外雙通保持作保證~同時進出也是沒問題的~
