樓主發表于: 2016-12-11 13:18

只看樓主 | 小中大

圖片：

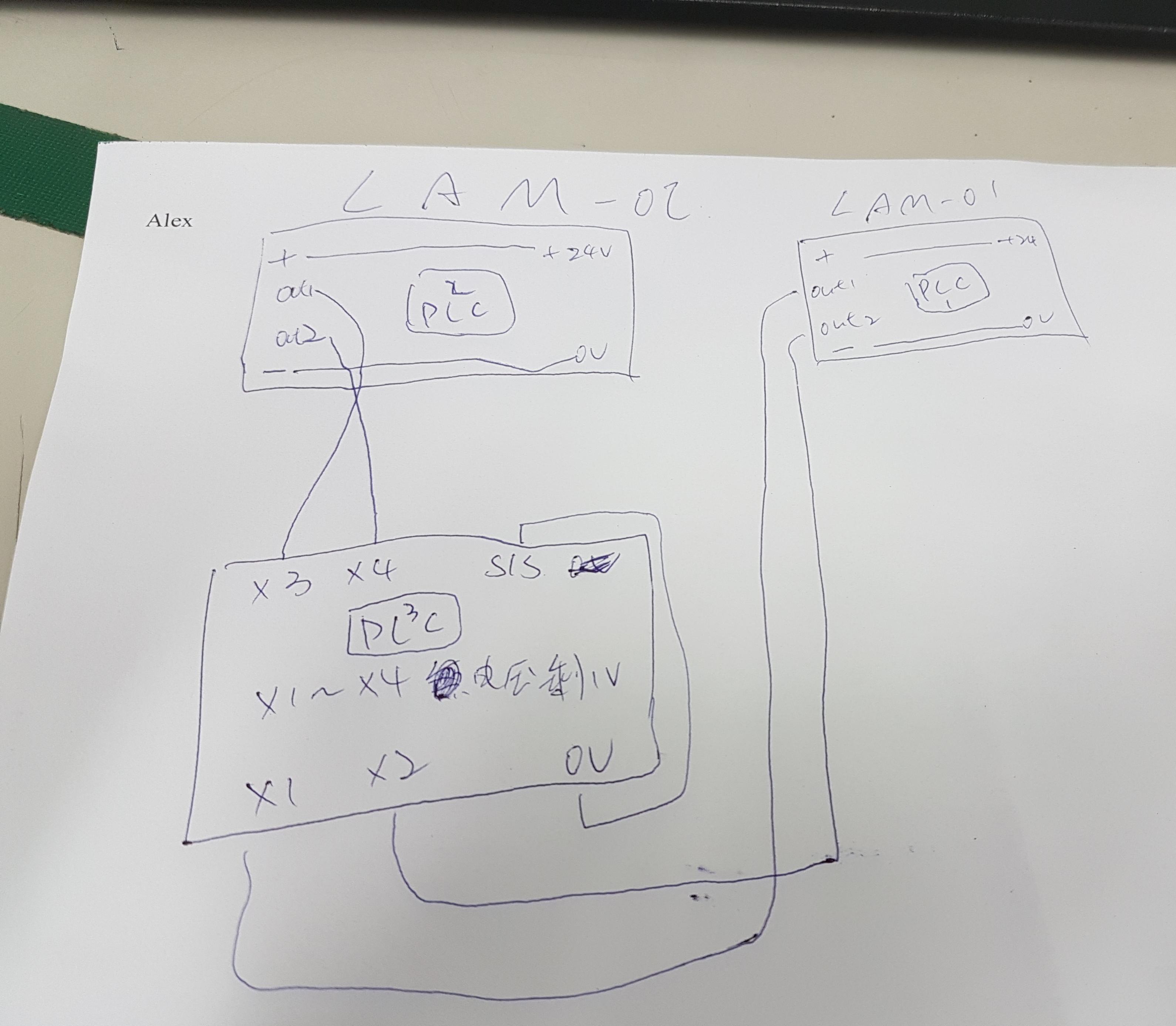

我偷了兩臺機臺+24V的訊號(LAM1、LAM2的壓力感測器)，到新的FX3G PLC上的輸入點。

但是量測FX3G CPU上的輸入點 電壓只剩下1V....

請問是哪邊出了問題...謝謝。

學習才能進步

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 25 個
工控威望: 280 點
下載積分: 742 分
在線時間: 35(小時)
注冊時間: 2016-05-30
最后登錄: 2025-04-07
查看學習才能進步的主題 / 回貼

1樓發表于: 2016-12-11 15:46

只看該作者 | 小中大

三菱要模擬量模塊的你用了，歐姆龍CP1H的就不用模塊了

a0919362340

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 109 點
下載積分: 544 分
在線時間: 5(小時)
注冊時間: 2016-11-11
最后登錄: 2017-04-05
查看a0919362340的主題 / 回貼

2樓發表于: 2016-12-11 15:51

只看該作者 | 小中大

不太懂意思@@

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8291 個
工控威望: 10425 點
下載積分: 21207 分
在線時間: 3086(小時)
注冊時間: 2007-03-01
最后登錄: 2025-05-05
查看guochunyi的主題 / 回貼

3樓發表于: 2016-12-11 16:13

只看該作者 | 小中大

你的壓力感測器輸出的信號是開關量還是模擬量?如果是模擬量類型信號,接入FX3G,需要用到模擬量模塊的。因?yàn)槿釬X3G本體不帶模擬量接線功能。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8291 個
工控威望: 10425 點
下載積分: 21207 分
在線時間: 3086(小時)
注冊時間: 2007-03-01
最后登錄: 2025-05-05
查看guochunyi的主題 / 回貼

4樓發表于: 2016-12-11 16:15

只看該作者 | 小中大

如果壓力感測器來的信號是開關量,你的PLC的0V還需要和壓力感測器來的0V接到一起才可以的。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

a0919362340

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 109 點
下載積分: 544 分
在線時間: 5(小時)
注冊時間: 2016-11-11
最后登錄: 2017-04-05
查看a0919362340的主題 / 回貼

5樓發表于: 2016-12-11 17:08

只看該作者 | 小中大

對 是開關的!!

因?yàn)槲矣袃膳_(tái)LAM機臺，這樣等於是說要將兩個壓力感測器並聯在一起，之後再將0V接到FX3G上，不知道會不會出問題。

a0919362340

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 109 點
下載積分: 544 分
在線時間: 5(小時)
注冊時間: 2016-11-11
最后登錄: 2017-04-05
查看a0919362340的主題 / 回貼

6樓發表于: 2016-12-11 17:09

只看該作者 | 小中大

不太明白這樣接線該怎麼接....

a0919362340

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 109 點
下載積分: 544 分
在線時間: 5(小時)
注冊時間: 2016-11-11
最后登錄: 2017-04-05
查看a0919362340的主題 / 回貼

7樓發表于: 2016-12-11 17:15

只看該作者 | 小中大

如果FX3G PLC S/S目前的0V不移除，將兩個壓力感測器的0V都搭接在S/S即可，是這個意思嗎？

a0919362340

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 14 個
工控威望: 109 點
下載積分: 544 分
在線時間: 5(小時)
注冊時間: 2016-11-11
最后登錄: 2017-04-05
查看a0919362340的主題 / 回貼

8樓發表于: 2016-12-11 19:37

只看該作者 | 小中大

已經成功囉，感謝您給予的意見。
