工控人家園 綜合討論 急求，我觸摸屏輸入浮點數如何轉換為電機脈沖數

13815109405

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 96 點
下載積分: 590 分
在線時間: 22(小時)
注冊時間: 2016-07-27
最后登錄: 2018-05-19
查看13815109405的主題 / 回貼

樓主發表于: 2016-12-21 19:12

只看樓主 | 小中大

比如我電機輸入12.23mm這個十進制浮點數，用PLC程序怎么轉換為到底我的電機需要轉多少脈沖呢？
現在計算出來是電機正向走80000脈沖，我設備移動1MM.
求大神有空用三菱的程序幫我看下。。。哪怕打個草稿也行啊。。。。或者寫下流程步驟也行啊。。。。
跪謝！
或者有這方面的案列嗎？

[ 此帖被13815109405在2016-12-21 19:48重新編輯 ]

xiao_ming

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 415 個
工控威望: 1510 點
下載積分: 676 分
在線時間: 1234(小時)
注冊時間: 2016-01-13
最后登錄: 2025-05-05
查看xiao_ming的主題 / 回貼

1樓發表于: 2016-12-21 20:12

只看該作者 | 小中大

既然是伺服電機,一定可設電子齒輪比為什麼不設電機一個脈波
為0.01mm好理解,又好計算不用鑽牛角尖吧

sl0301

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 198 個
工控威望: 348 點
下載積分: 834 分
在線時間: 226(小時)
注冊時間: 2008-04-17
最后登錄: 2025-05-06
查看sl0301的主題 / 回貼

2樓發表于: 2016-12-21 20:38

只看該作者 | 小中大

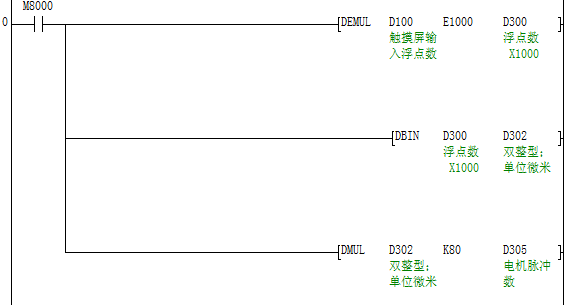

圖片：

先看看吧

樓主留言：

真誠感謝！

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2859 個
工控威望: 3631 點
下載積分: 3546 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-04
查看tingfenghu的主題 / 回貼

3樓發表于: 2016-12-21 20:53

只看該作者 | 小中大

觸摸屏輸入數值一般都可以設置比例,輸入12.33,比例放大1000,PLC的值12330,移動每0.001mm就是80,所需要的脈沖就是12330X80,盡量不要用浮點.

本帖最近評分記錄：

下載積分:+3(guochunyi) 熱心助人！

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

shebao8803

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 99 點
下載積分: 648 分
在線時間: 24(小時)
注冊時間: 2016-10-12
最后登錄: 2025-01-03
查看shebao8803的主題 / 回貼

4樓發表于: 2016-12-21 20:57

只看該作者 | 小中大

3樓大神說的沒錯！

ludaolang

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 95 點
下載積分: 670 分
在線時間: 10(小時)
注冊時間: 2016-11-13
最后登錄: 2017-11-13
查看ludaolang的主題 / 回貼

5樓發表于: 2017-01-01 09:34

只看該作者 | 小中大

如你說的“現在計算出來是電機正向走80000脈沖，我設備移動1MM”，那么0.01mm發800個脈沖嗎，12.23mm就是發送1223*800個脈沖。在觸摸屏不要選擇浮點數，一般選擇整數帶小數數點的，觸摸屏上小數在plc寄存器是不表現出來，觸摸屏12.23在plc寄存器中就是1223。

楊一敏

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 482 個
工控威望: 3022 點
下載積分: 2523 分
在線時間: 428(小時)
注冊時間: 2008-03-19
最后登錄: 2025-04-21
查看楊一敏的主題 / 回貼

6樓發表于: 2017-01-02 23:19

只看該作者 | 小中大

算求

ma924888027

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1243 個
工控威望: 5843 點
下載積分: 551 分
在線時間: 259(小時)
注冊時間: 2012-10-18
最后登錄: 2024-12-05
查看ma924888027的主題 / 回貼

7樓發表于: 2017-01-07 16:05

只看該作者 | 小中大

用的什么品牌的PLC？我們用的歐姆龍的，通過數據類型轉換就好了。先用浮點乘*F,再轉換成整數FIXL。
