樓主發表于: 2017-04-25 16:50

只看樓主 | 小中大

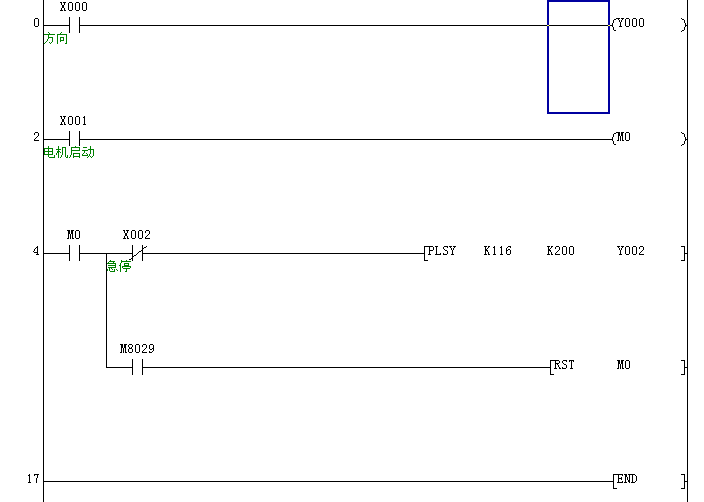

圖片：

步進電機點動，按下按紐驅動，松開停止。

luky913

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 109 個
工控威望: 639 點
下載積分: 21076 分
在線時間: 220(小時)
注冊時間: 2013-11-29
最后登錄: 2024-09-11
查看luky913的主題 / 回貼

1樓發表于: 2017-04-25 16:54

只看該作者 | 小中大

這個你得先說說是什么樣的PLC

樓主留言：

易控王的EC2N-40MT,支持FX1N(C)和FX2N(C)。Y0控制方向，Y1驅動電機。可行嗎？

老學生

梅花香自苦寒來

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 295 個
工控威望: 621 點
下載積分: 10475 分
在線時間: 274(小時)
注冊時間: 2013-01-08
最后登錄: 2025-01-11
查看老學生的主題 / 回貼

2樓發表于: 2017-04-25 17:10

只看該作者 | 小中大

Y2驅動電機，怎么是Y0控制方向？

樓主留言：

易控王的EC2N-40MT,支持FX1N(C)和FX2N(C)。Y0控制方向，Y1驅動電機�？尚袉幔�

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2033 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-05-07
查看周家大少的主題 / 回貼

3樓發表于: 2017-04-25 18:06

只看該作者 | 小中大

應該用的是三菱fx3u或5u的plc,這樣編程可以實現你所說的功能，但是最后那個rst m0有點多余，然并卵。

樓主留言：

易控王的EC2N-40MT,支持FX1N(C)和FX2N(C)。Y0控制方向，Y1驅動電機�？尚袉�？

QQ：611369538
微信：ZMF2KXL

jemshebei

學徒

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 204 點
下載積分: 454 分
在線時間: 15(小時)
注冊時間: 2007-10-24
最后登錄: 2023-11-30
查看jemshebei的主題 / 回貼

4樓發表于: 2017-04-25 20:25

只看該作者 | 小中大

套路太深，先看看手冊吧

wangyue

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wangyue的主題 / 回貼

5樓發表于: 2017-04-26 09:13

只看該作者 | 小中大

如果用的是三菱FX3U系列，想監控Y0輸出的話，用M8340（Y0發脈沖時ON,不發時OFF）。最后的復位指令可以不用。

樓主留言：

易控王的EC2N-40MT,支持FX1N(C)和FX2N(C)。Y0控制方向，Y1驅動電機�？尚袉幔�

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2033 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-05-07
查看周家大少的主題 / 回貼

6樓發表于: 2017-04-26 21:07

只看該作者 | 小中大

應該可以，但是你程序上明明寫的是y2輸出脈沖啊，怎么又變成y1了的？

QQ：611369538
微信：ZMF2KXL
