工控人家園 三菱工控論壇 請教大家，如何一個寄存器顯示多個ASCII字符

505311849

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 134 點
下載積分: 726 分
在線時間: 22(小時)
注冊時間: 2017-08-07
最后登錄: 2018-06-24
查看505311849的主題 / 回貼

樓主發表于: 2017-09-14 18:03

只看樓主 | 小中大

程序里面看到一串字符8fka650032c8，12位都是ASCII碼，分別存在6個寄存器里面。但是在GOT中發現選擇一個ASCII顯示碼框，關聯的只是一個寄存器D5000，卻顯示了整穿12位字符，這是如何實現的？

gadna9

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 95 個
工控威望: 202 點
下載積分: 823 分
在線時間: 41(小時)
注冊時間: 2016-08-02
最后登錄: 2019-12-06
查看gadna9的主題 / 回貼

1樓發表于: 2017-09-14 22:53

只看該作者 | 小中大

觸摸屏本身就有這個功能，只需選擇ASCII顯示，設定顯示位數就行

zmrs163

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 390 個
工控威望: 538 點
下載積分: 1512 分
在線時間: 330(小時)
注冊時間: 2017-06-12
最后登錄: 2025-04-30
查看zmrs163的主題 / 回貼

2樓發表于: 2017-09-15 08:00

只看該作者 | 小中大

有截圖嗎？應該不是三菱的觸摸屏吧？

zmrs163

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 390 個
工控威望: 538 點
下載積分: 1512 分
在線時間: 330(小時)
注冊時間: 2017-06-12
最后登錄: 2025-04-30
查看zmrs163的主題 / 回貼

3樓發表于: 2017-09-15 10:09

只看該作者 | 小中大

剛剛試了一下，三菱的觸摸屏設置的話也是只關聯一個寄存器地址，但是實際上根據顯示的位數也使用了之后的寄存器。其實想想也是不可能只用一個寄存器的，16位儲存12個字符串，再怎么壓縮都不可能

樓主留言：

對呀，所以這就不懂了

peng0829

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 119 點
下載積分: 1715 分
在線時間: 110(小時)
注冊時間: 2014-12-05
最后登錄: 2023-01-17
查看peng0829的主題 / 回貼

4樓發表于: 2017-09-15 18:24

只看該作者 | 小中大

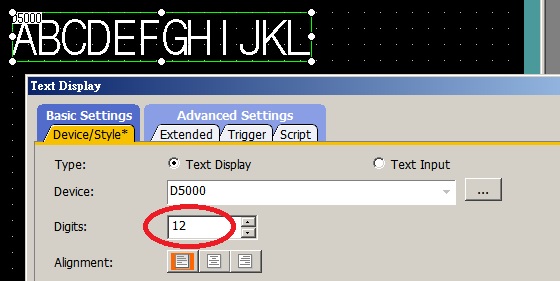

One word device is stored with 16 bits.
1 byte is stored with 8 bits.
A string of 12 bytes is stores with 6 words.
D5000~D5005 are 6 words(=12 bytes)

本帖最近評分記錄：

下載積分:+2(505311849) 搜嘎�。�

gdlghys

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 126 個
工控威望: 1139 點
下載積分: 12628 分
在線時間: 116(小時)
注冊時間: 2016-12-04
最后登錄: 2025-05-05
查看gdlghys的主題 / 回貼

5樓發表于: 2017-09-15 19:14

只看該作者 | 小中大

學習了

505311849

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 134 點
下載積分: 726 分
在線時間: 22(小時)
注冊時間: 2017-08-07
最后登錄: 2018-06-24
查看505311849的主題 / 回貼

6樓發表于: 2017-09-15 22:06

只看該作者 | 小中大

學習了，謝謝大家
