樓主發表于: 2018-05-25 17:06

只看樓主 | 小中大

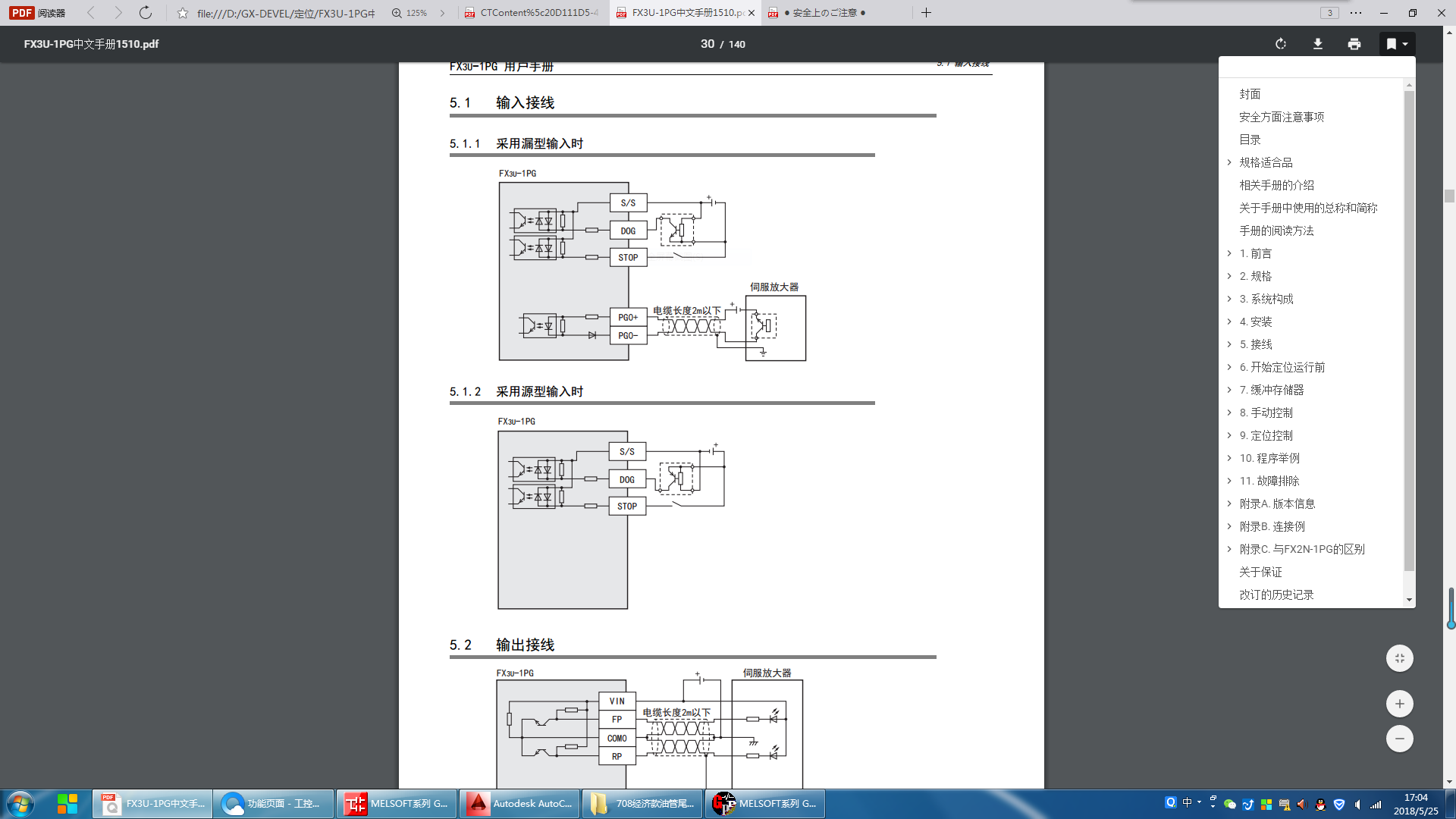

圖片：

大家好；請問FX3U-1PG定位模塊與臺達B2的驅動接線問題。模塊中的PG0+和PG0-接零點信號而且和驅動相連接，那么這個開關怎么接線啊。請高手指教。急等！

cbk

級別: 略有小成

精華主題: 0
發帖數量: 111 個
工控威望: 238 點
下載積分: 39298 分
在線時間: 229(小時)
注冊時間: 2010-12-12
最后登錄: 2025-04-29
查看cbk的主題 / 回貼

1樓發表于: 2018-05-26 08:15

只看該作者 | 小中大

采用漏型接法的多！
順便接，那種接法有信號就用那種！
不會燒的！

我愛工控

級別: 略有小成

精華主題: 0
發帖數量: 263 個
工控威望: 411 點
下載積分: 503 分
在線時間: 327(小時)
注冊時間: 2008-06-27
最后登錄: 2025-04-23
查看我愛工控的主題 / 回貼

2樓發表于: 2018-05-26 08:40

只看該作者 | 小中大

謝謝！這是與驅動的連接但還要外接開關啊，是不是接近開關的輸出線接到PG0-就行了呢

yy249677480

級別: 略有小成

精華主題: 0
發帖數量: 129 個
工控威望: 313 點
下載積分: 3533 分
在線時間: 134(小時)
注冊時間: 2012-10-08
最后登錄: 2025-03-08
查看yy249677480的主題 / 回貼

3樓發表于: 2018-05-26 10:46

只看該作者 | 小中大

這只是一個回原點的信號，可接可不接，看你實際情況需不需要回原點。做好硬限位就行

lzmtxp99

級別: 家園常客

精華主題: 0
發帖數量: 493 個
工控威望: 710 點
下載積分: 1873 分
在線時間: 519(小時)
注冊時間: 2010-12-16
最后登錄: 2025-04-30
查看lzmtxp99的主題 / 回貼

4樓發表于: 2018-05-28 13:33

只看該作者 | 小中大

零點信號是伺服那邊給的，一般不接，主要是伺服復位時候用。
