rqhan

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 169 點
下載積分: 569 分
在線時間: 60(小時)
注冊時間: 2010-08-09
最后登錄: 2025-04-09
查看rqhan的主題 / 回貼

24樓發表于: 2019-02-28 01:36

只看該作者 | 小中大

通訊線不對
PLC             HMI
2                    9
3                    6
9                      5
45短

rqhan

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 169 點
下載積分: 569 分
在線時間: 60(小時)
注冊時間: 2010-08-09
最后登錄: 2025-04-09
查看rqhan的主題 / 回貼

25樓發表于: 2019-02-28 01:40

只看該作者 | 小中大

我現在用的和你的一樣，沒問題

rqhan

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 169 點
下載積分: 569 分
在線時間: 60(小時)
注冊時間: 2010-08-09
最后登錄: 2025-04-09
查看rqhan的主題 / 回貼

26樓發表于: 2019-02-28 01:43

只看該作者 | 小中大

引用
引用第3樓夢雨天涯于2019-02-15 15:03發表的 :

HMI邊2-PLC3,HMI3-PLC2,HMI5-PLC9，PLC4,5短接。

這個不對

rqhan

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 169 點
下載積分: 569 分
在線時間: 60(小時)
注冊時間: 2010-08-09
最后登錄: 2025-04-09
查看rqhan的主題 / 回貼

27樓發表于: 2019-02-28 01:44

只看該作者 | 小中大

引用
引用第6樓夢雨天涯于2019-02-18 09:13發表的 :

這個圖對

conchnit

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 131 個
工控威望: 456 點
下載積分: 6127 分
在線時間: 70(小時)
注冊時間: 2013-03-17
最后登錄: 2025-02-20
查看conchnit的主題 / 回貼

28樓發表于: 2019-02-28 12:31

只看該作者 | 小中大

自己重新換根線,然后換個擴展模塊,排除法

踏實走好每一步. 承接自動化項目.

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4669 個
工控威望: 8069 點
下載積分: 17303 分
在線時間: 3242(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-05
查看夢雨天涯的主題 / 回貼

29樓發表于: 2019-03-06 20:48

只看該作者 | 小中大

引用
引用第26樓rqhan于2019-02-28 01:43發表的 :

這個不對

可是我用歐姆龍專用的協議可以啊

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4669 個
工控威望: 8069 點
下載積分: 17303 分
在線時間: 3242(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-05
查看夢雨天涯的主題 / 回貼

30樓發表于: 2019-03-06 20:50

只看該作者 | 小中大

引用
引用第24樓rqhan于2019-02-28 01:36發表的  :
通訊線不對
PLC             HMI
2                    9
3                    6
9                      5
.......

是這樣的啊

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4669 個
工控威望: 8069 點
下載積分: 17303 分
在線時間: 3242(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-05
查看夢雨天涯的主題 / 回貼

31樓發表于: 2019-03-06 20:51

只看該作者 | 小中大

引用
引用第25樓rqhan于2019-02-28 01:40發表的 :

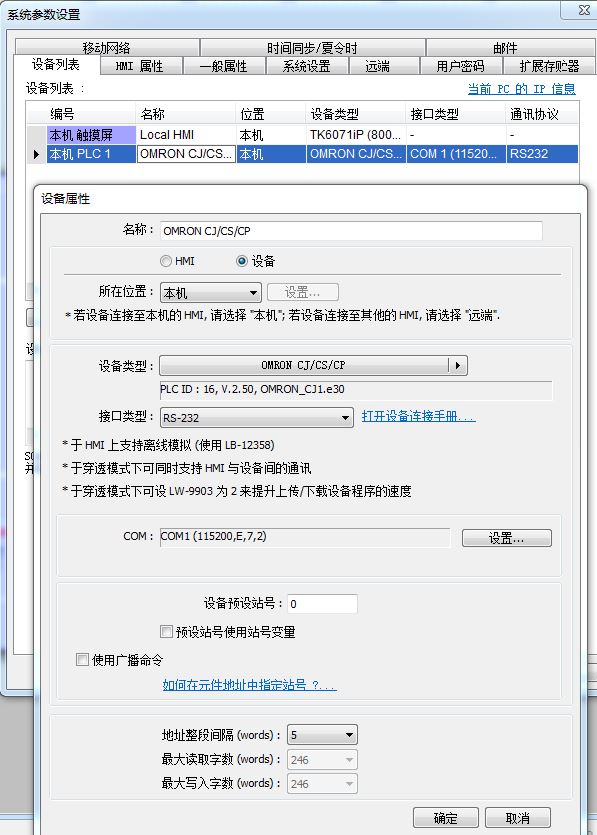

我現在用的和你的一樣，沒問題 [attachment=230454]

可以
發給我一下嗎？包括ximenzi程序，就簡單做一個來控制輸出就行

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4669 個
工控威望: 8069 點
下載積分: 17303 分
在線時間: 3242(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-05
查看夢雨天涯的主題 / 回貼

32樓發表于: 2019-03-06 20:54

只看該作者 | 小中大

引用
引用第28樓conchnit于2019-02-28 12:31發表的 :
自己重新換根線,然后換個擴展模塊,排除法

換了一個也這樣。線是叫那個威綸觸摸屏專門配歐姆龍的

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

淡淡雨季

以前看到山就想知道山后面是什么，現在我不想知道了

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 241 個
工控威望: 441 點
下載積分: 4368 分
在線時間: 119(小時)
注冊時間: 2018-09-10
最后登錄: 2025-04-24
查看淡淡雨季的主題 / 回貼

33樓發表于: 2019-03-07 13:41

只看該作者 | 小中大

問題解決了沒有？如果按照你說的com1時不時的亮一下，，，，首先應該先確定硬件電路有沒有問題，其次，你調整下波特率和通訊延時。。。。有結果了麻煩告知一下哈

mk自動化

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 204 個
工控威望: 1390 點
下載積分: 5355 分
在線時間: 191(小時)
注冊時間: 2018-03-04
最后登錄: 2025-01-06
查看mk自動化的主題 / 回貼

34樓發表于: 2019-03-07 16:24

只看該作者 | 小中大

COM1 5.6.9. COM2 2.3.5

COM1 RS-232 COM2 RS-485 你選用的是COM2。應該是485接口類型！

多學多用！

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4669 個
工控威望: 8069 點
下載積分: 17303 分
在線時間: 3242(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-05
查看夢雨天涯的主題 / 回貼

35樓發表于: 2019-03-08 20:04

只看該作者 | 小中大

圖片：

樓上你看看

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
