樓主發表于: 2019-08-02 16:53

只看樓主 | 小中大

圖片：

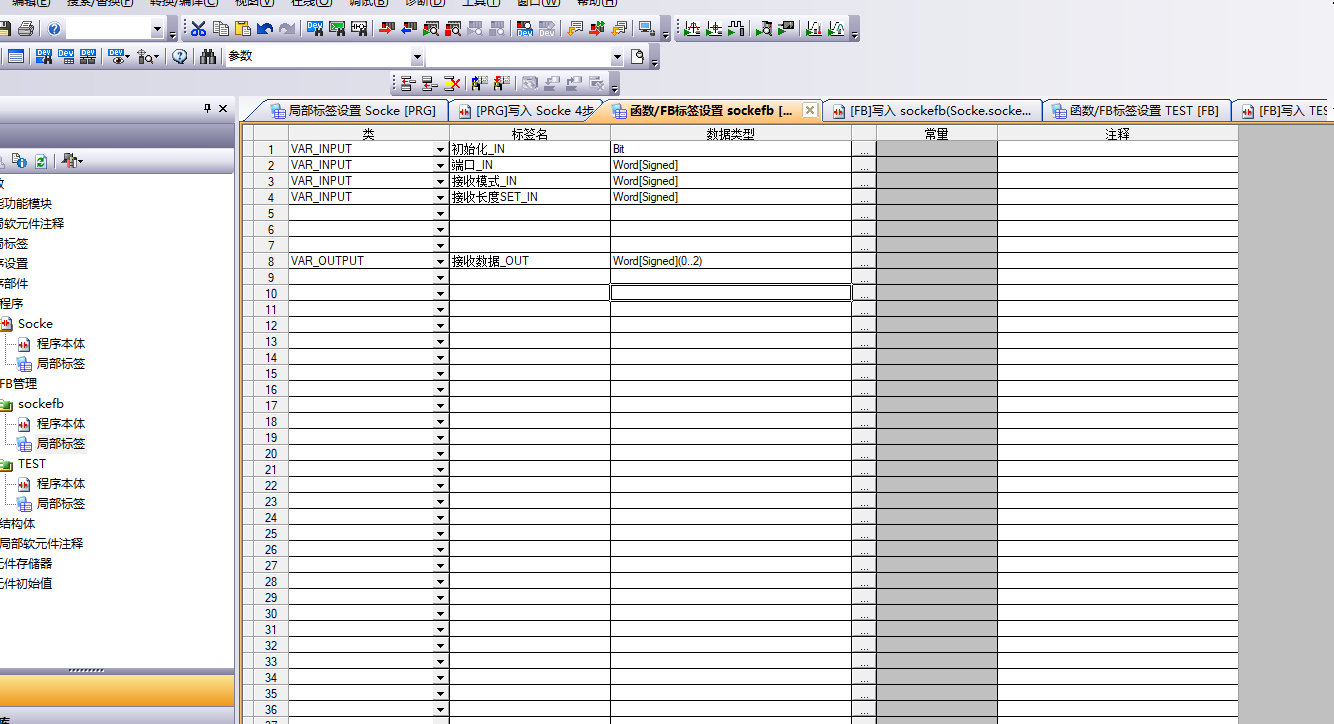

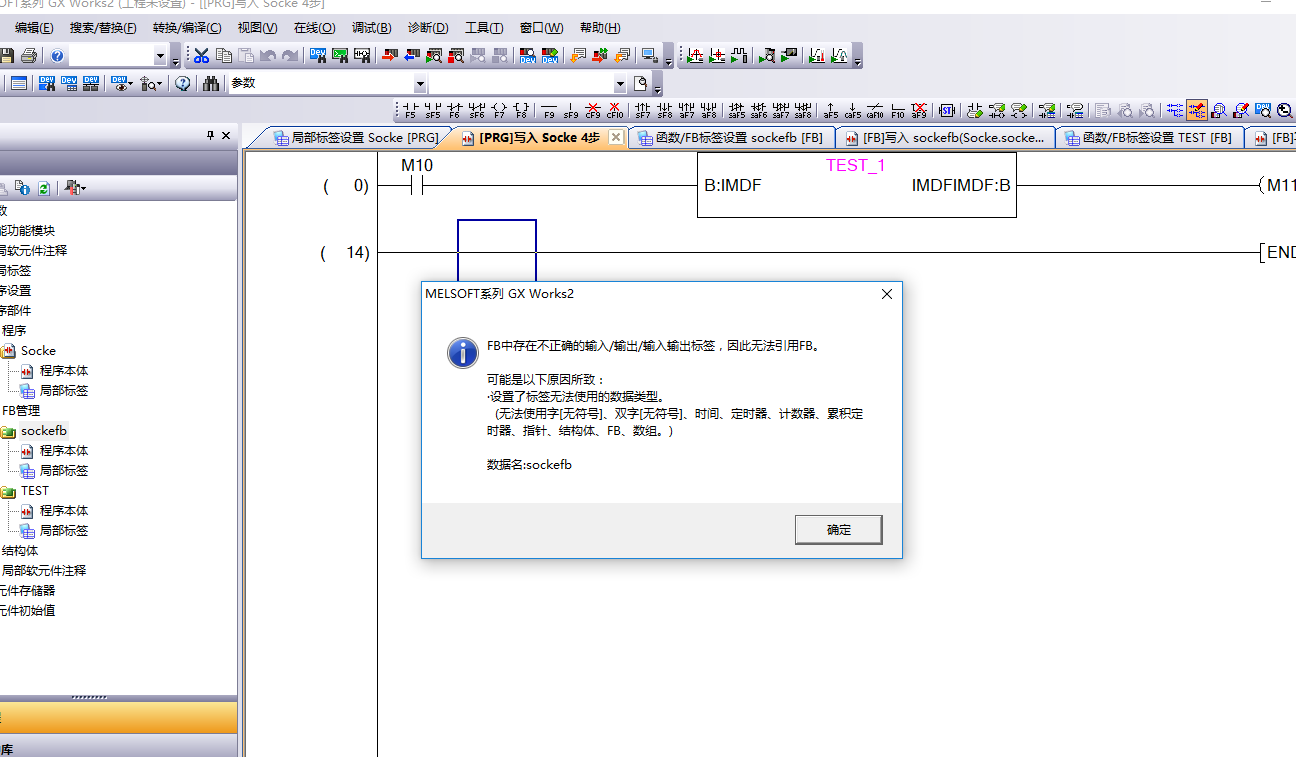

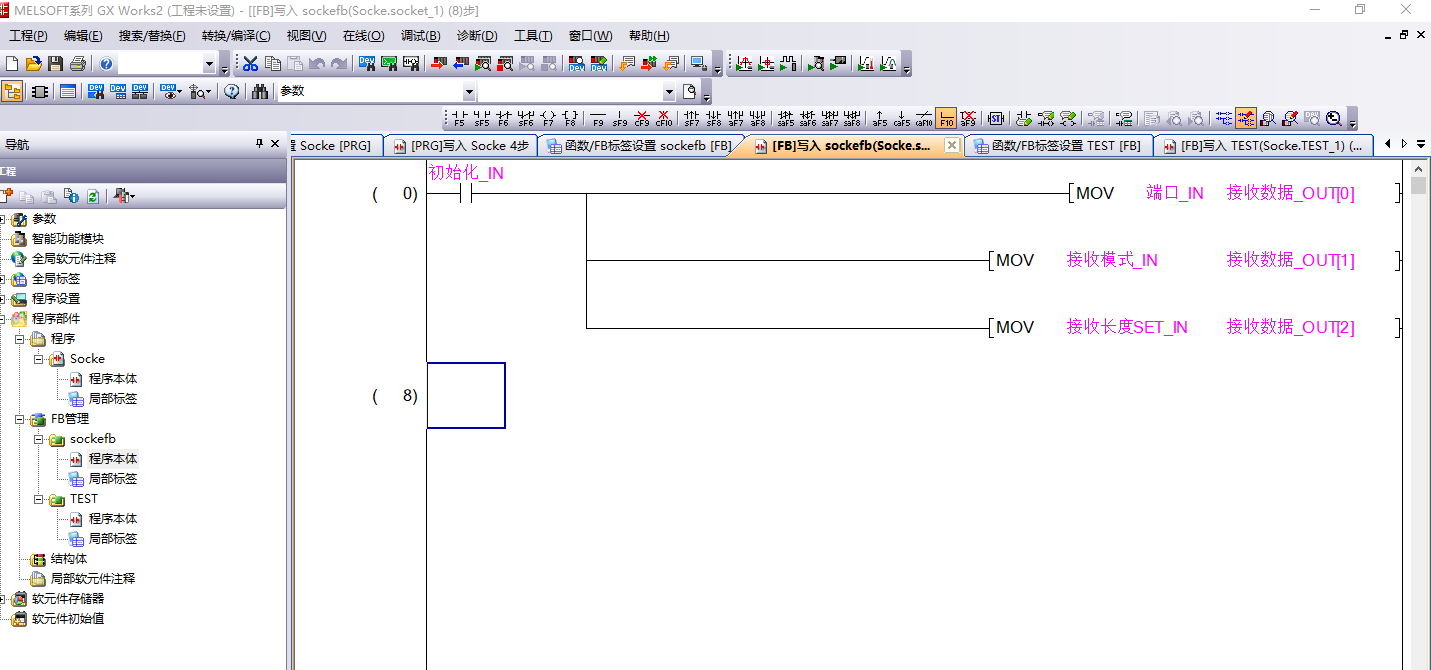

在FB塊中，OUTPUT 用了數組后提示有不正確的標簽，拖不到梯形圖中去

[ 此帖被sbyygyfn在2019-08-02 16:58重新編輯 ]

w45062099

多做事，少說話!

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 341 個
工控威望: 451 點
下載積分: 1295 分
在線時間: 1056(小時)
注冊時間: 2014-10-23
最后登錄: 2025-04-24
查看w45062099的主題 / 回貼

1樓發表于: 2019-08-02 17:01

只看該作者 | 小中大

定義輸出的是一個數組，實際輸出的不是數組，不是這樣玩的

每天只要小小一步都是在進步！

sbyygyfn

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 141 點
下載積分: 313 分
在線時間: 67(小時)
注冊時間: 2015-08-13
最后登錄: 2024-02-24
查看sbyygyfn的主題 / 回貼

2樓發表于: 2019-08-02 17:06

只看該作者 | 小中大

引用
引用第1樓w45062099于2019-08-02 17:01發表的 :
定義輸出的是一個數組，實際輸出的不是數組，不是這樣玩的

請教下，我如果想輸出數應該怎樣去定義？

hefq

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 616 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1529(小時)
注冊時間: 2008-07-03
最后登錄: 2025-05-02
查看hefq的主題 / 回貼

3樓發表于: 2019-08-02 18:41

只看該作者 | 小中大

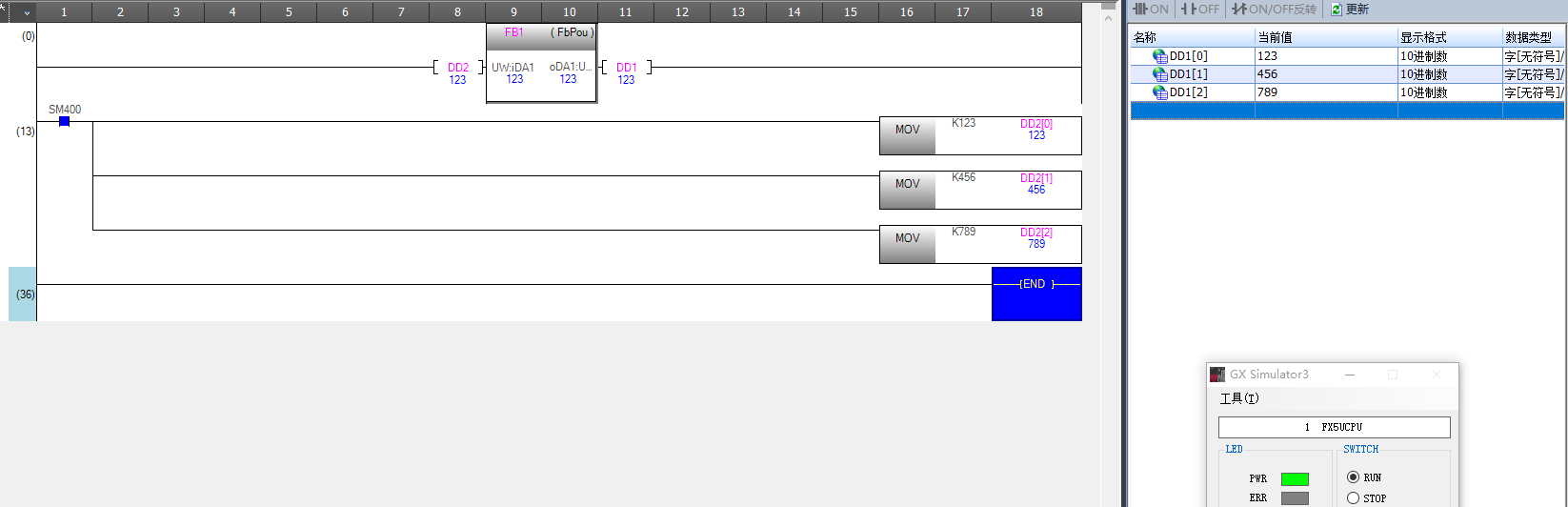

GX works 3 里面是可以的

hefq

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 616 個
工控威望: 811 點
下載積分: 1928 分
在線時間: 1529(小時)
注冊時間: 2008-07-03
最后登錄: 2025-05-02
查看hefq的主題 / 回貼

4樓發表于: 2019-08-02 18:47

只看該作者 | 小中大

GX works 2就是不支持FB里用數組，沒辦法，等軟件更新吧，或者等GX works 3支持舊PLC
FB還是西門子好用，真正的無拘無束，只有想不到，沒有做不到，三菱是這不行那不行，

sbyygyfn

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 141 點
下載積分: 313 分
在線時間: 67(小時)
注冊時間: 2015-08-13
最后登錄: 2024-02-24
查看sbyygyfn的主題 / 回貼

5樓發表于: 2019-08-02 21:29

只看該作者 | 小中大

引用
引用第4樓hefq于2019-08-02 18:47發表的 :
GX works 2就是不支持FB里用數組，沒辦法，等軟件更新吧，或者等GX works 3支持舊PLC
FB還是西門子好用，真正的無拘無束，只有想不到，沒有做不到，三菱是這不行那不行，

感謝解惑，如果是不行沒有這個功能的話，可以用別的方法，三菱FB塊也是剛用，就怕有這個功能方法不對沒用出來。

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 9053 分
在線時間: 9646(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-04
查看cvlsam的主題 / 回貼

6樓發表于: 2019-08-03 08:23

只看該作者 | 小中大

引用
引用樓主sbyygyfn于2019-08-02 16:53發表的三菱FB塊中數組問題， :
在FB塊中，OUTPUT 用了數組后提示有不正確的標簽，拖不到梯形圖中去

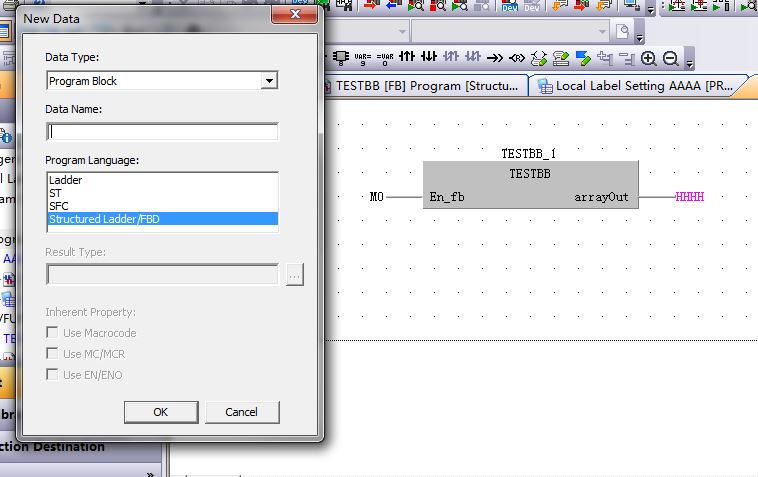

LADDER無法實現這個功能，你需要將你的程序類型改成Structured Ladder/FBD方式。

Good Luck~

楓落云端

施主，腳抬一下

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-04-04
查看楓落云端的主題 / 回貼

7樓發表于: 2019-08-03 09:44

只看該作者 | 小中大

GX works 2只是梯形圖不支持FB里使用數組作為輸入輸出，因為梯形圖編程其實沒有數組的定義，只有偏置值，編譯的時候梯形圖編譯的時候其實并不知道每一個數組的元素具體是占用了多少個地址，也就是說偏置值編譯的時候確定不了數值，所以就編譯不過去;用ST語言或FBD是完全沒有問題的

denghong

我是一只草泥馬.!

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 350 點
下載積分: 1175 分
在線時間: 187(小時)
注冊時間: 2007-10-12
最后登錄: 2025-02-27
查看denghong的主題 / 回貼

8樓發表于: 2019-08-07 14:04

只看該作者 | 小中大

7樓好武功
