樓主發表于: 2020-04-13 18:30

只看樓主 | 小中大

圖片：

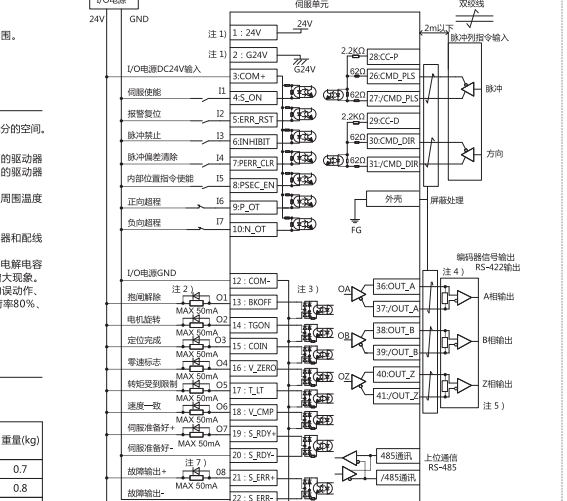

第一次用禾川伺服，按照禾川伺服簡化版說明書，就可以接線了。這次2個伺服是帶剎車的，剎車信號控制由伺服自己控制。附上剎車接線說明，剎車解除是13號引腳，接繼電器線圈負，12號接0v,外置的剎車線接繼電器常開觸點，伺服io接口處1號，3號，28號，29號，19號引腳接24v. 2號接0v, 4號接使能信號，5號接報警復位，27號接脈沖，31號腳接方向，20號接輸入，準備信號，接完線，然后設置一圈脈沖數，就差不多了。

本帖最近評分記錄：

下載積分:+1(lxdddd1)

下載積分:+1(tathui) 感謝分享！

plc

yy191012

你萌好

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 194 點
下載積分: 2301 分
在線時間: 64(小時)
注冊時間: 2015-11-16
最后登錄: 2025-01-06
查看yy191012的主題 / 回貼

1樓發表于: 2021-08-22 22:44

只看該作者 | 小中大

支持頂下

交流學習

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 961 個
工控威望: 1140 點
下載積分: 13885 分
在線時間: 298(小時)
注冊時間: 2017-04-12
最后登錄: 2025-04-27
查看工控菜鳥的主題 / 回貼

2樓發表于: 2021-08-27 09:17

只看該作者 | 小中大

我用的X3E系列，3接24伏+，5接0伏為啥無法復位呢？是不是還需要設置哪里？

sandy_love

感悟生活，創新的源泉...

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 482(小時)
注冊時間: 2008-12-08
最后登錄: 2025-04-17
查看sandy_love的主題 / 回貼

3樓發表于: 2021-11-10 21:46

只看該作者 | 小中大

z相信號的集電極開路輸出在哪里？

ladyis

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 95 個
工控威望: 135 點
下載積分: 5639 分
在線時間: 74(小時)
注冊時間: 2020-08-21
最后登錄: 2022-01-20
查看ladyis的主題 / 回貼

4樓發表于: 2021-11-13 14:23

只看該作者 | 小中大

好，學習了

finiiy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 502 個
工控威望: 644 點
下載積分: 5957 分
在線時間: 427(小時)
注冊時間: 2013-07-25
最后登錄: 2025-04-07
查看finiiy的主題 / 回貼

5樓發表于: 2021-11-13 16:16

只看該作者 | 小中大

伺服調試的方法親給個使用學習筆記
