樓主發表于: 2020-05-25 11:53

只看樓主 | 小中大

內密控的6通道省線的差分輸出8線是不只有ABI沒UVW,如果有它是怎傳輸？

honggun

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1648 個
工控威望: 7074 點
下載積分: 37422 分
在線時間: 932(小時)
注冊時間: 2009-11-16
最后登錄: 2025-05-04
查看honggun的主題 / 回貼

1樓發表于: 2020-05-25 12:03

只看該作者 | 小中大

帶uvw的最低14根線

lhz333

lhz333

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 161 點
下載積分: 1003 分
在線時間: 85(小時)
注冊時間: 2015-09-04
最后登錄: 2024-05-19
查看lhz333的主題 / 回貼

2樓發表于: 2020-05-25 12:39

只看該作者 | 小中大

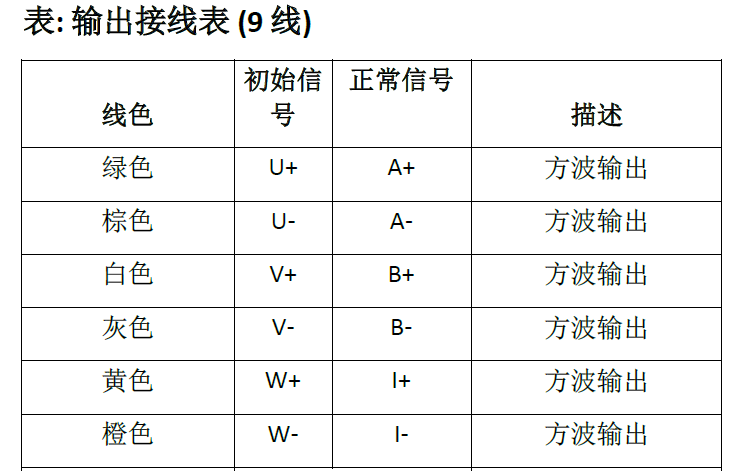

圖片：

引用
引用第1樓honggun于2020-05-25 12:03發表的 :
帶uvw的最低14根線

謝謝我也是這想但看資料這個

lhz333

lhz333

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 161 點
下載積分: 1003 分
在線時間: 85(小時)
注冊時間: 2015-09-04
最后登錄: 2024-05-19
查看lhz333的主題 / 回貼

3樓發表于: 2020-05-25 13:00

只看該作者 | 小中大

這個輸出表表達是怎樣意思

sxguozhifeng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 374 個
工控威望: 421 點
下載積分: 26938 分
在線時間: 89(小時)
注冊時間: 2019-05-14
最后登錄: 2022-12-21
查看sxguozhifeng的主題 / 回貼

4樓發表于: 2020-05-26 10:17

只看該作者 | 小中大

我是來學習的

旋轉編碼器

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 188 個
工控威望: 311 點
下載積分: 1308 分
在線時間: 33(小時)
注冊時間: 2016-12-22
最后登錄: 2025-04-21
查看旋轉編碼器的主題 / 回貼

5樓發表于: 2020-05-26 14:16

只看該作者 | 小中大

TTL差分信號輸出是有A、B、Z、A\、B\、Z\ 6跟信號線要接的
帶U V W三相的是伺服編碼器配套伺服電機使用的，U V W三相是伺服電機調零時對磁極的

旋轉編碼器

lhz333

lhz333

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 161 點
下載積分: 1003 分
在線時間: 85(小時)
注冊時間: 2015-09-04
最后登錄: 2024-05-19
查看lhz333的主題 / 回貼

6樓發表于: 2020-05-26 14:51

只看該作者 | 小中大

引用
引用第5樓旋轉編碼器于2020-05-26 14:16發表的 :
TTL差分信號輸出是有A、B、Z、A\、B\、Z\ 6跟信號線要接的
帶U V W三相的是伺服編碼器配套伺服電機使用的，U V W三相是伺服電機調零時對磁極的

謝謝嗯那用上UVW要14線是不。現就被那表搞不明

旋轉編碼器

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 188 個
工控威望: 311 點
下載積分: 1308 分
在線時間: 33(小時)
注冊時間: 2016-12-22
最后登錄: 2025-04-21
查看旋轉編碼器的主題 / 回貼

7樓發表于: 2020-05-26 15:11

只看該作者 | 小中大

是的
TTL差分帶U V W三相是需要接14跟線的 A B Z A\ B\ Z\ U V W U\ V\ W\ 外加兩根電源線

旋轉編碼器
