工控人家園 綜合討論 西門子1200發脈沖控制禾川伺服X3E問題

張兆楠

番茄先生

級別: 略有小成

精華主題: 0
發帖數量: 314 個
工控威望: 456 點
下載積分: 3067 分
在線時間: 277(小時)
注冊時間: 2014-04-07
最后登錄: 2024-11-09
查看張兆楠的主題 / 回貼

樓主發表于: 2020-06-29 16:12

只看樓主 | 小中大

圖片：

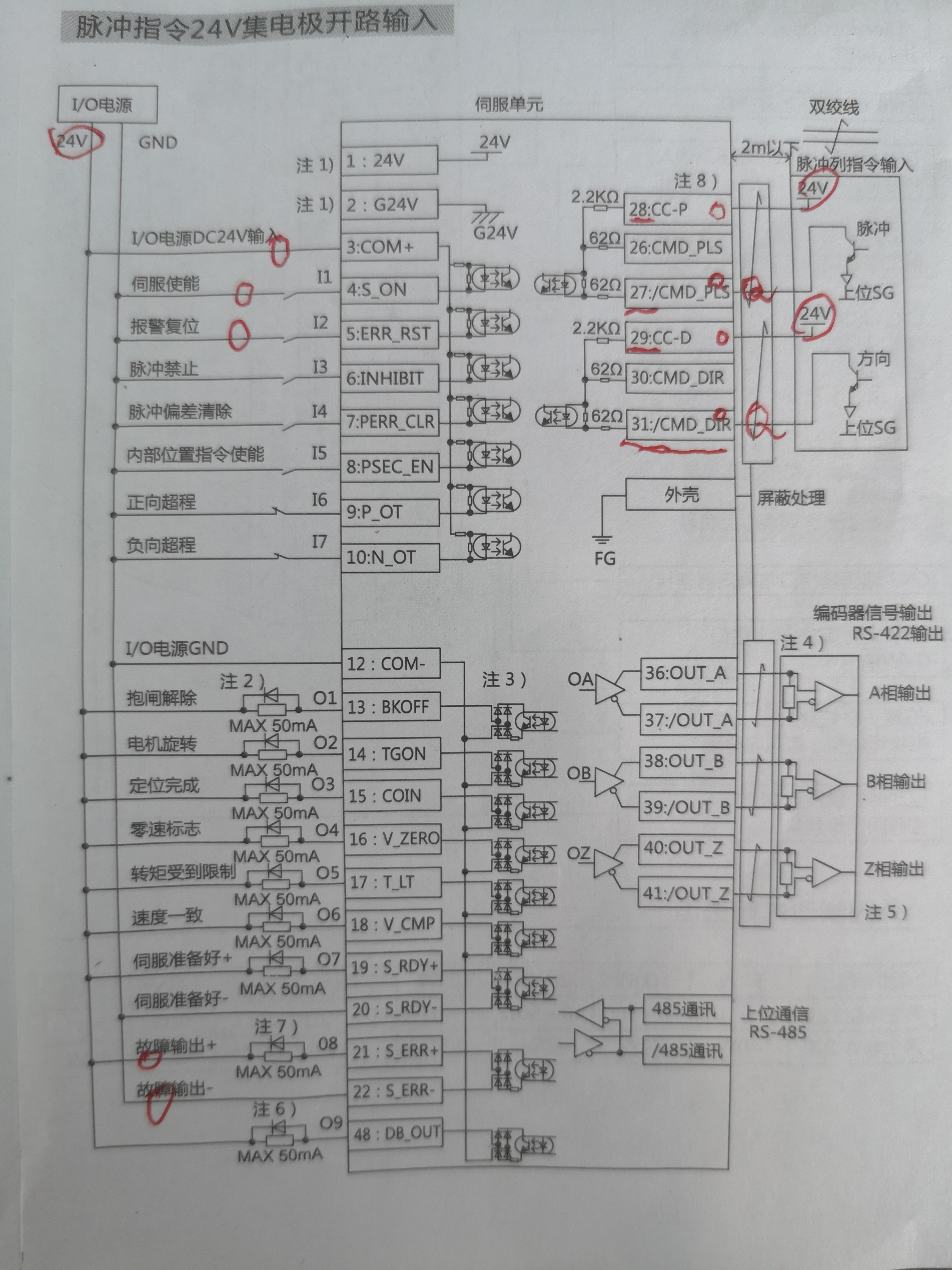

西門子1200發脈沖控制禾川伺服X3E，伺服不轉，接線圖如下
輸出是PNP，所以接線圖中24V我接的0V,使能、復位都有用；
0V接的24V,伺服報警信號也有。現在就是不轉，脈沖有輸出Q，請教一下什么原因，
謝謝

xiaoyan88

級別: 網絡英雄

精華主題: 1 篇
發帖數量: 433 個
工控威望: 6840 點
下載積分: 4532 分
在線時間: 497(小時)
注冊時間: 2009-01-06
最后登錄: 2024-11-30
查看xiaoyan88的主題 / 回貼

1樓發表于: 2020-06-30 08:28

只看該作者 | 小中大

反過來 28JI腳接Q0.0 27腳接0V

海見雨

級別: 探索解密

精華主題: 0
發帖數量: 48 個
工控威望: 177 點
下載積分: 644 分
在線時間: 96(小時)
注冊時間: 2014-03-26
最后登錄: 2024-12-17
查看海見雨的主題 / 回貼

2樓發表于: 2020-06-30 11:04

只看該作者 | 小中大

1200是高電平輸出哦

工控劍俠666

天道酬勤，認真的人做認真的事。

級別: 工控俠客

精華主題: 0
發帖數量: 1017 個
工控威望: 2698 點
下載積分: 22817 分
在線時間: 277(小時)
注冊時間: 2013-03-30
最后登錄: 2025-04-16
查看工控劍俠666的主題 / 回貼

3樓發表于: 2020-06-30 11:57

只看該作者 | 小中大

好好看資料吧，然后再試一下，應該就可以解決問題了。

工控人加油
