工控人家園 三菱工控論壇 關于K1M200的比較各位老師拜托了

q2374392249

人之所以傷心，是因為看得不夠遠�！终Z堂

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 287 點
下載積分: 1862 分
在線時間: 30(小時)
注冊時間: 2019-10-14
最后登錄: 2025-04-21
查看q2374392249的主題 / 回貼

樓主發表于: 2022-04-11 08:30

只看樓主 | 小中大

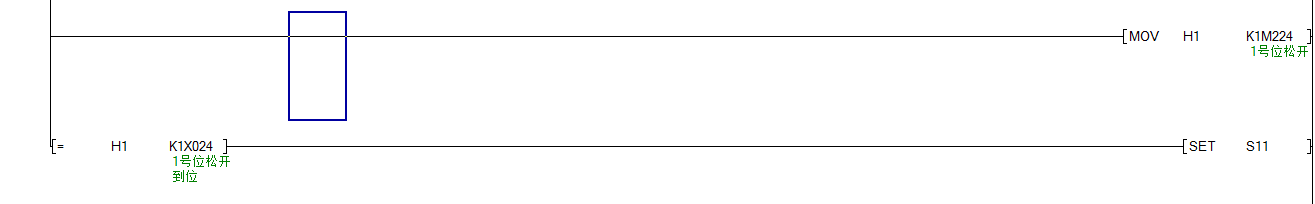

圖片：

在K1M200的比較里面如圖所示，我這個地方是M200-203全部置位有輸出但是我想問一下其中兩個有輸出該怎么寫呢例如M201 M203置位我就沒法比較了

H001是低八位的低四位全部為1 但是好像沒有B1111這種2進制比較的寫法各位老師幫忙看看

人之所以傷心，是因為看得不夠遠。

——林語堂

崇慶陽光

不懈努力,一切皆有可能...

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 780 個
工控威望: 1510 點
下載積分: 7445 分
在線時間: 159(小時)
注冊時間: 2006-08-10
最后登錄: 2025-05-08
查看崇慶陽光的主題 / 回貼

1樓發表于: 2022-04-11 08:56

只看該作者 | 小中大

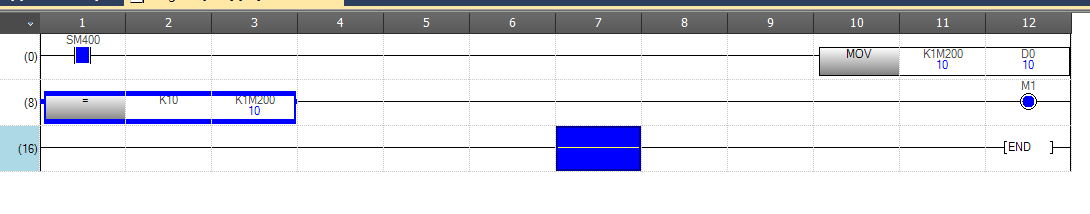

這是M201和M203動作時

樓主留言：

真誠感謝！

不懈努力,一切皆有可能 ...

王瑋北

ggggfnux

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 170 個
工控威望: 234 點
下載積分: 1984 分
在線時間: 163(小時)
注冊時間: 2019-05-22
最后登錄: 2025-05-08
查看王瑋北的主題 / 回貼

2樓發表于: 2022-04-11 09:05

只看該作者 | 小中大

H00F才是低四位全部為1，H是16進制

樓主留言：

是的我忘記了是H0F

zouyunhuang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 106 個
工控威望: 174 點
下載積分: 551 分
在線時間: 31(小時)
注冊時間: 2021-09-18
最后登錄: 2024-10-18
查看zouyunhuang的主題 / 回貼

3樓發表于: 2022-04-11 13:40

只看該作者 | 小中大

沒看懂你說的需求。？

陳0928

陳0928

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 161 點
下載積分: 7508 分
在線時間: 243(小時)
注冊時間: 2021-11-19
最后登錄: 2025-04-25
查看陳0928的主題 / 回貼

4樓發表于: 2022-04-11 16:29

只看該作者 | 小中大

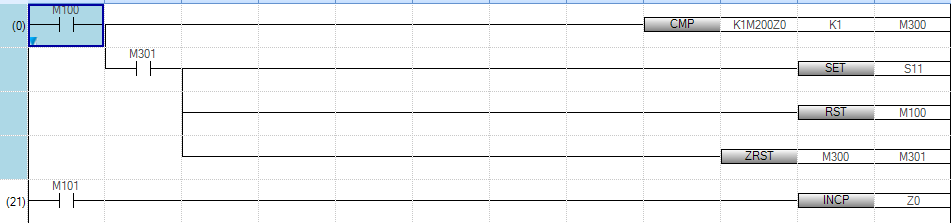

描述：1.比較+變址
圖片：

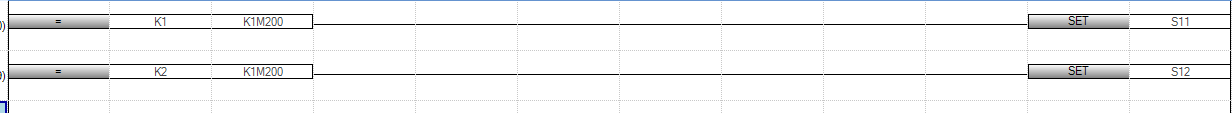

描述：2.利用 MOV K15 K1M200 =SET M200~M203的特性判斷
圖片：

階梯圖部份當然也可以用st

樓主留言：

真誠感謝！

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2859 個
工控威望: 3631 點
下載積分: 3546 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-08
查看tingfenghu的主題 / 回貼

5樓發表于: 2022-04-11 19:12

只看該作者 | 小中大

B1111   HFF
B101    H65
如果只是低四位，先邏輯運算，將高位清零，再比較
任意數   AND    HF,        保留低四位，高位置零
任意數   AND    HF000，保留高4位，低位置零
同樣還有取反，置位。

樓主留言：

真誠感謝！
