樓主發表于: 2022-12-12 10:20

只看樓主 | 小中大

圖片：

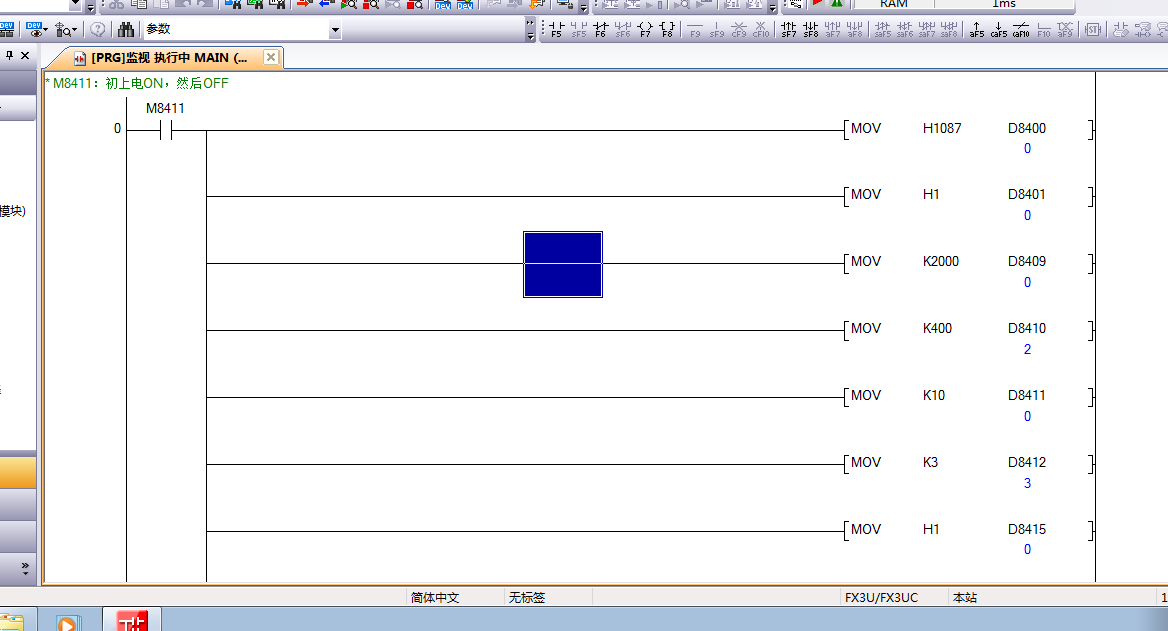

小弟使用三菱FX3U的485BD板擴展插槽進行modbusRTU通信，RTU通信需要使用M8411將參數寫入D8400，類似modbus無協議通信時M8002將參數寫入D8120，但無論如何都調試寫不進去，必須使用M8411這個特殊繼電器，其只在上電一瞬間ON，請問各位如何就解決？

附件：

FX3U測試modbus-RTU通信.zip (175 K) 下載次數:132
網站提示: 請不要用迅雷下載附件，容易出錯

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4675 個
工控威望: 8075 點
下載積分: 17367 分
在線時間: 3250(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-08
查看夢雨天涯的主題 / 回貼

1樓發表于: 2022-12-13 08:12

只看該作者 | 小中大

引用
引用樓主qplcer于2022-12-12 10:20發表的三菱FX3U的ModbusRTU通信參數寫入問題（有程序） :
小弟使用三菱FX3U的485BD板擴展插槽進行modbusRTU通信，RTU通信需要使用M8411將參數寫入D8400，類似modbus無協議通信時M8002將參數寫入D8120，但無論如何都調試寫不進去，必須使用M8411這個特殊繼電器，其只在上電一瞬間ON，請問各位如何就解決？

485BD板不支持這個ADPRW指令，你得換成無協議，或者說你換ADP板……

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2859 個
工控威望: 3631 點
下載積分: 3546 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-08
查看tingfenghu的主題 / 回貼

2樓發表于: 2022-12-13 11:46

只看該作者 | 小中大

FX3U的485BD，用RS指令進行Modbus RTU 通訊，
FX3U支持CRC指令，循環讀寫就可以，
不能使用專用指令通訊。

參考
http://www.mdgt.cn/read-gktid-1658651.html

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

w893061601

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 2007 點
下載積分: 531 分
在線時間: 174(小時)
注冊時間: 2020-04-05
最后登錄: 2025-05-08
查看w893061601的主題 / 回貼

3樓發表于: 2022-12-13 13:05

只看該作者 | 小中大

BD板不支持這個，需要485ADP才可以

淡墨文竹

qplcer

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 110 點
下載積分: 1204 分
在線時間: 1(小時)
注冊時間: 2017-04-20
最后登錄: 2025-04-10
查看qplcer的主題 / 回貼

4樓發表于: 2022-12-14 08:51

只看該作者 | 小中大

謝謝三位大哥的提醒，怪不得我用RS通信能成功，ADPRW始終不成功

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 12939 個
工控威望: 15651 點
下載積分: 44730 分
在線時間: 1001(小時)
注冊時間: 2019-06-05
最后登錄: 2025-05-08
查看雪山飛狐的主題 / 回貼

5樓發表于: 2022-12-16 07:30

只看該作者 | 小中大

謝謝分享。

zhenhai

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 303 點
下載積分: 6058 分
在線時間: 118(小時)
注冊時間: 2014-04-12
最后登錄: 2025-04-14
查看zhenhai的主題 / 回貼

6樓發表于: 2022-12-16 11:54

只看該作者 | 小中大

犯了我當年一樣的錯誤，一個B的板才幾十元，1個ADP好幾百，折騰好幾天，
