樓主發表于: 2022-12-19 14:11

只看樓主 | 小中大

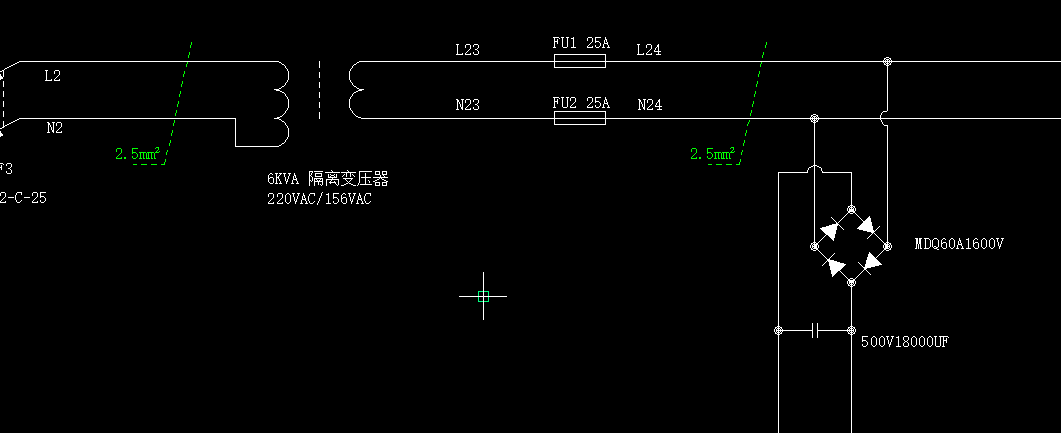

圖片：

如圖，測出來的電壓剛開始是220VDC的，后面一直漲了幾十伏，然后我把電容拿掉，就可以了，是不是我電容選錯了，電容應該選多少的，有沒有大神幫忙下

ajunn

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 526 個
工控威望: 691 點
下載積分: 1681 分
在線時間: 1043(小時)
注冊時間: 2008-11-05
最后登錄: 2025-04-30
查看ajunn的主題 / 回貼

1樓發表于: 2022-12-19 14:37

只看該作者 | 小中大

整流橋都畫錯了

本帖最近評分記錄：

下載積分:+1(xinsan) 好貼好貼！

hancheng487

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 115 點
下載積分: 899 分
在線時間: 26(小時)
注冊時間: 2022-07-11
最后登錄: 2025-03-01
查看hancheng487的主題 / 回貼

2樓發表于: 2022-12-19 14:45

只看該作者 | 小中大

引用
引用第1樓ajunn于2022-12-19 14:37發表的 :
整流橋都畫錯了

我也是網上搜出來畫的，大哥能不能幫忙看看哪里出了問題

honggun

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1649 個
工控威望: 7075 點
下載積分: 37554 分
在線時間: 933(小時)
注冊時間: 2009-11-16
最后登錄: 2025-05-08
查看honggun的主題 / 回貼

3樓發表于: 2022-12-19 16:08

只看該作者 | 小中大

整流后的電壓是交流電壓的1.4倍

懂一點點

好好學習，GO GO

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 306 個
工控威望: 419 點
下載積分: 20955 分
在線時間: 144(小時)
注冊時間: 2014-10-05
最后登錄: 2025-05-06
查看懂一點點的主題 / 回貼

4樓發表于: 2022-12-19 16:57

只看該作者 | 小中大

直流變交流，電壓升1.414.倍，并聯電容后的直流靜態電壓會高點，帶上負載就到正常電壓了

二hjk少

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 111 個
工控威望: 215 點
下載積分: 8346 分
在線時間: 262(小時)
注冊時間: 2018-05-22
最后登錄: 2024-11-17
查看二hjk少的主題 / 回貼

5樓發表于: 2022-12-20 08:07

只看該作者 | 小中大

整流后電壓乘1.4。

三相功率電壓X電流X1.7

hancheng487

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 115 點
下載積分: 899 分
在線時間: 26(小時)
注冊時間: 2022-07-11
最后登錄: 2025-03-01
查看hancheng487的主題 / 回貼

6樓發表于: 2022-12-20 09:32

只看該作者 | 小中大

引用
引用第4樓懂一點點于2022-12-19 16:57發表的 :
直流變交流，電壓升1.414.倍，并聯電容后的直流靜態電壓會高點，帶上負載就到正常電壓了

是的，我后面隨便接了個直流的燈，電壓就正常了，謝謝大佬！
