工控人家園 三菱工控論壇 圖中這里為什么不能轉換為梯形圖？

xulileigh

學海無涯諾亞舟....

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 122 個
工控威望: 162 點
下載積分: 728 分
在線時間: 134(小時)
注冊時間: 2010-04-19
最后登錄: 2014-04-30
查看xulileigh的主題 / 回貼

樓主發表于: 2010-04-30 11:23

只看樓主 | 小中大

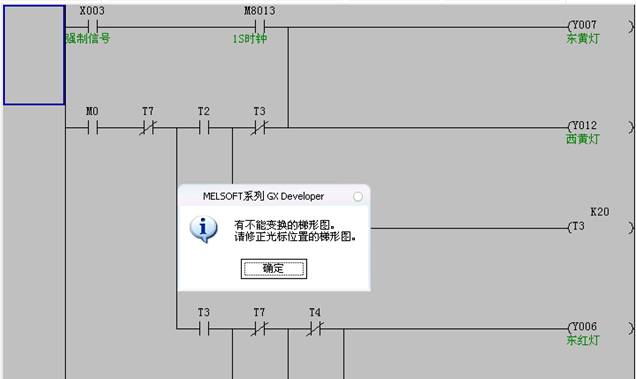

圖片：

各位大大幫我看一下吧

[ 此帖被xulileigh在2010-04-30 15:37重新編輯 ]

huniutadi

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 217 個
工控威望: 3096 點
下載積分: 21935 分
在線時間: 87(小時)
注冊時間: 2010-02-13
最后登錄: 2020-02-15
查看huniutadi的主題 / 回貼

1樓發表于: 2010-04-30 12:37

只看該作者 | 小中大

你的連接線不正確

xulileigh

學海無涯諾亞舟....

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 122 個
工控威望: 162 點
下載積分: 728 分
在線時間: 134(小時)
注冊時間: 2010-04-19
最后登錄: 2014-04-30
查看xulileigh的主題 / 回貼

2樓發表于: 2010-04-30 12:40

只看該作者 | 小中大

哪里不正確

應該怎么改

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160570 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-06
查看sjm213的主題 / 回貼

3樓發表于: 2010-04-30 12:58

只看該作者 | 小中大

T3及Y6及以下的幾個分支另起一段程序寫，不要并在Y7、Y12這段程序上。

xulileigh

學海無涯諾亞舟....

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 122 個
工控威望: 162 點
下載積分: 728 分
在線時間: 134(小時)
注冊時間: 2010-04-19
最后登錄: 2014-04-30
查看xulileigh的主題 / 回貼

4樓發表于: 2010-04-30 13:06

只看該作者 | 小中大

恩恩這下可以轉換了但是為什么不能并在一起呢

422495647

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看422495647的主題 / 回貼

5樓發表于: 2010-04-30 15:10

只看該作者 | 小中大

M8013輸出這里有三路，輸出T3 K20線圈的那一路，有個T3常閉觸頭，產生回流的，梯形圖編寫都是都是從左到右，線路也一樣。所以3樓的老兄說的的沒錯。

xulileigh

學海無涯諾亞舟....

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 122 個
工控威望: 162 點
下載積分: 728 分
在線時間: 134(小時)
注冊時間: 2010-04-19
最后登錄: 2014-04-30
查看xulileigh的主題 / 回貼

6樓發表于: 2010-04-30 15:36

只看該作者 | 小中大

哦~ 不能有回路是嗎

工控人家園 三菱工控論壇 圖中這里為什么不能轉換為梯形圖？
