工控人家園 綜合討論 大家看看這兩種485接線方式的區別？

ak47m16u571

苦海無邊，柴米似鞭。歡樂無限，煩擾靠邊。得逍遙處且逍遙

級別: 家園常客

精華主題: 0
發帖數量: 669 個
工控威望: 590 點
下載積分: 1580 分
在線時間: 631(小時)
注冊時間: 2008-01-01
最后登錄: 2025-04-21
查看ak47m16u571的主題 / 回貼

樓主發表于: 2010-05-18 23:22

只看樓主 | 小中大

圖片：

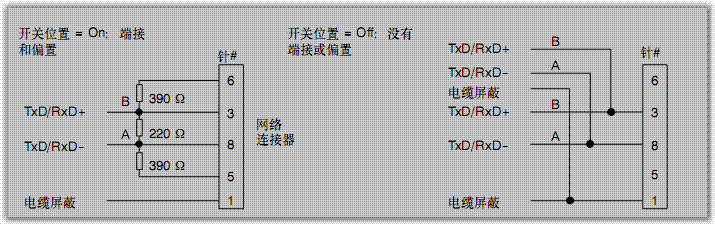

這是S7200系統手冊中看到的，不太明白，這兩種方式有和區別和作用！
其中6針是5V+，5針是5V-

zsb2010

級別: 工控俠客

精華主題: 0
發帖數量: 117 個
工控威望: 2362 點
下載積分: 4026 分
在線時間: 340(小時)
注冊時間: 2009-09-02
最后登錄: 2024-01-21
查看zsb2010的主題 / 回貼

1樓發表于: 2010-05-19 10:15

只看該作者 | 小中大

這兩種的區別，帶電阻的主要用于首末段，如有三臺機器通信那么1，3 就用有電阻的中間的就用沒有電阻的，如果通信距離短，那可以都不用的

thorse

技術這種個東西,永遠是個海,我想可能要用一生去潛,盡量潛得深

級別: 略有小成

精華主題: 0
發帖數量: 173 個
工控威望: 295 點
下載積分: 3957 分
在線時間: 213(小時)
注冊時間: 2008-04-25
最后登錄: 2025-03-19
查看thorse的主題 / 回貼

2樓發表于: 2010-05-19 13:07

只看該作者 | 小中大

沒有研究仔細.

交朋友,互資料,共學習,同促進. QQ:44078788

lxwcys

富士工控產品一級代理

級別: 略有小成

精華主題: 0
發帖數量: 62 個
工控威望: 248 點
下載積分: 547 分
在線時間: 18(小時)
注冊時間: 2010-05-18
最后登錄: 2024-03-24
查看lxwcys的主題 / 回貼

3樓發表于: 2010-05-19 13:44

只看該作者 | 小中大

沒看懂
