336樓發表于: 2009-08-19 22:24

只看該作者 | 小中大

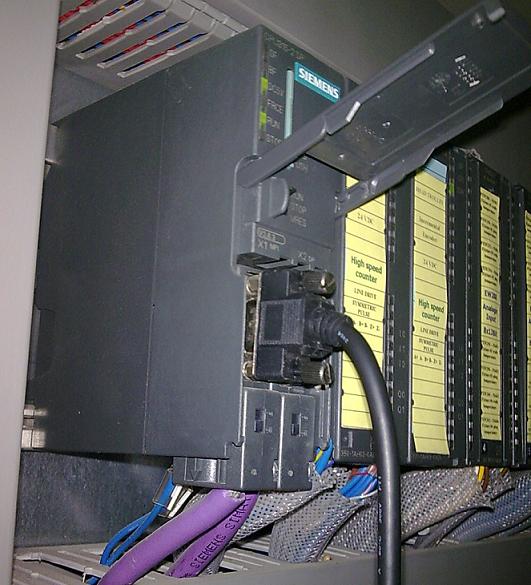

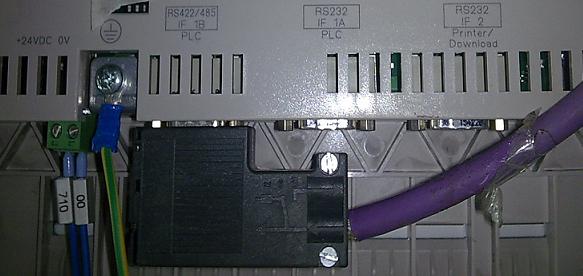

硬件連接圖：

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的主題 / 回貼

337樓發表于: 2009-08-20 09:37

只看該作者 | 小中大

謝謝iSJM213版主：
我當時的理解是CHANNL1為PPI模式，沒有仔細看過您給的資料。現在知道了。
根據上次測試profibus-dp我的連接是和您的方法一樣。問題可能出在設置上。
我所用的借電時使用的Profibus通訊連接器的型號是6ES7 972-0BB12-0XA0。和您用的只在912與972中不同。因?yàn)橐郧霸谟肕P377屏上使用過。不是用profibus-dp線材而是直接用普通導線，一頭連連接器，另一頭連3；8端。當時可以通信。說明連接器沒有問題。我再去看看到底問題出在那里。

[ 此帖被wwcwwc在2009-08-20 09:44重新編輯 ]

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5283 個
工控威望: 7509 點
下載積分: 160560 分
在線時間: 3228(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-04
查看sjm213的主題 / 回貼

338樓發表于: 2009-08-20 11:07

只看該作者 | 小中大

6ES7 972-0BB12-0XA0沒錯，我樓上的那個是打錯了。

這樣連接應該就可以了，您再試試看。

sxg1976

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sxg1976的主題 / 回貼

339樓發表于: 2009-08-20 15:08

只看該作者 | 小中大

請教：西門子S7-300的SM模塊在什么情況下可以用在S7-400的系列中

deanhao

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看deanhao的主題 / 回貼

340樓發表于: 2009-08-21 21:47

只看該作者 | 小中大

引用
引用第391樓sxg1976于2009-08-20 15:08發表的 :
請教：西門子S7-300的SM模塊在什么情況下可以用在S7-400的系列中

這個比較簡單，掛ET200遠程站，300系列的模塊就可以接上了。

lin_min

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 238 個
工控威望: 325 點
下載積分: 4676 分
在線時間: 419(小時)
注冊時間: 2006-08-24
最后登錄: 2024-08-07
查看lin_min的主題 / 回貼

341樓發表于: 2009-08-23 10:09

只看該作者 | 小中大

6ES7 972-0CB20-0XA0可以熱插撥嗎.

kunck

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kunck的主題 / 回貼

342樓發表于: 2009-08-27 10:16

只看該作者 | 小中大

最近，在網上下載了西門子Simatic_EKB_Install_2009_04_04授權，安裝好了后，打開“automation license
manager”看到“status”下面的授權都是“—”狀態，鼠標移到上面就是“unknown”，打開step7軟件也提示沒有授權。
然后，嘗試在鼠標“—”上點右鍵，然后點“check”后，才可以變成綠色的勾，然后軟件才能工作。但是下次再啟動后，又恢復成原來的樣子，請問這樣的現象如何解決？謝謝

阿巴貢

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 152 點
下載積分: 592 分
在線時間: 1(小時)
注冊時間: 2009-08-27
最后登錄: 2012-08-07
查看阿巴貢的主題 / 回貼

343樓發表于: 2009-08-27 10:31

只看該作者 | 小中大

6ES7 331-7KF02-0AB0
傳感器變4－20ma信號直接接到模塊。HMI里面總顯示100％，其實電流值才10mA左右。為什么回這樣啊，傳感器裝在本柜中的，這么點距離不會是干擾吧。

kaihaha

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 203 點
下載積分: 440 分
在線時間: 81(小時)
注冊時間: 2008-03-07
最后登錄: 2024-10-31
查看kaihaha的主題 / 回貼

344樓發表于: 2009-08-27 15:52

只看該作者 | 小中大

6ES7-7KF02-0AB0 模塊上的SF燈也吧亮，接了八個兩線制的壓力變送器，硬件組態選的是D，有4到20MA電流輸入，可為什么在程序里監視是通道數據是7FFFH，這是為什么呢，怎么解決啊，最好詳細一點，小弟是菜鳥，謝謝了

deanhao

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看deanhao的主題 / 回貼

345樓發表于: 2009-08-30 11:25

只看該作者 | 小中大

引用
引用第393樓lin_min于2009-08-23 10:09發表的 :
6ES7 972-0CB20-0XA0可以熱插撥嗎.

是USB的編程電纜吧，是可以熱插拔的。

deanhao

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看deanhao的主題 / 回貼

346樓發表于: 2009-08-30 11:29

只看該作者 | 小中大

引用
引用第394樓kunck于2009-08-27 10:16發表的求助 :
最近，在網上下載了西門子Simatic_EKB_Install_2009_04_04授權，安裝好了后，打開“automation license
manager”看到“status”下面的授權都是“—”狀態，鼠標移到上面就是“unknown”，打開step7軟件也提示沒有授權。
然后，嘗試在鼠標“—”上點右鍵，然后點“check”后，才可以變成綠色的勾，然后軟件才能工作。但是下次再啟動后，又恢復成原來的樣子，請問這樣的現象如何解決？謝謝

把授權的文件刪除，用別的授權裝上試試。

deanhao

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看deanhao的主題 / 回貼

347樓發表于: 2009-08-30 11:33

只看該作者 | 小中大

引用
引用第395樓阿巴貢于2009-08-27 10:31發表的 :
6ES7 331-7KF02-0AB0
傳感器變4－20ma信號直接接到模塊。HMI里面總顯示100％，其實電流值才10mA左右。為什么回這樣啊，傳感器裝在本柜中的，這么點距離不會是干擾吧。

現排除硬件接線沒問題，和組態正確。
模塊的側面有一個量程卡，一個箭頭指著你使用信號類型，默認的是B ＋-10V電壓信號，你的是4～20mA的電流信號應該把模塊的C/D上，C是四線，D是兩線，視你的具體的信號接線而定。
