樓主發表于: 2010-12-07 15:27

只看樓主 | 小中大

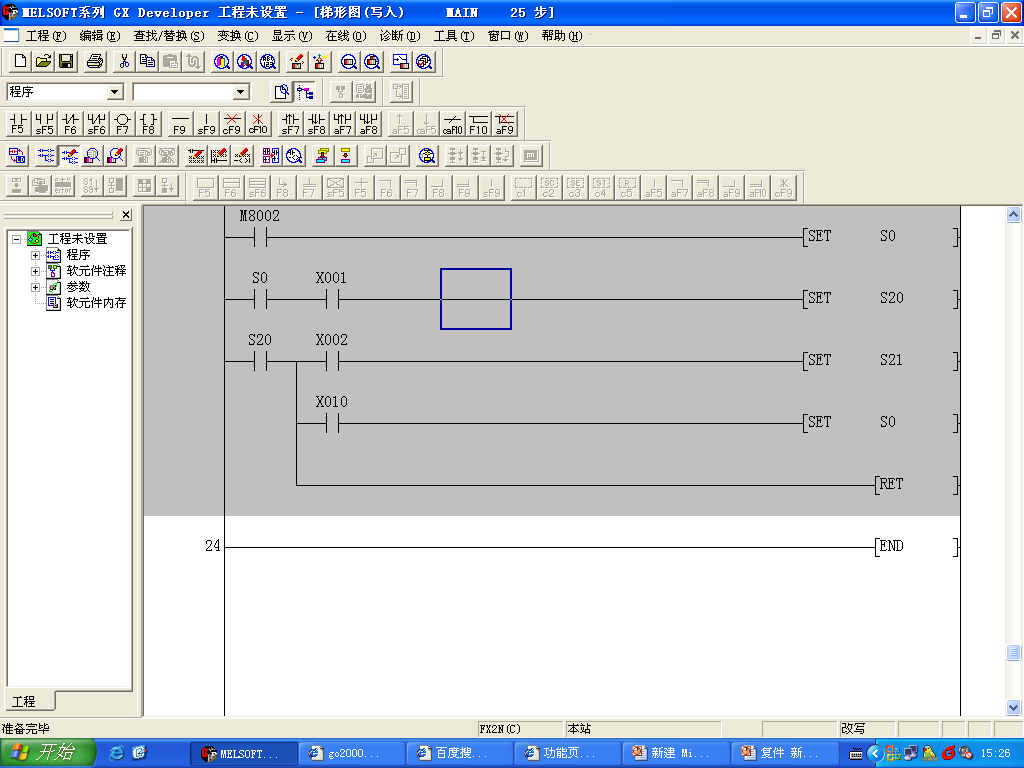

圖片：

各位高手，麻煩幫我看一下，附近中的程序有什么問題，現在都沒法轉換。

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 9053 分
在線時間: 9646(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-04
查看cvlsam的主題 / 回貼

1樓發表于: 2010-12-07 15:49

只看該作者 | 小中大

又是一個拿著老教材，研究新軟件的人

plc123321

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 144 點
下載積分: 583 分
在線時間: 43(小時)
注冊時間: 2010-11-25
最后登錄: 2024-08-15
查看plc123321的主題 / 回貼

2樓發表于: 2010-12-07 16:22

只看該作者 | 小中大

S0和S20等觸點應是雙矩形框

jsjlgesh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jsjlgesh的主題 / 回貼

3樓發表于: 2010-12-07 16:22

只看該作者 | 小中大

哦，是這樣!那新軟件應該怎么寫步進？
謝謝指點

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

4樓發表于: 2010-12-07 16:40

只看該作者 | 小中大

步進用SET RSET,最簡單。前一步SET，完成后到下一步時，RSET上一步

hanyu3245

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看hanyu3245的主題 / 回貼

5樓發表于: 2010-12-07 19:33

只看該作者 | 小中大

前一步SET，完成后到下一步時，RSET上一步

5921338

好好學習，天天向上

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 684 個
工控威望: 10600 點
下載積分: 1368 分
在線時間: 368(小時)
注冊時間: 2008-11-27
最后登錄: 2025-04-06
查看5921338的主題 / 回貼

6樓發表于: 2010-12-08 13:42

只看該作者 | 小中大

步進跟一般梯形圖格式不一樣的，你按照一般梯形圖寫法肯定不能轉換了。建議多看看手冊。

自學

北方

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 317 個
工控威望: 529 點
下載積分: 6196 分
在線時間: 241(小時)
注冊時間: 2010-06-22
最后登錄: 2023-03-11
查看北方的主題 / 回貼

7樓發表于: 2010-12-08 17:02

只看該作者 | 小中大

想學的快看看程子華的吧

ysheng9099

三人行必有吾師

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 125(小時)
注冊時間: 2010-10-28
最后登錄: 2025-04-26
查看ysheng9099的主題 / 回貼

8樓發表于: 2010-12-08 20:39

只看該作者 | 小中大

俺是直接寫成指令表，然后由指令表轉換成梯形圖

mikeymikey

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看mikeymikey的主題 / 回貼

9樓發表于: 2010-12-10 12:51

只看該作者 | 小中大

ld m8002
set s0
stl s0
ld x1
set s20
stl s20
ld x2
set s21
ld x10
out s0
ret
end
這樣可以了

木獬

花看堪折直須折，莫待無花空折枝。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 278 個
工控威望: 433 點
下載積分: 6037 分
在線時間: 253(小時)
注冊時間: 2010-09-13
最后登錄: 2025-03-25
查看木獬的主題 / 回貼

10樓發表于: 2010-12-10 14:45

只看該作者 | 小中大

步進寫法不難吧，就SET,STL,RET好了，然后研究一下分流和和流嗎，再看一下M8034,M8040的用法

takushi

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 159 點
下載積分: 966 分
在線時間: 93(小時)
注冊時間: 2010-11-24
最后登錄: 2025-04-03
查看takushi的主題 / 回貼

11樓發表于: 2010-12-12 23:38

只看該作者 | 小中大

你只有設定步進啟動條件~但沒有步進程序~~可是你最後又加了ret~~當然無法轉換嚕!!!
