我看到一臺設備的觸摸屏上顯示PLC的I/O點是活動的。比如說目前X0是導通的，X1是斷開的，當在輸入框輸入X0，輸入框旁邊的指示燈亮，當輸入X1時指示燈熄滅

本帖最近評分記錄：

下載積分:+1(bruce2020) 真誠感謝！

楓落云端

施主，腳抬一下

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-04-04
查看楓落云端的主題 / 回貼

1樓發表于: 2018-04-16 12:45

全看 | 小中大

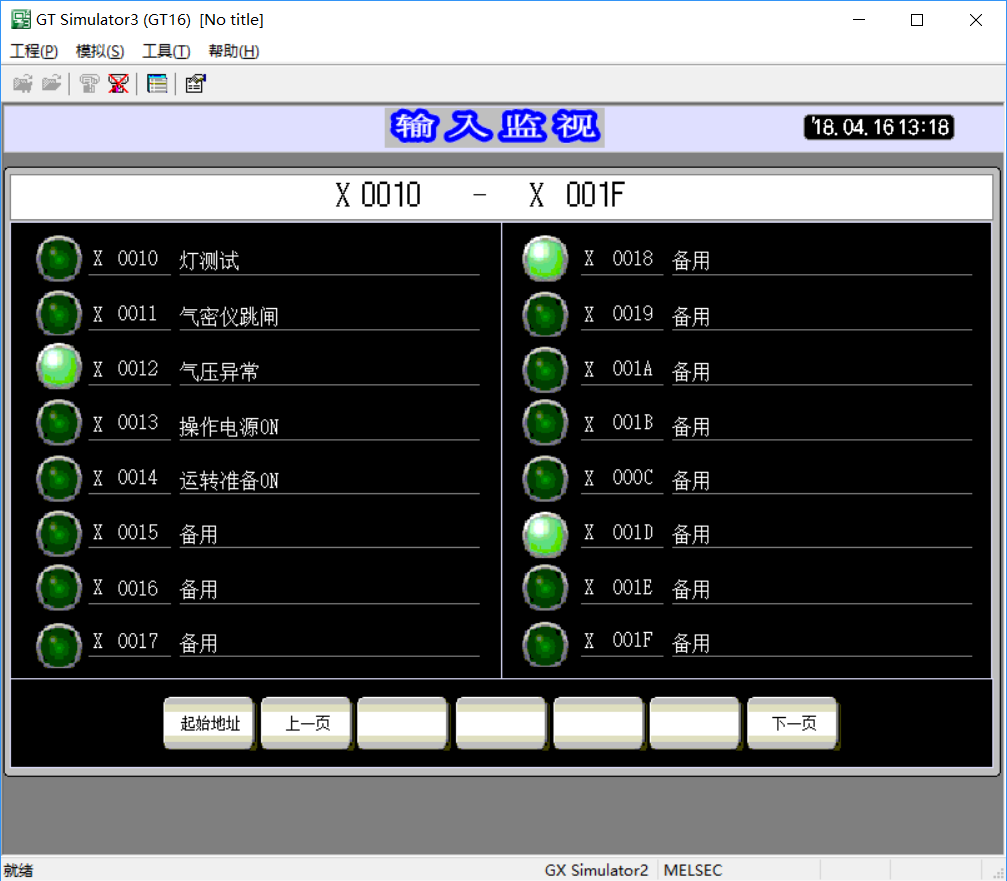

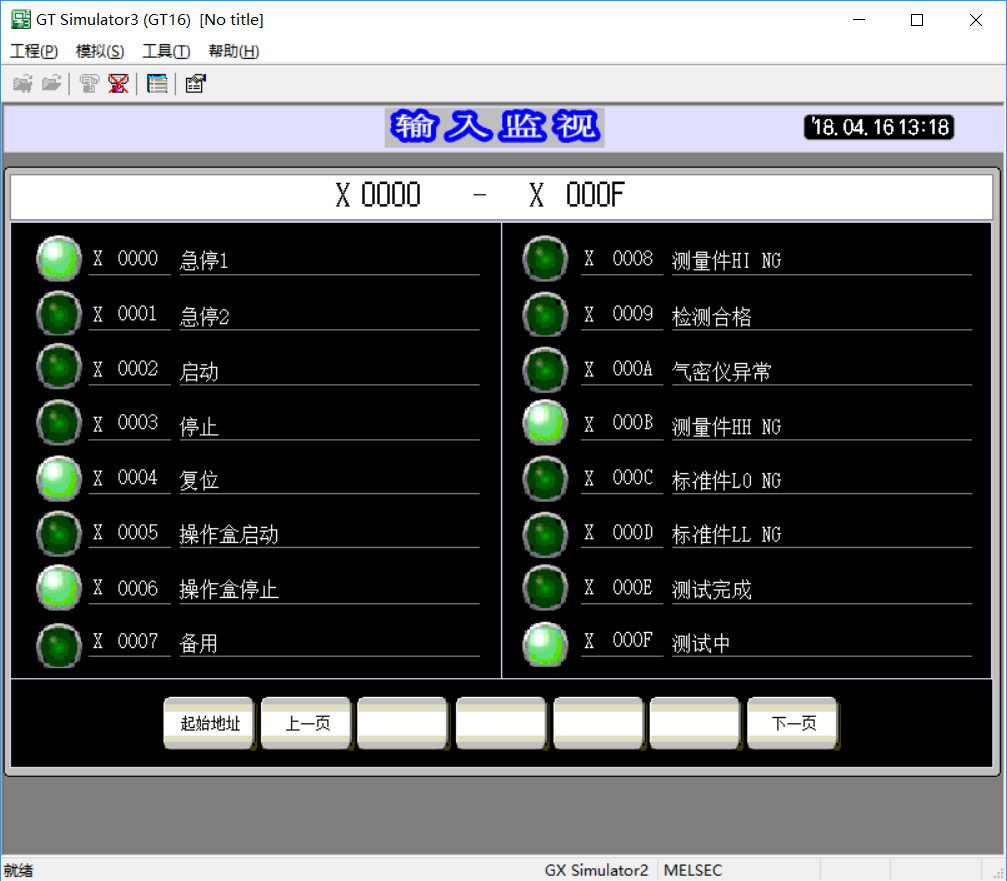

如果是三菱的GOT，都不需要PLC編程,直接地址偏置，定義一個字開關，點一下自加16/或者自減16的軟元件,對應的位指示燈軟元件+這個偏置軟元件，就能顯示。比如偏置軟元件為0時，可監控到X0-XF，點一下自加軟元件，此時就可監控到X10-X1F的值
