樓主發表于: 2018-08-29 16:27

全看 | 小中大

哪位大神知道這個表格定位指令怎么使用？
看了好久沒看懂，
求指點。

vdadiv

級別: 略有小成

精華主題: 0
發帖數量: 111 個
工控威望: 226 點
下載積分: 71649 分
在線時間: 265(小時)
注冊時間: 2013-03-31
最后登錄: 2025-03-26
查看vdadiv的主題 / 回貼

1樓發表于: 2018-08-31 21:17

全看 | 小中大

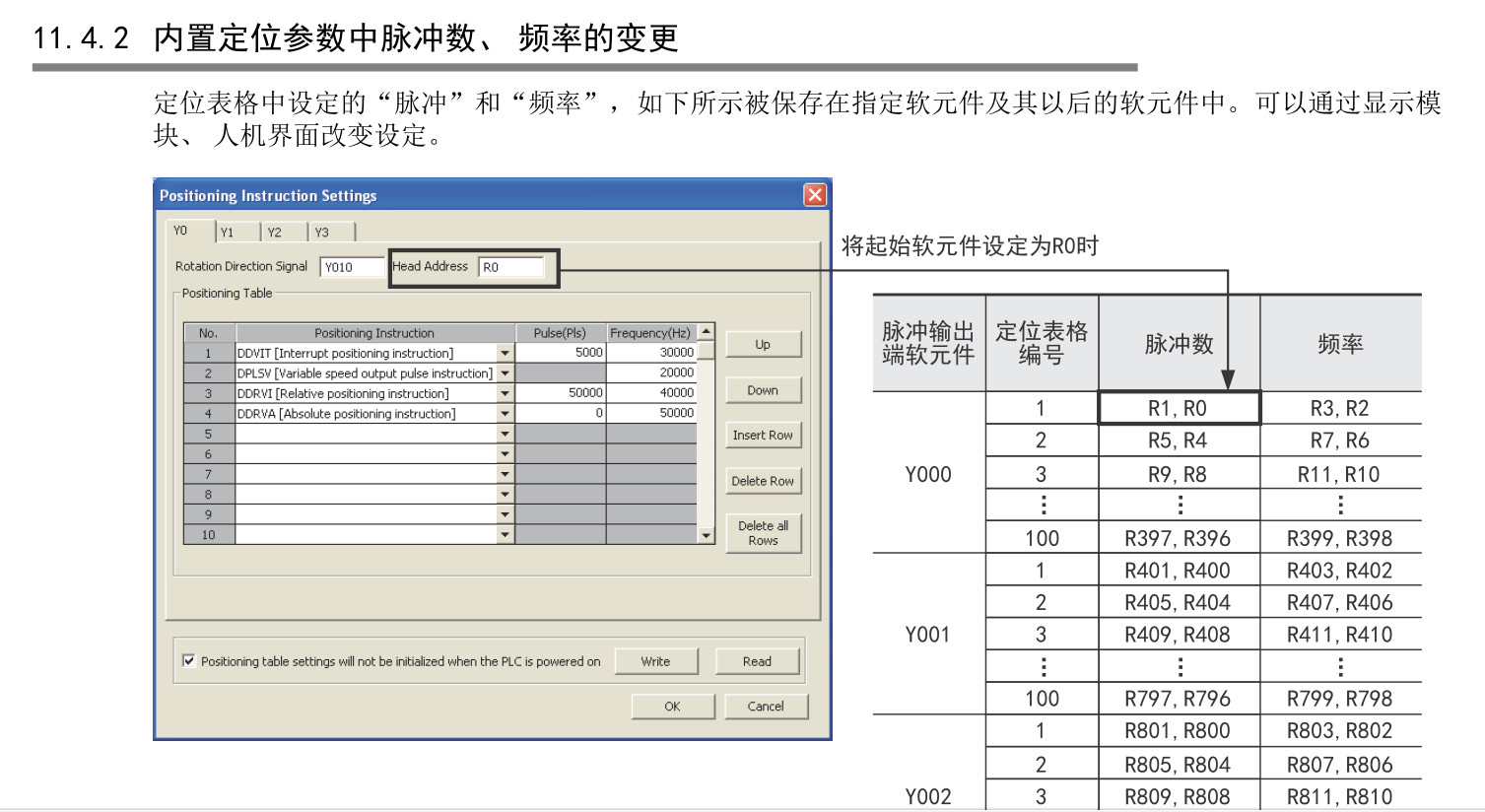

描述：表格指令
圖片：

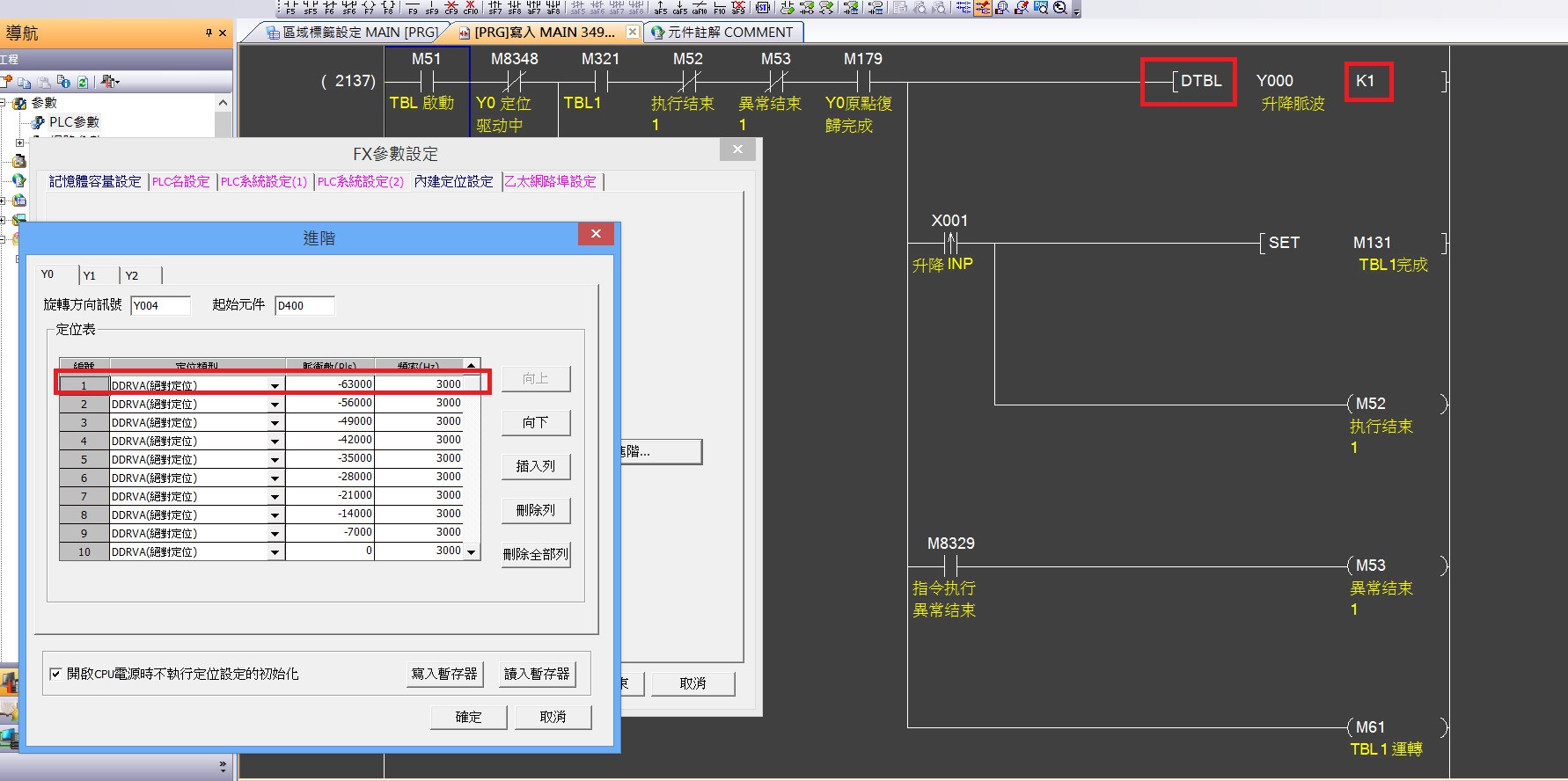

描述：定位指令
圖片：

表格指令,只是將定位資料先寫在表格中,再指定表格的行編號去定位,沒什麼特別的,
如果,定位的資料很多,程式顯得比較清楚明白罷了.
FX5U的旋轉臺運行指令,可以多個旋轉臺的步進運行和連續運行多速定位，FX3表格指令,目前,我只知道表格一行,
定位一次,沒有不停止的連續運行多速定位......

表格定位指令中中的脈沖數能不能直接修改R寄存器改變數值，
表格指令運行完之后和正常的定額外指令一樣靠M8029監控運行嗎？

vdadiv

級別: 略有小成

精華主題: 0
發帖數量: 111 個
工控威望: 226 點
下載積分: 71649 分
在線時間: 265(小時)
注冊時間: 2013-03-31
最后登錄: 2025-03-26
查看vdadiv的主題 / 回貼

2樓發表于: 2018-09-01 17:35

全看 | 小中大

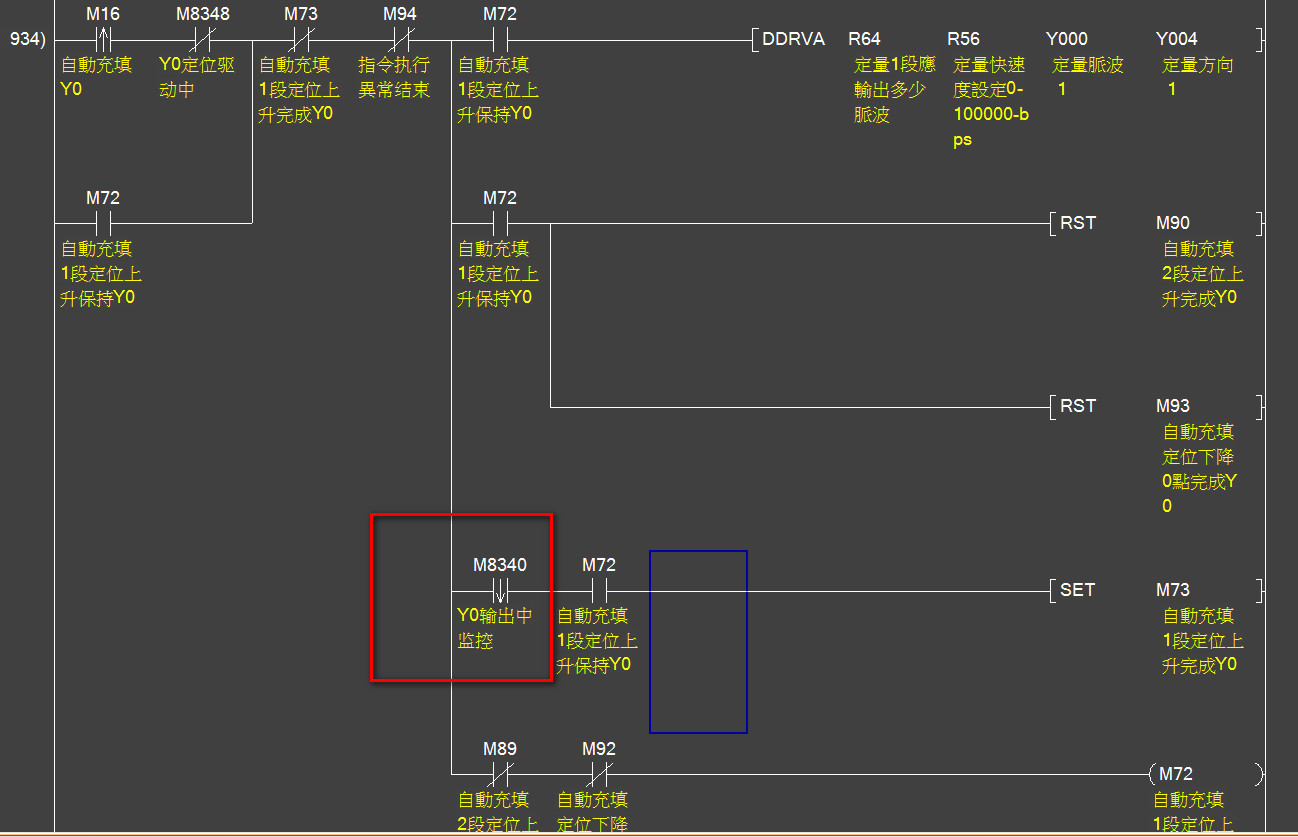

描述：表格定位修改寄存器
圖片：

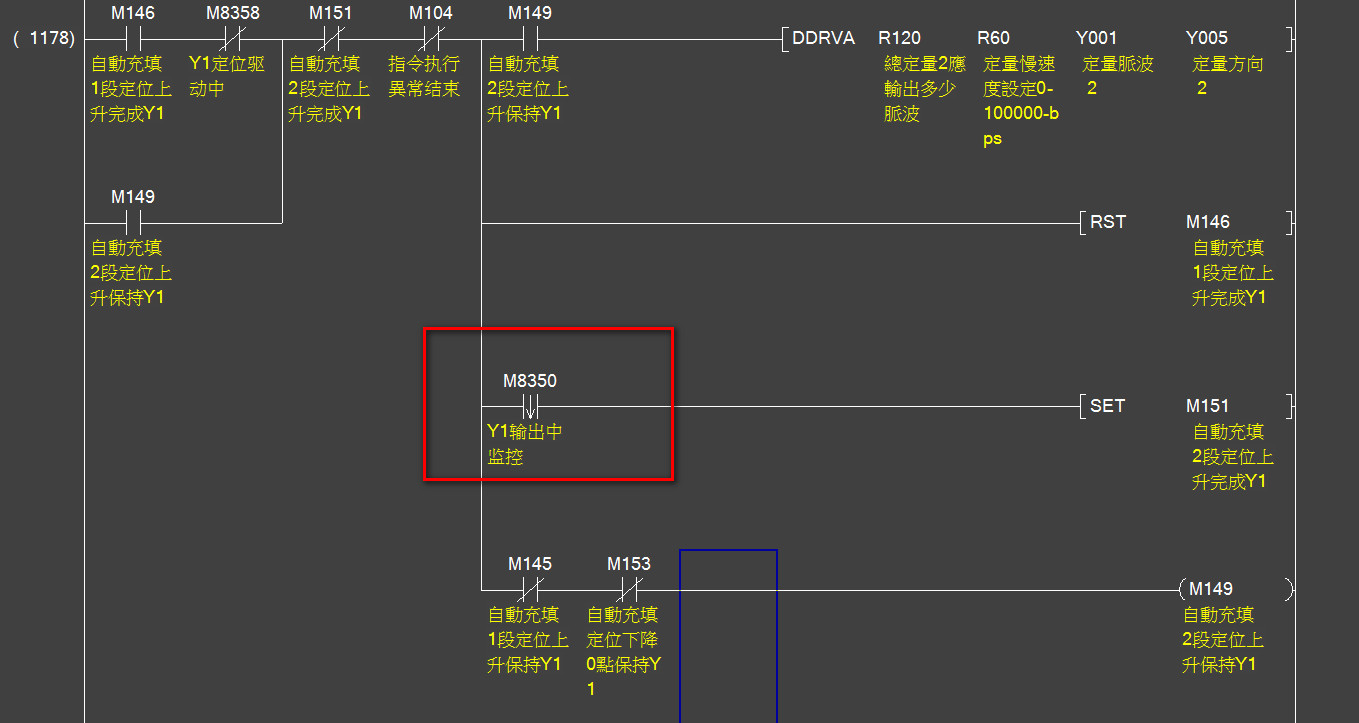

描述：表格定位修改定位速度
圖片：

1:表格定位指令中的脈沖數,可以修改寄存器來改變數值
2:M8029是指令執行完成,公用的信號,也可以利用M8348(Y0),或從驅動器接回 INP 的信號來用

數據傳輸哪里不是應該時把D寄存器的數據傳入R寄存器。
陳旭我看是反著的。
還是說表格定位指令設定的時候你用的D寄存器。

vdadiv

級別: 略有小成

精華主題: 0
發帖數量: 111 個
工控威望: 226 點
下載積分: 71649 分
在線時間: 265(小時)
注冊時間: 2013-03-31
最后登錄: 2025-03-26
查看vdadiv的主題 / 回貼

3樓發表于: 2018-09-01 17:51

全看 | 小中大

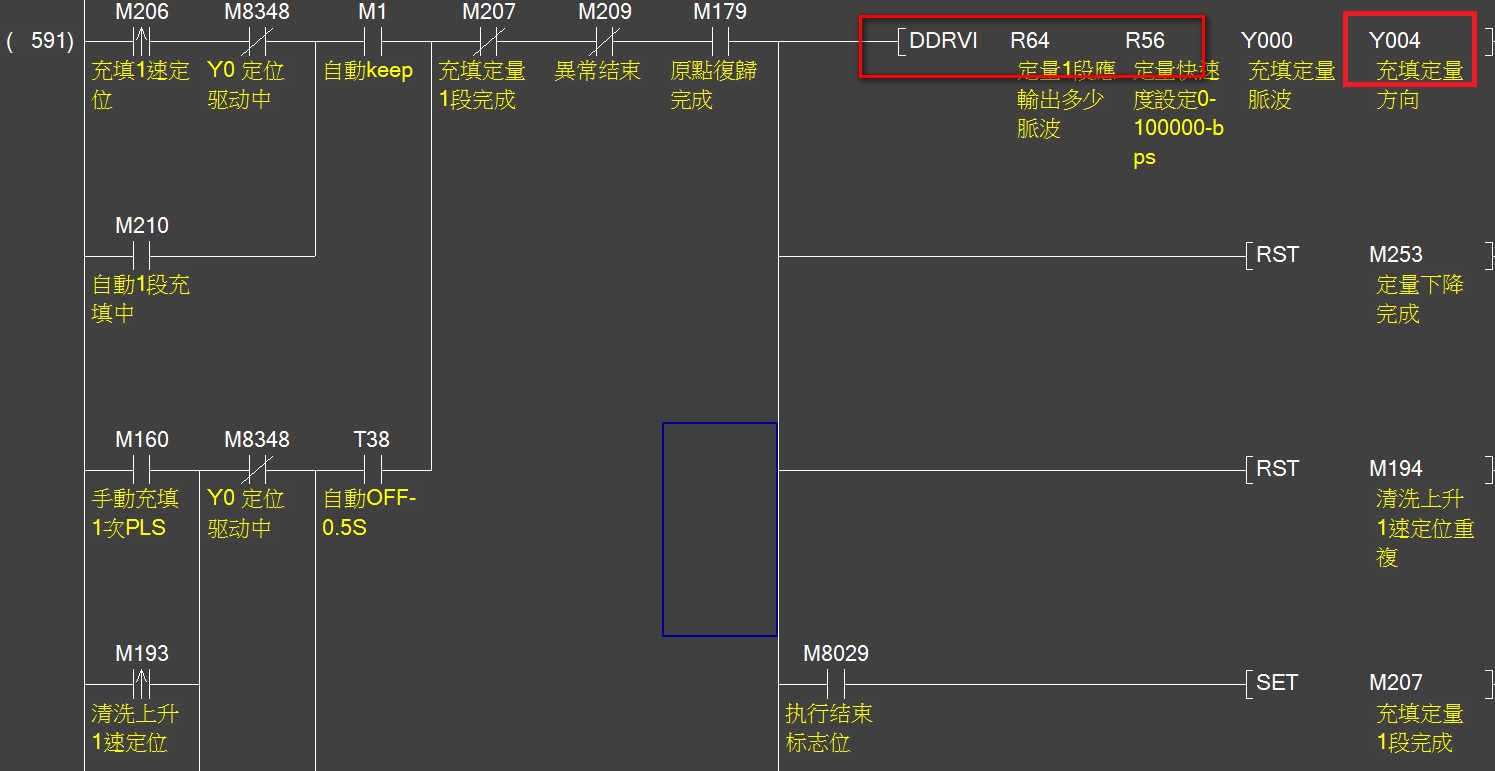

描述：Y0
圖片：

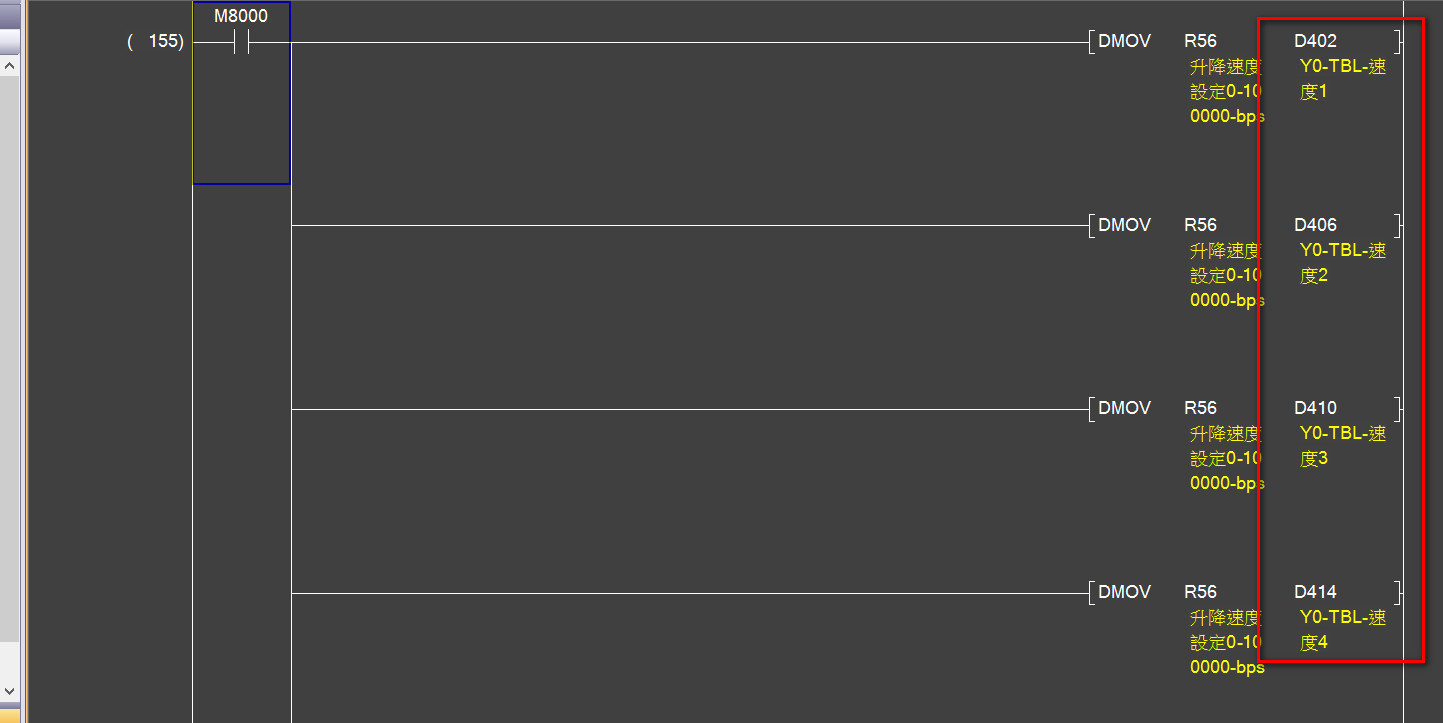

描述：Y1
圖片：

描述：Y2
圖片：

更正一下,使用M8340,比M8348合適
