工控人家園 西門子工控論壇 剛接觸西門PLC200，求大神指點一個簡單程序

brightandy33

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 56 點
下載積分: 755 分
在線時間: 3(小時)
注冊時間: 2018-12-18
最后登錄: 2018-12-26
查看brightandy33的主題 / 回貼

樓主發表于: 2018-12-24 19:58

全看 | 小中大

有一個啟動開關，四個電磁閥

工作要求：?jiǎn)?dòng)按鈕，電磁閥A B 工作60S,  A 停
                                        電磁閥BC工作120S，B停
                                         電磁閥CD工作180S, C停
                                        電磁閥DA工作240S,D停

                                      一直循環工作。

只有一個啟動按鈕，四個電磁閥，沒有其他輸入信號。

用西門子PLC200，怎么編程？

求大神們指導一下。萬分感謝

changzyu9638

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 139 個
工控威望: 1030 點
下載積分: 1165 分
在線時間: 170(小時)
注冊時間: 2018-09-19
最后登錄: 2020-08-07
查看changzyu9638的主題 / 回貼

1樓發表于: 2018-12-31 09:21

全看 | 小中大

善用工具，使你的問題清楚。

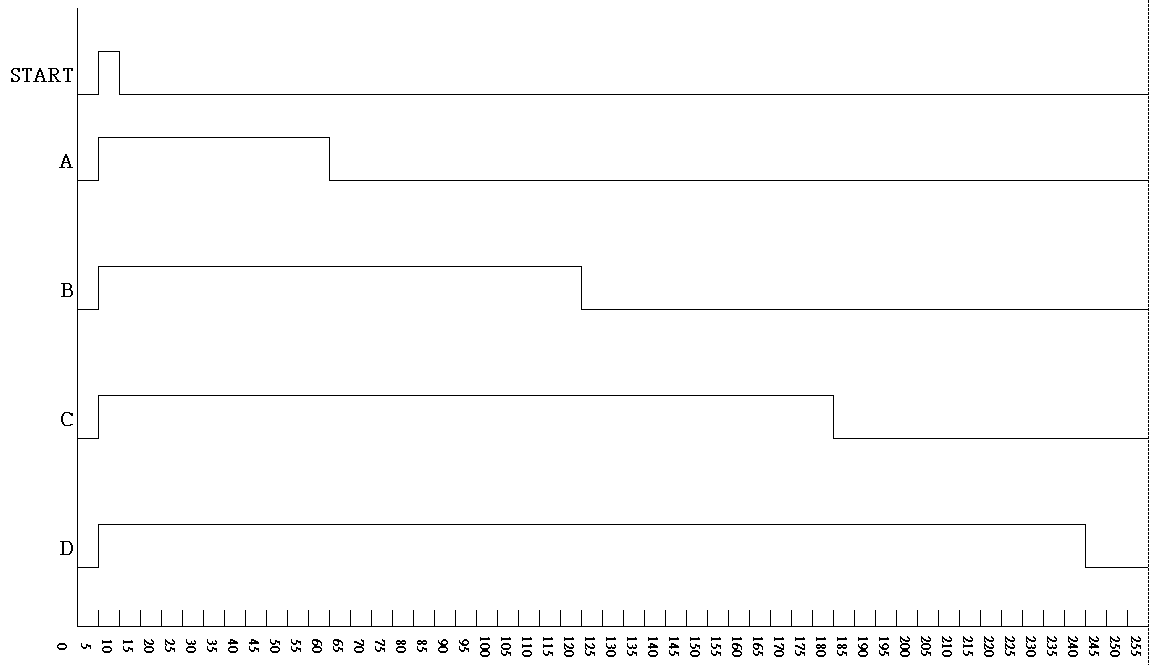

時序圖

本帖最近評分記錄：

下載積分:+1(15051720860)
