教你一個方法：
1.MODSCAN32軟件設置好后，點連線，

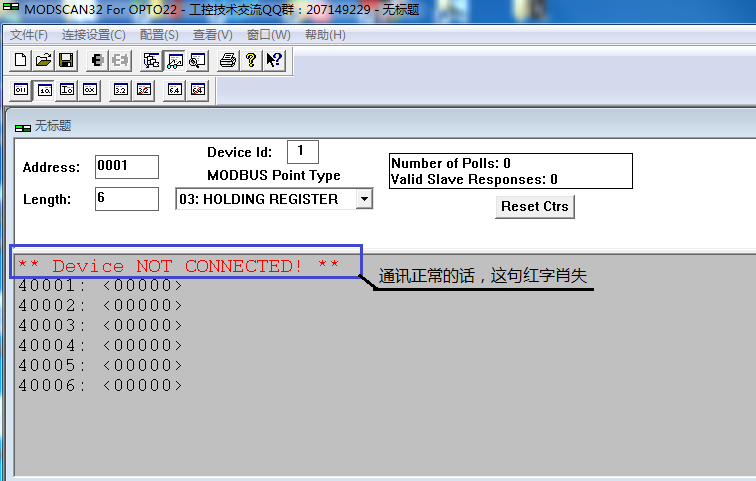

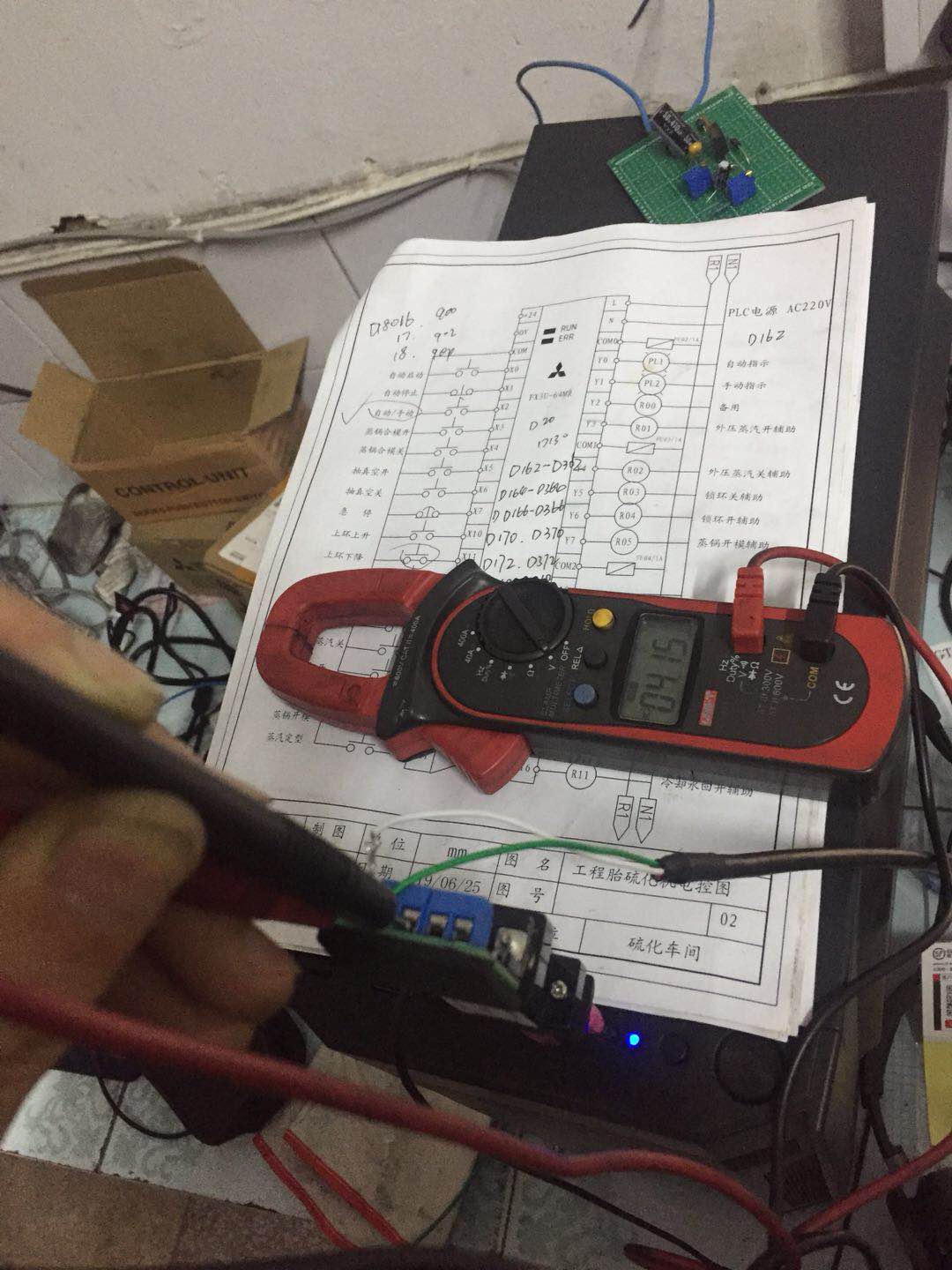

2.用指針式萬用表，10V直流擋正表筆接RS485A端，負表筆接485B端，如果，COM口正確，可以看到指針會隨代碼發出擺動，說明電腦這邊沒問題
3.折開連接到儀表的兩條線，同樣用表筆接測試儀表的485A 485B（有的廠商標D+ D-）；如果萬用表顯示正電壓（3－6V不同廠商可能不同），正表筆接的就是485A(D+)；然后，再接到RS485端口的485A中，接線一定正確

[ 此帖被anlyl2014在2019-07-13 11:01重新編輯 ]

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

leonhuang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 202 點
下載積分: 3933 分
在線時間: 37(小時)
注冊時間: 2013-06-27
最后登錄: 2023-11-09
查看leonhuang的主題 / 回貼

25樓發表于: 2019-07-14 16:32

只看該作者 | 小中大

圖片：

引用
引用第24樓anlyl2014于2019-07-13 10:55發表的 :
教你一個方法：
1.MODSCAN32軟件設置好后，點連線，
2.用指針式萬用表，10V直流擋正表筆接RS485A端，負表筆接485B端，如果，COM口正確，可以看到指針會隨代碼發出擺動，說明電腦這邊沒問題
3.折開連接到儀表的兩條線，同樣用表筆接測試儀表的485A 485B（有的廠商標D+ D-）；如果萬用表顯示正電壓（3－6V不同廠商可能不同），正表筆接的就是485A(D+)；然后，再接到RS485端口的485A中，接線一定正確

按你的方法測試了一下：1、通訊時電壓有變化；2、斷開后D+/A與D-/B之間有4.15V的電壓。是不是說明232轉485的串口沒有問題？問題出在儀表這邊？

附件：

WeChat_20190714162514.zip (1896 K) 下載次數:14
網站提示: 請不要用迅雷下載附件，容易出錯

附件：

WeChat_20190714162522.zip (1144 K) 下載次數:10
網站提示: 請不要用迅雷下載附件，容易出錯

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 988 個
工控威望: 8890 點
下載積分: 14420 分
在線時間: 939(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-25
查看anlyl2014的主題 / 回貼

26樓發表于: 2019-07-14 17:00

只看該作者 | 小中大

是的，說明電腦軟件這邊有代碼發出，接上儀表，應該可以通訊了

[ 此帖被anlyl2014在2019-07-14 17:06重新編輯 ]

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

leonhuang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 202 點
下載積分: 3933 分
在線時間: 37(小時)
注冊時間: 2013-06-27
最后登錄: 2023-11-09
查看leonhuang的主題 / 回貼

27樓發表于: 2019-07-18 14:00

只看該作者 | 小中大

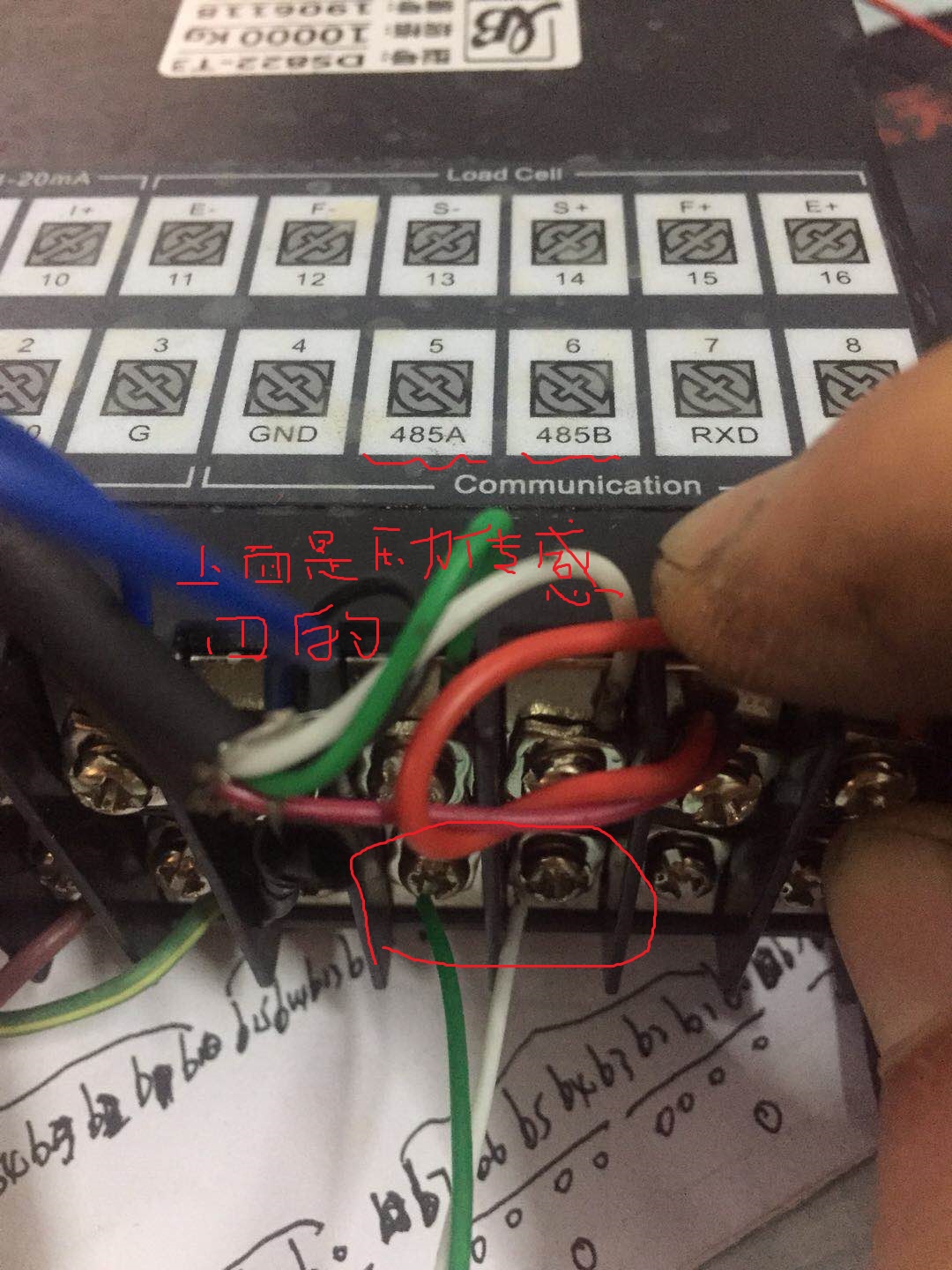

圖片：

1、廠家又發了一個T3的儀表來，通訊測試串口調試工具頁面還有紅色英文字母，就是回傳的數據出錯或者回傳的數據不對。我都在懷疑是不是我的串口232轉485是壞的。
2、用PLC與儀表直連，但接線后儀表的P16參數沒有顯示cc-2。但用串口直接與儀表接P16就會顯示cc-2。

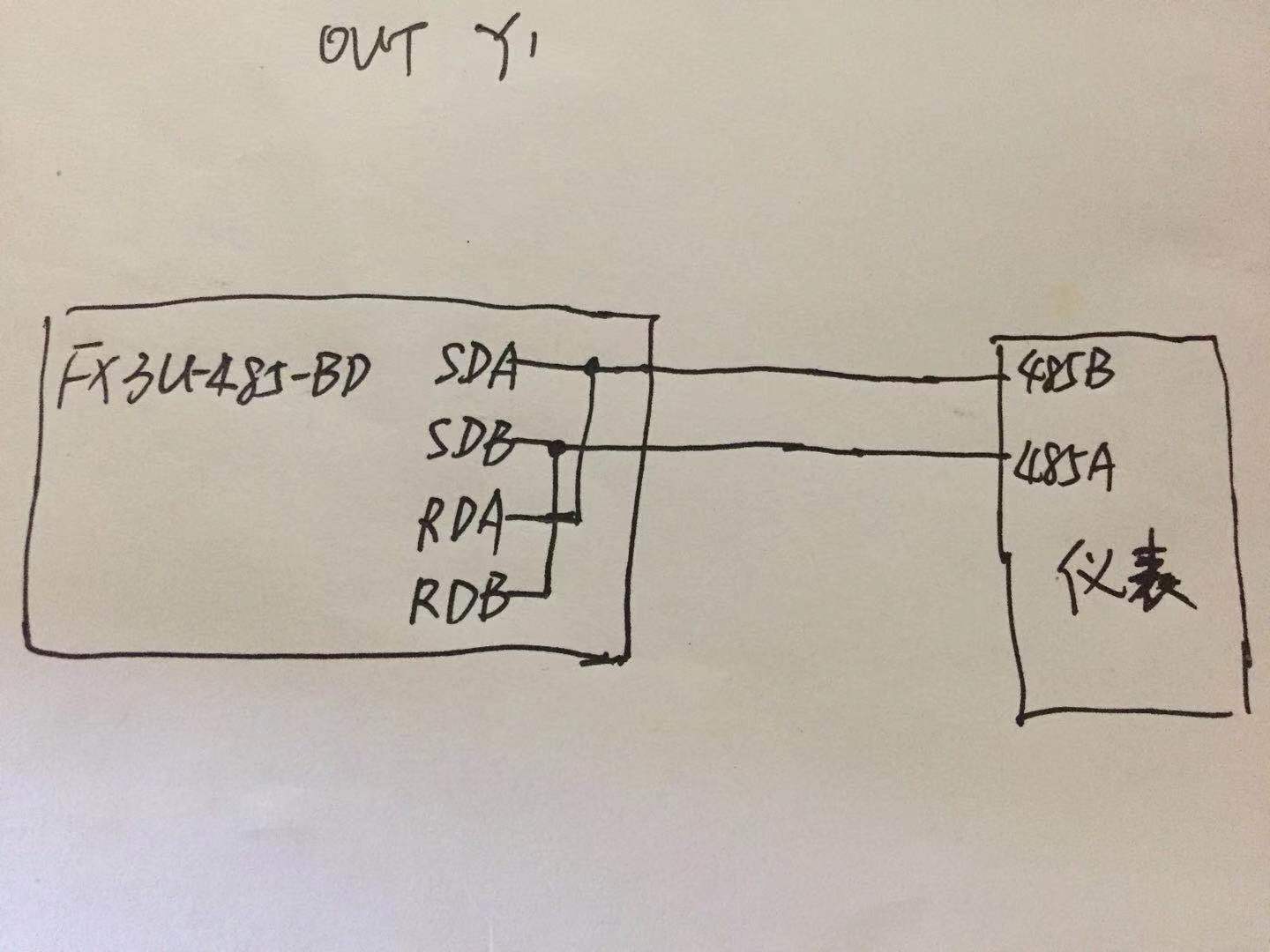

3、FX3U-485－BD與儀表連接，485BD有個330與110歐電阻要設置，按兩根線的接法，485BD這頭要用110歐電阻，可T3儀表只有485A和485B無法接電阻！？那儀表這端就可以不接電阻了？

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 988 個
工控威望: 8890 點
下載積分: 14420 分
在線時間: 939(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-25
查看anlyl2014的主題 / 回貼

28樓發表于: 2019-07-18 15:46

只看該作者 | 小中大

你接線圖是錯的,SDA---485A;SDB----485B才對
單個儀表不用接終端電阻也不會影響通訊,多個才接
你貼一下,MODSCAN32通訊畫面看看是怎樣的情況

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

leonhuang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 202 點
下載積分: 3933 分
在線時間: 37(小時)
注冊時間: 2013-06-27
最后登錄: 2023-11-09
查看leonhuang的主題 / 回貼

29樓發表于: 2019-07-19 09:52

只看該作者 | 小中大

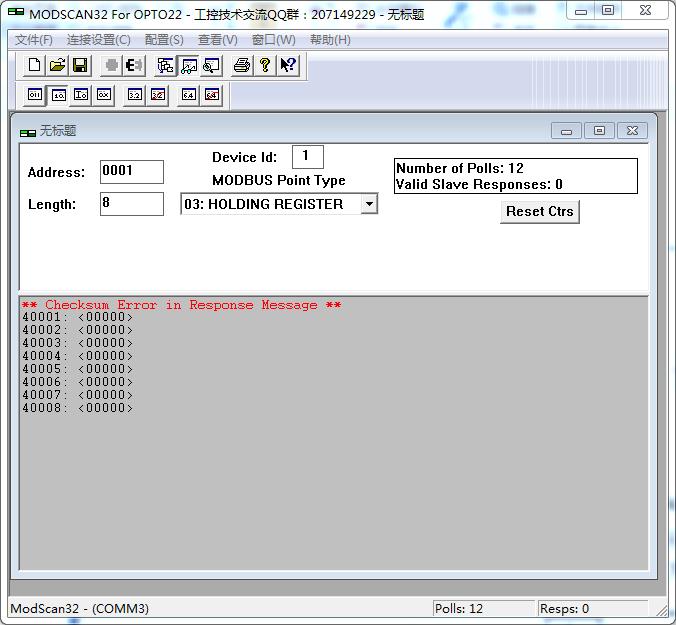

描述：按SDA---485A;SDB----485B就出現ERROR
圖片：

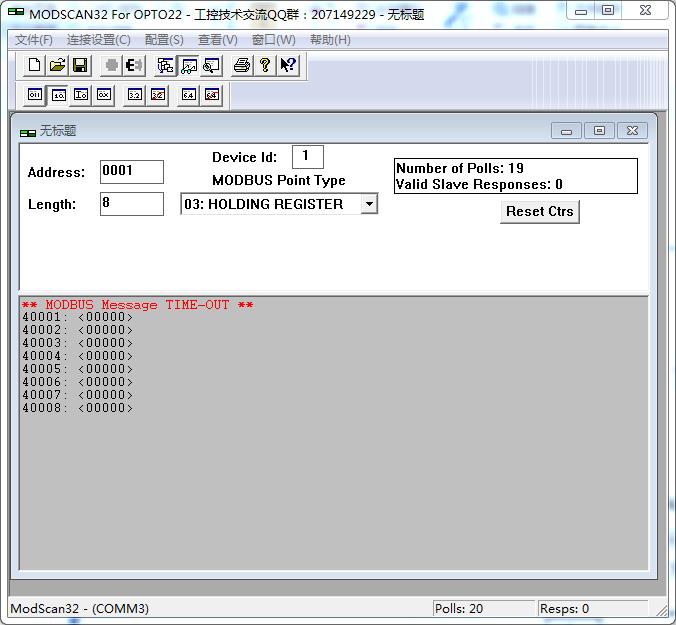

描述：按SDA---485B;SDB----485A就出現會TIME-OUT
圖片：

引用
引用第28樓anlyl2014于2019-07-18 15:46發表的 :
你接線圖是錯的,SDA---485A;SDB----485B才對
單個儀表不用接終端電阻也不會影響通訊,多個才接
你貼一下,MODSCAN32通訊畫面看看是怎樣的情況

按,SDA---485A;SDB----485B就出現ERROR
按SDA---485B;SDB----485A就出現會TIME-OUT,在這種情況下，非得進P16,TIME-OUT才會消失，但紅字還有received invalid response to mondbus query（接收到的回傳字符不是你想要的，可能是有數據丟失，主要是硬件問題，檢查串口或其他通信口是否接觸良好。）

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 988 個
工控威望: 8890 點
下載積分: 14420 分
在線時間: 939(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-25
查看anlyl2014的主題 / 回貼

30樓發表于: 2019-07-19 10:41

只看該作者 | 小中大

第一張圖,說的是和校驗錯誤
接線是對的
不對呀,RTU不叫和校驗的,叫RCR校驗,你再看看軟件設置,是否為MODBUS RTU
第二張圖,說的是通訊超時,

[ 此帖被anlyl2014在2019-07-19 11:06重新編輯 ]

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 988 個
工控威望: 8890 點
下載積分: 14420 分
在線時間: 939(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-25
查看anlyl2014的主題 / 回貼

31樓發表于: 2019-07-19 10:57

只看該作者 | 小中大

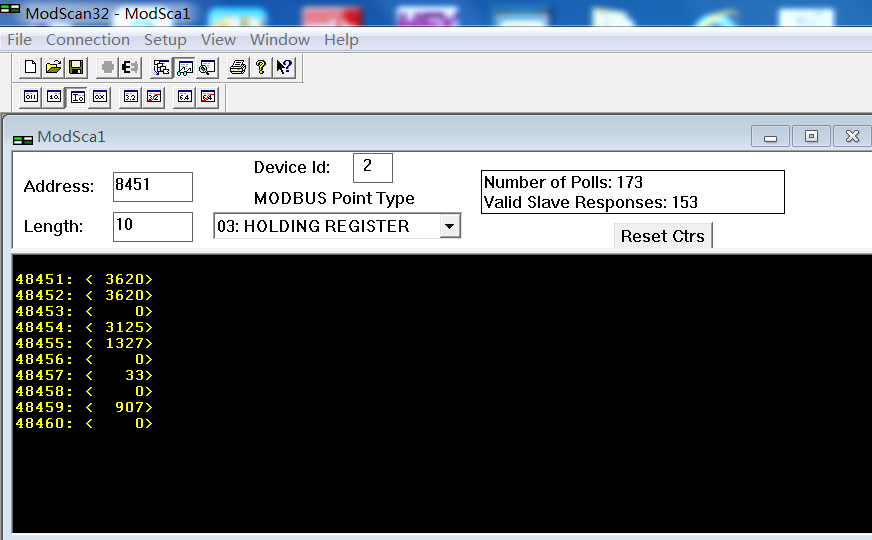

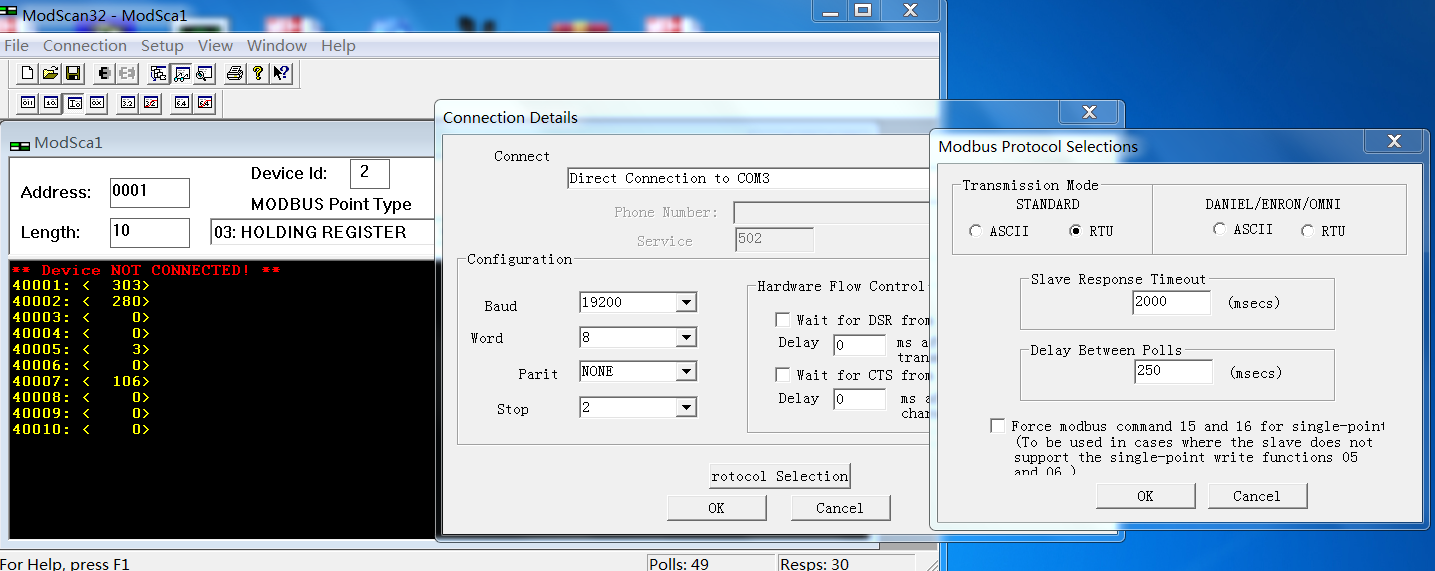

這是我用MODSCAN32與臺達變頻器通訊圖

通訊設置,變頻器地址為2;19200,8N2

通訊成功畫面;讀H2102;換成10進制為8450;MODBUS軟件加40001,所以地址為8451
希望可以幫到你

[ 此帖被anlyl2014在2019-07-19 11:03重新編輯 ]

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 988 個
工控威望: 8890 點
下載積分: 14420 分
在線時間: 939(小時)
注冊時間: 2014-05-23
最后登錄: 2025-04-25
查看anlyl2014的主題 / 回貼

32樓發表于: 2019-07-19 13:16

只看該作者 | 小中大

要不你用這個軟件試試

[ 此帖被anlyl2014在2019-07-19 13:42重新編輯 ]

描述：漢化版
附件：

ModScan32綠色漢化版.rar (278 K) 下載次數:36
網站提示: 請不要用迅雷下載附件，容易出錯

描述：英文版
附件：

modscan32.rar (732 K) 下載次數:29
網站提示: 請不要用迅雷下載附件，容易出錯

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

leonhuang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 202 點
下載積分: 3933 分
在線時間: 37(小時)
注冊時間: 2013-06-27
最后登錄: 2023-11-09
查看leonhuang的主題 / 回貼

33樓發表于: 2019-07-19 15:14

只看該作者 | 小中大

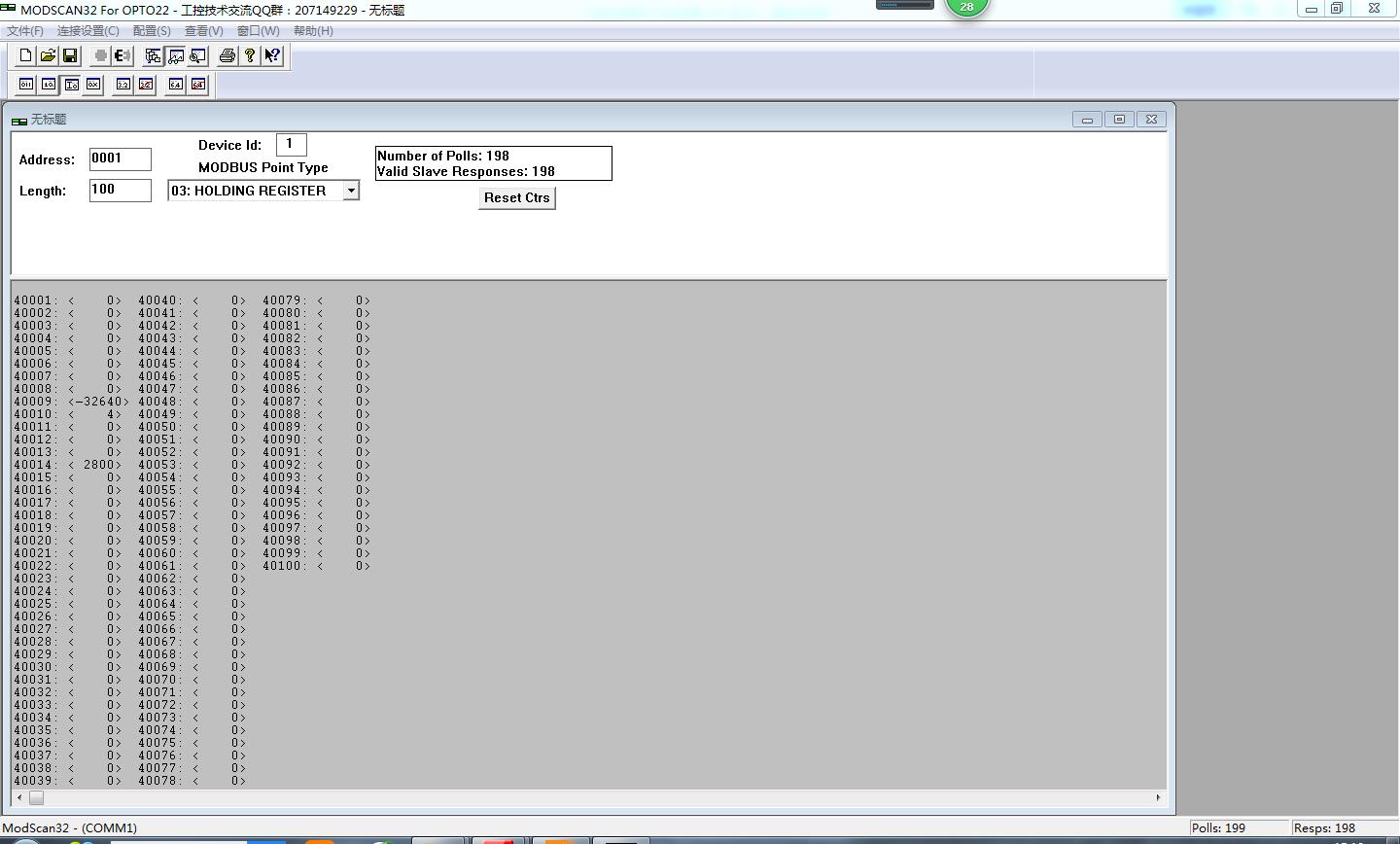

圖片：
