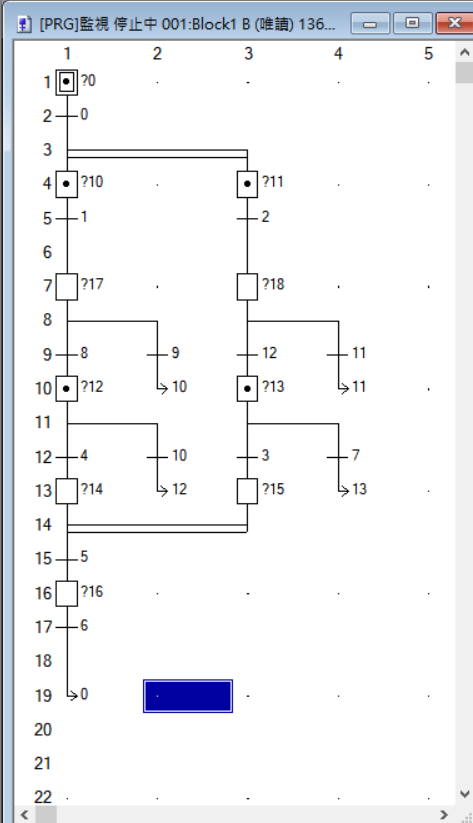

關于這個順控中的，跳轉和并行分支可以這樣用嗎？

當我某個條件滿足的時候，轉換執行下面的狀態的同時也向前跳轉執行前面的狀態

人之所以傷心，是因為看得不夠遠。

——林語堂

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22595 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-04-26
查看twingo49的主題 / 回貼

1樓發表于: 2019-11-25 12:38

全看 | 小中大

不可以吧，轉換時會報錯

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22595 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-04-26
查看twingo49的主題 / 回貼

2樓發表于: 2019-11-25 12:59

全看 | 小中大

圖片：

改成這樣就可以

本帖最近評分記錄：

下載積分:+1(q2374392249) 是這樣的，我想那些步同 ..

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22595 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-04-26
查看twingo49的主題 / 回貼

3樓發表于: 2019-11-25 20:17

全看 | 小中大

引用
引用第6樓q2374392249于2019-11-25 14:51發表的 :

你好，我想14步和12步同時在運行，就是說plc在運行過程中12步在運行，14步也是活動步（第一次運行除外），選擇性分支好像無法做到這一點，所以我才用的并行分支

把進入14前的節點4裡面的條件跟進入12的節點10內的條件寫成一樣就可以了。

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22595 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-04-26
查看twingo49的主題 / 回貼

4樓發表于: 2019-11-26 12:23

全看 | 小中大

引用
引用第8樓q2374392249于2019-11-26 10:59發表的 :

謝謝老師，這個不會因為選擇性分支而選擇其中一條支路嗎，按照plc從上到下從左到右的原則的話

你可以寫一段試試看 ,我試過沒問題

本帖最近評分記錄：

下載積分:+3(q2374392249) 真誠感謝！
