工控人家園 三菱工控論壇 請問這種能夠自由控制流程的程序是怎么寫出來？？？

happy52954

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 280 點
下載積分: 2925 分
在線時間: 42(小時)
注冊時間: 2019-07-10
最后登錄: 2025-04-23
查看happy52954的主題 / 回貼

樓主發表于: 2020-04-09 17:02

全看 | 小中大

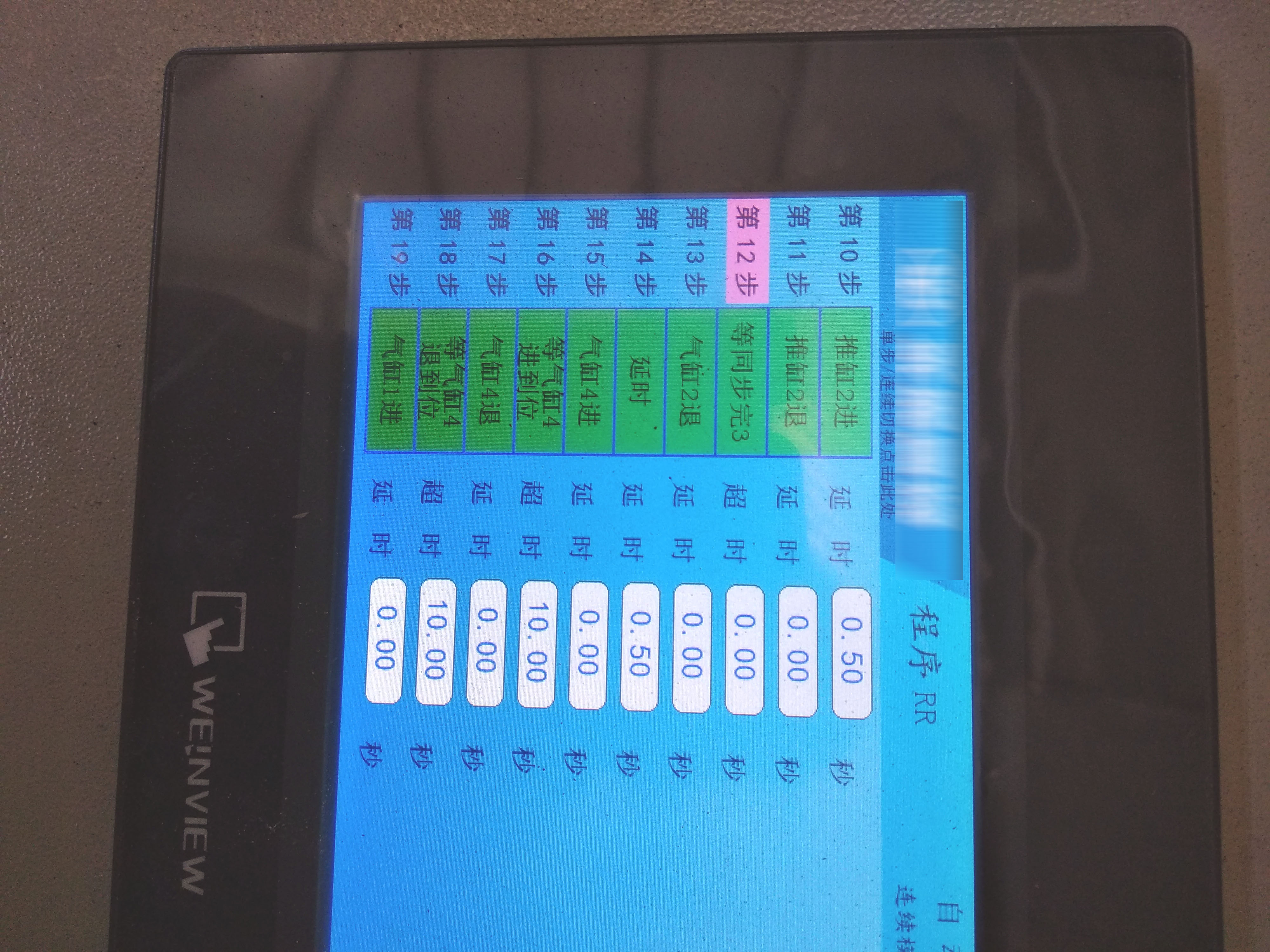

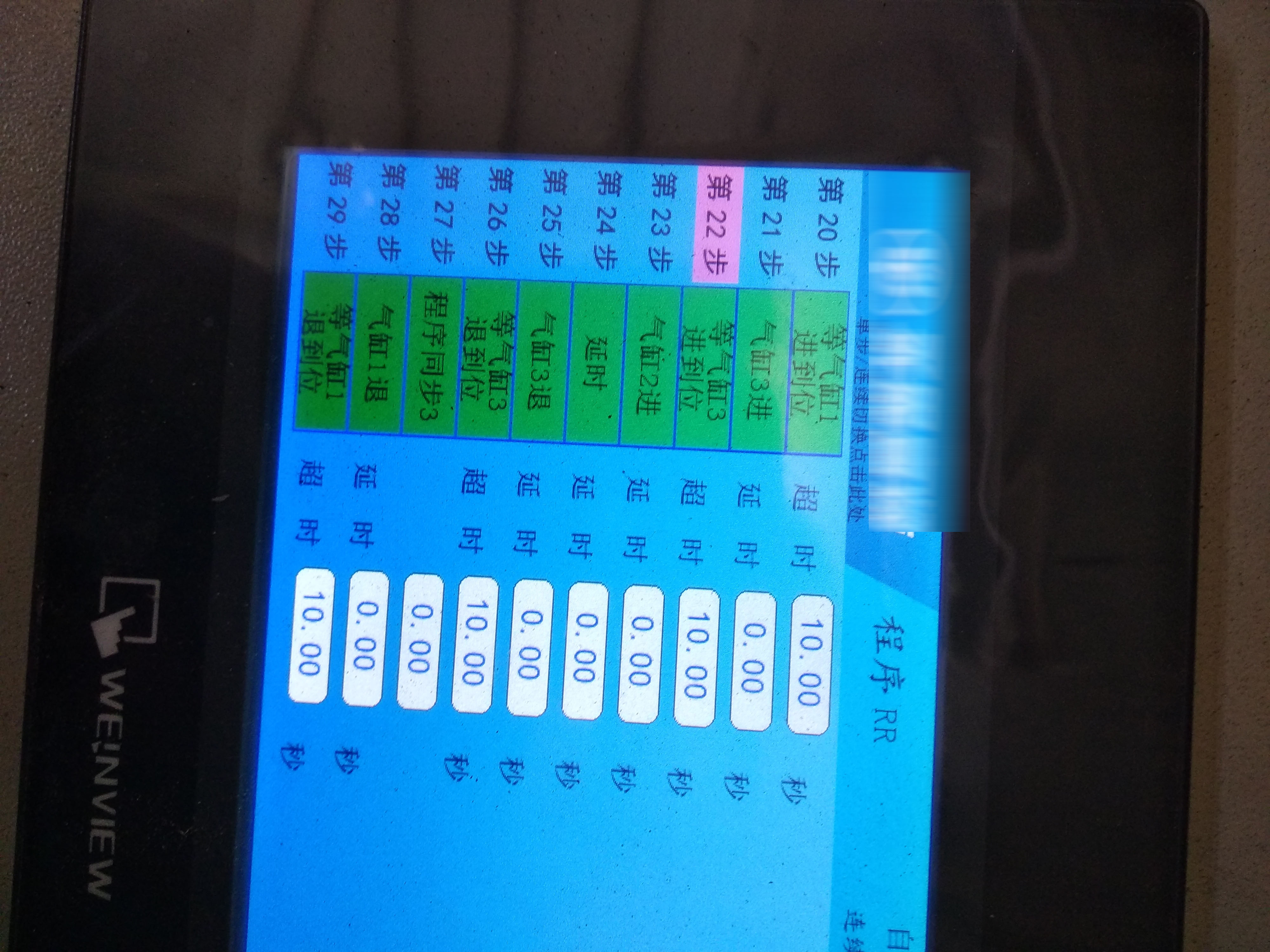

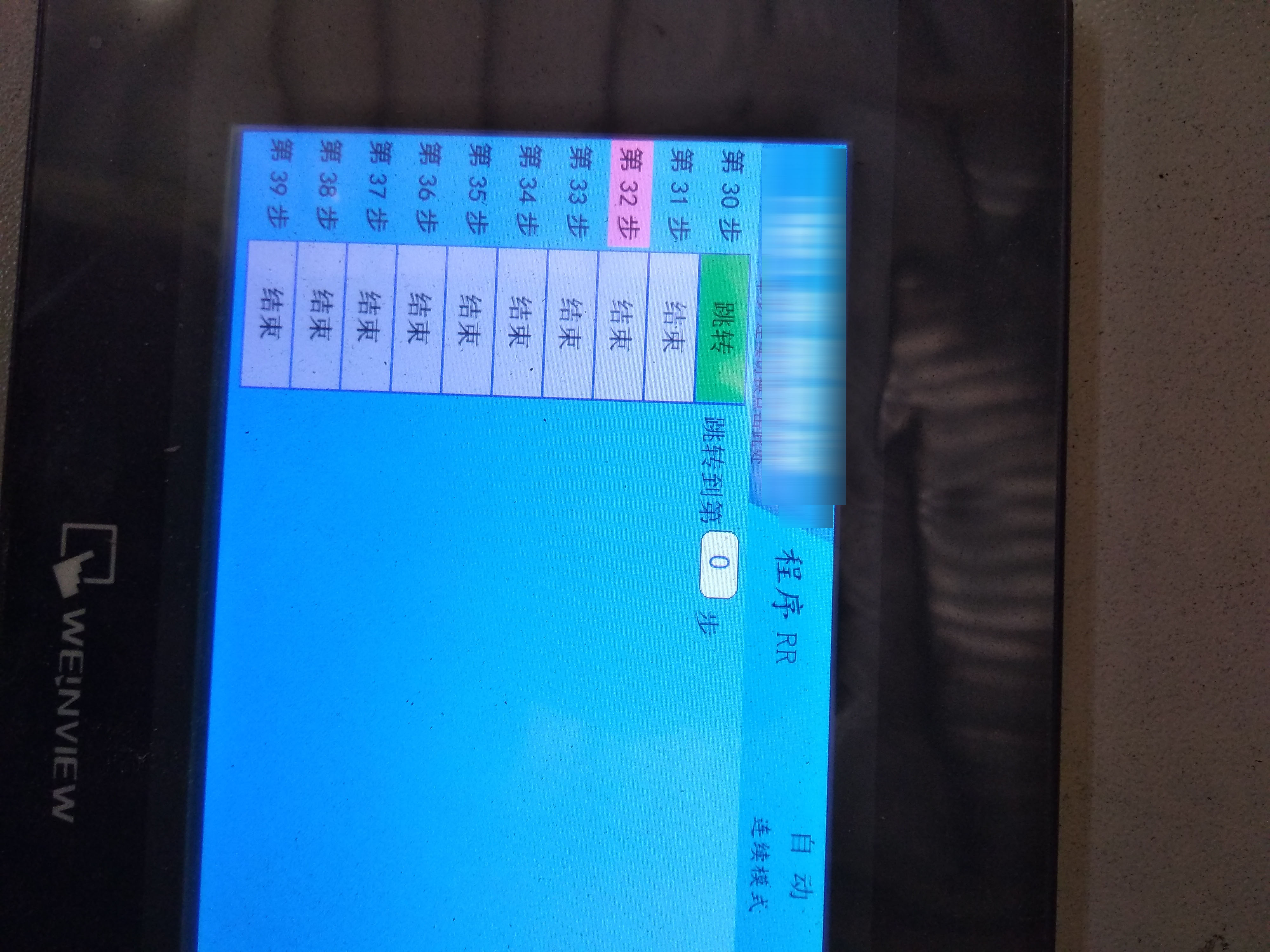

圖片：

在別人廠里看到的一個設備

用的是fx3u

能夠很方便的通過觸摸屏改變各個氣缸順序

很靈活，不懂編程都能很快的調整設備的動作

不知道這種功能是如何實現的呢？

13771165220

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 323 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-04-23
查看13771165220的主題 / 回貼

1樓發表于: 2020-04-09 18:16

全看 | 小中大

看似簡單，貌似很牛B的程序哦。寫寫試試。

13771165220

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 323 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-04-23
查看13771165220的主題 / 回貼

2樓發表于: 2020-04-09 18:17

全看 | 小中大

感覺是把每一個動作做成塊，輸入啟動，完成后有個完成信號就可以實現了吧。

13771165220

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 323 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-04-23
查看13771165220的主題 / 回貼

3樓發表于: 2020-04-10 10:29

全看 | 小中大

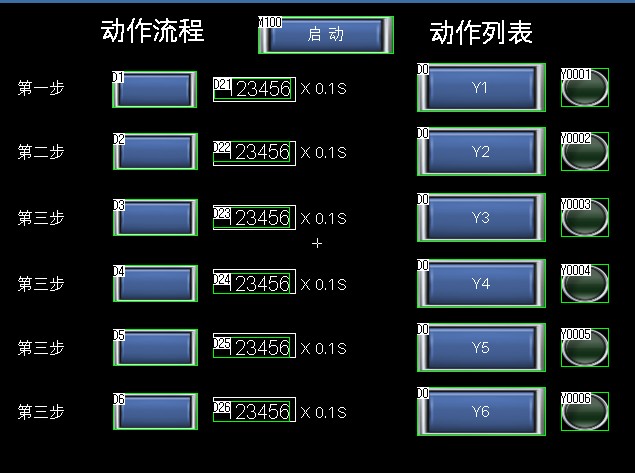

圖片：

閑來無事梯形圖寫了一下，沒有做太多優化，可能變址簡潔，應該功能差不了太多，寫了六個動作供選擇，流程分六部。點選右側流程再點左側流程步放入。設定時間后啟動就可以了。應該是能符合操作要求的。
有指示燈顯示輸出順序，三菱FX的，可電腦模擬。

附件：

自由流程.rar (210 K) 下載次數:542
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+2(18977362065) 熱心助人！

下載積分:+1(sqpfanglin) 不錯！

下載積分:+1(libin520) 真誠感謝！

13771165220

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 323 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-04-23
查看13771165220的主題 / 回貼

4樓發表于: 2020-04-10 11:10

全看 | 小中大

引用
引用第9樓lizhendong于2020-04-10 11:06發表的 :

我在網上看到有人寫可以在HMI上配置任意個動作順序，比如20個動作順序，比如60個動作順序！只要配置，不需要改程序！應該是加上for語句來完成的！人家是用ST語言寫，聽說支持ST語言的PLC都可以！

是的，有時間可以看看人家的，st語言沒用過，只是大體了解一些，好像類似C語言，有精力也可以試試。類似底層開發程序，難度還是蠻高的。

13771165220

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 323 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-04-23
查看13771165220的主題 / 回貼

5樓發表于: 2020-04-21 11:22

全看 | 小中大

引用
引用第14樓夢雨天涯于2020-04-20 14:09發表的 :
我也會做了

牛B
