樓主發表于: 2020-12-16 16:01

全看 | 小中大

圖片：

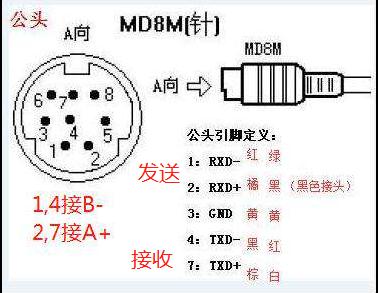

我們常用的SC-09數據線不耐用，所以我沒得辦法找來一根威倫通訊三菱的線剪斷，按照下面的接線圖，再買一個USB轉485，就可以用了，通訊測試沒有任何問題。圖中的顏色是我根據自己數據線標出來的，實際顏色自己測量一下

本帖最近評分記錄：

下載積分:+3(bin1016) 感謝分享！

下載積分:+1(似水流年ol) 好貼好貼！

下載積分:+1(sqpfanglin) 牛B克拉斯，記住你了：）

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

zhongliang

學無止境

級別: 工控俠客

精華主題: 0
發帖數量: 743 個
工控威望: 2119 點
下載積分: 4114 分
在線時間: 590(小時)
注冊時間: 2012-10-11
最后登錄: 2025-04-22
查看zhongliang的主題 / 回貼

1樓發表于: 2020-12-17 08:19

全看 | 小中大

謝謝分享
