工控人家園 西門子工控論壇 求助西門子PLC CPU226的電源電路圖

anjw1977

級別: 探索解密

精華主題: 0
發帖數量: 68 個
工控威望: 176 點
下載積分: 1080 分
在線時間: 187(小時)
注冊時間: 2010-04-15
最后登錄: 2025-04-28
查看anjw1977的主題 / 回貼

樓主發表于: 2020-12-31 22:23

全看 | 小中大

圖片：

開關電源的一個貼片電阻燒毀，位置在變壓器旁邊，看不出阻值，開關功率管是TOP246R,在TOP246R的第六腳的外接電阻。
看到淘寶,的圖片上是R390，但開關功率管不一樣，麻煩知道的告訴一下這個貼片電阻的阻值，謝謝

anjw1977

級別: 探索解密

精華主題: 0
發帖數量: 68 個
工控威望: 176 點
下載積分: 1080 分
在線時間: 187(小時)
注冊時間: 2010-04-15
最后登錄: 2025-04-28
查看anjw1977的主題 / 回貼

1樓發表于: 2021-01-02 14:59

全看 | 小中大

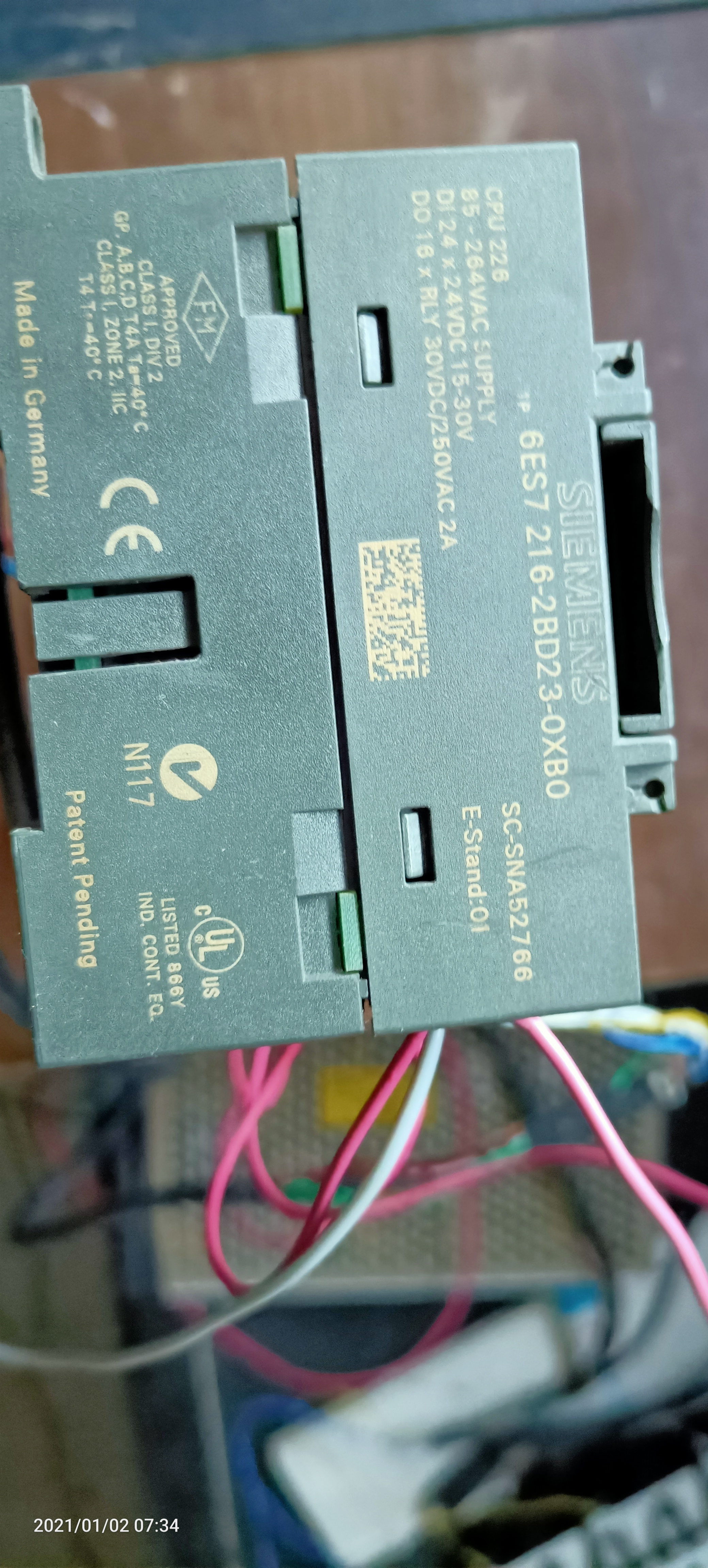

圖片：

引用
引用第1樓honggun于2020-12-31 23:41發表的 :
版本號多少？

216-2BD23-0XB0

貼片電阻是不是R390，R390是0.39Ω嗎？，知道的告訴一下，謝謝

anjw1977

級別: 探索解密

精華主題: 0
發帖數量: 68 個
工控威望: 176 點
下載積分: 1080 分
在線時間: 187(小時)
注冊時間: 2010-04-15
最后登錄: 2025-04-28
查看anjw1977的主題 / 回貼

2樓發表于: 2021-01-04 14:55

全看 | 小中大

引用
引用第5樓清水樓臺于2021-01-03 21:49發表的 :
R390是位號不是實際阻值！

R390還真不是位號，是它的阻值。別的板子上標的貼片阻值是R390,就是開關管型號不一樣，所以也在懷疑是不是R390。
