工控人家園 觸摸屏技術論壇 請教富士觸摸屏與上海耀華稱重控制器485通訊問題，Modbus RTU

nongqiulin

級別: 探索解密

精華主題: 0
發帖數量: 10 個
工控威望: 106 點
下載積分: 298 分
在線時間: 27(小時)
注冊時間: 2017-05-28
最后登錄: 2023-12-16
查看nongqiulin的主題 / 回貼

樓主發表于: 2021-02-06 13:14

全看 | 小中大

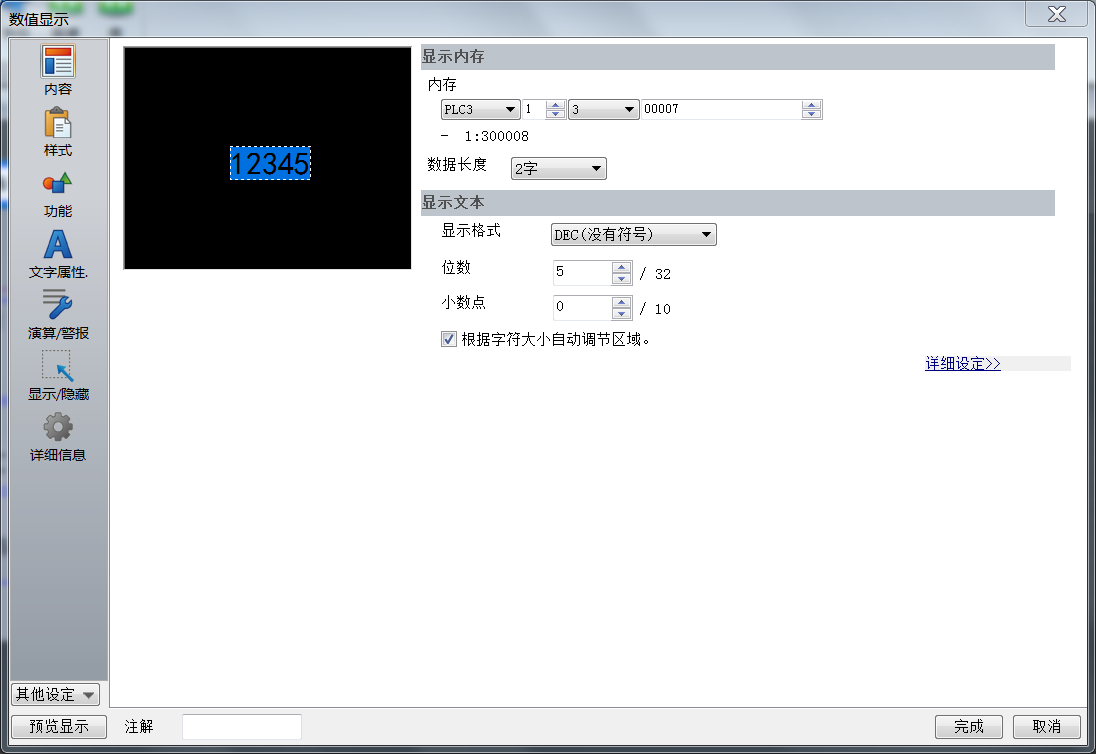

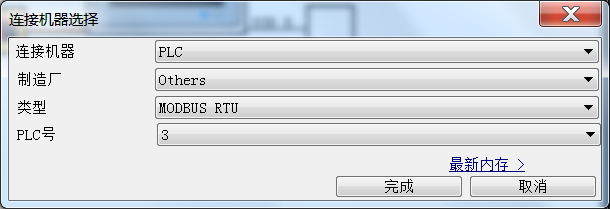

圖片：

富士觸摸屏為TS1070Si
上海耀華稱重控制器XK3190-606+

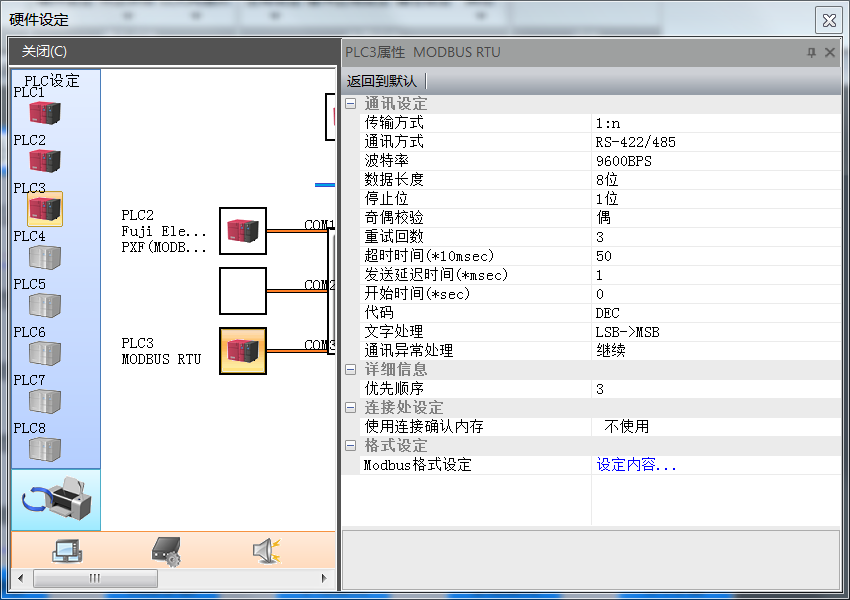

接線為485半雙工，兩側通訊設定一致
重啟后畫面顯示通訊錯誤，格式
請賜教，這是通訊參數設定的錯誤嗎？還是顯示元件設置的錯誤？

nongqiulin

級別: 探索解密

精華主題: 0
發帖數量: 10 個
工控威望: 106 點
下載積分: 298 分
在線時間: 27(小時)
注冊時間: 2017-05-28
最后登錄: 2023-12-16
查看nongqiulin的主題 / 回貼

1樓發表于: 2021-02-06 13:42

全看 | 小中大

圖片：

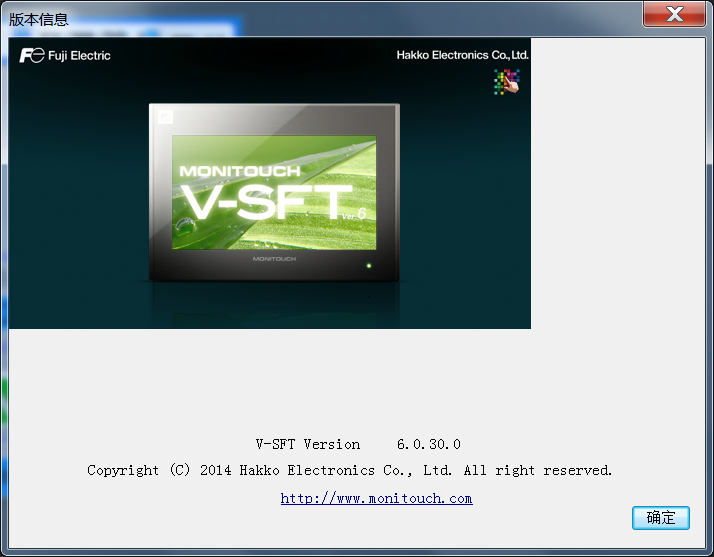

再補充一下軟件版本和上海耀華說明書，通訊協議在75-90頁

附件：

XK3190-C606+說明書.pdf (2066 K) 下載次數:76
網站提示: 請不要用迅雷下載附件，容易出錯

nongqiulin

級別: 探索解密

精華主題: 0
發帖數量: 10 個
工控威望: 106 點
下載積分: 298 分
在線時間: 27(小時)
注冊時間: 2017-05-28
最后登錄: 2023-12-16
查看nongqiulin的主題 / 回貼

2樓發表于: 2021-02-10 15:31

全看 | 小中大

謝謝各位大佬，已經完成了
之前主要問題是

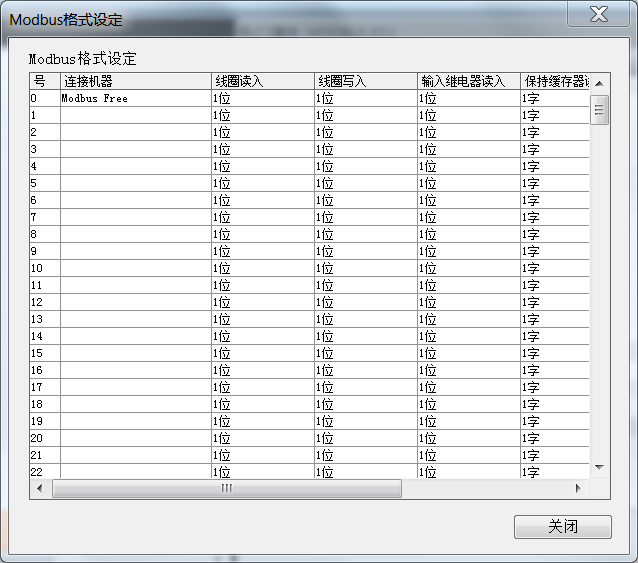

1，沒有對modbus格式進行設定
2，沒有注意到富士屏幕的寄存器地址需要+1
3，沒有注意到富士屏幕接受數據高低位順序與上海耀華發送的相反
以上
